麻豆国产精品无码视频,默杀电影在线观看完整免费高清国语,脱裤吧av导航

北京林業(yè)大學(xué)李建章教授團(tuán)隊 ACS Nano：熱刺激下的可編輯和形狀-顏色同步雙響應(yīng)木材

2024-01-29 來源：高分子科技

關(guān)鍵詞：熱致變色各向異性可交換共價自適應(yīng)網(wǎng)絡(luò) 可編輯形狀-顏色雙響應(yīng)木材

受生物對外界環(huán)境反應(yīng)行為的啟發(fā)，刺激響應(yīng)材料中的熱驅(qū)動形狀記憶材料因其可控性、適用性和智能性等，在傳感器、致動器和電子產(chǎn)品等領(lǐng)域表現(xiàn)巨大的應(yīng)用潛力，但其均一的結(jié)構(gòu)導(dǎo)致其力學(xué)性能較差。天然木材獨特的多尺度層級結(jié)構(gòu)使其成為增強(qiáng)形狀記憶材料力學(xué)性能的理想骨架，然而現(xiàn)有木基形狀記憶材料缺乏可編輯性和其他可擴(kuò)展的智能響應(yīng)特性（如性能可視化等），阻礙了其進(jìn)一步發(fā)展。

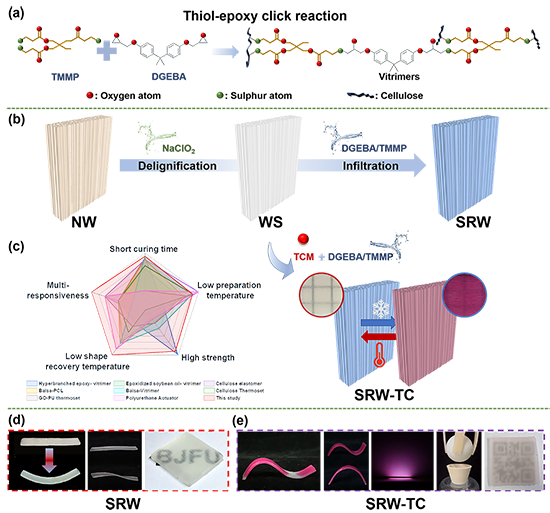

圖1 SRW-TC的制備流程與性能優(yōu)勢

近期，北京林業(yè)大學(xué)材料科學(xué)與技術(shù)學(xué)院李建章教授團(tuán)隊通過熱致變色微膠囊(TCM)摻雜的vitrimers浸漬輕木脫木素骨架（圖1），制備了一種具有各向異性結(jié)構(gòu)和可交換共價自適應(yīng)網(wǎng)絡(luò)的可編輯形狀-顏色雙響應(yīng)木材(SRW-TC)，其具有輕質(zhì)、高強(qiáng)、隔熱、導(dǎo)光等特性，且兼具形狀記憶、可編輯、形狀-顏色同步雙響應(yīng)特性。該雙響應(yīng)智能木材在性能可視化、環(huán)境感知、材料交互性、信息雙加密、局部精確形狀和顏色調(diào)節(jié)等方面具有廣闊的智能應(yīng)用前景。該工作以“Programmable and Shape-Color Synchronous Dual-Response Wood with Thermal Stimulus”為題發(fā)表在國際知名期刊《ACS Nano》上。

圖2 微觀結(jié)構(gòu)、化學(xué)組成與光學(xué)性能

如圖2所示，由于脫木素木材骨架（WS）與摻入TCM的vitrimers(TCV)間的結(jié)合緊密，所制得SRW-TC呈半透明紫紅色，紅外光譜證實了制備過程中顯著的脫木素效果與成功的巰基-環(huán)氧點擊反應(yīng)。良好的界面結(jié)合使得SRW-TC具有良好的光學(xué)透明度、高霧霾與較高的紫外線吸收能力，有利于調(diào)節(jié)光照環(huán)境、保護(hù)室內(nèi)隱私且降低太陽輻射對人居環(huán)境的影響。同時，木材中的定向纖維排列賦予SRW-TC各向異性的光學(xué)特性，有望用于光管理材料，如增加光傳播范圍的節(jié)能建筑和具有強(qiáng)光漫射效果的光電器件。

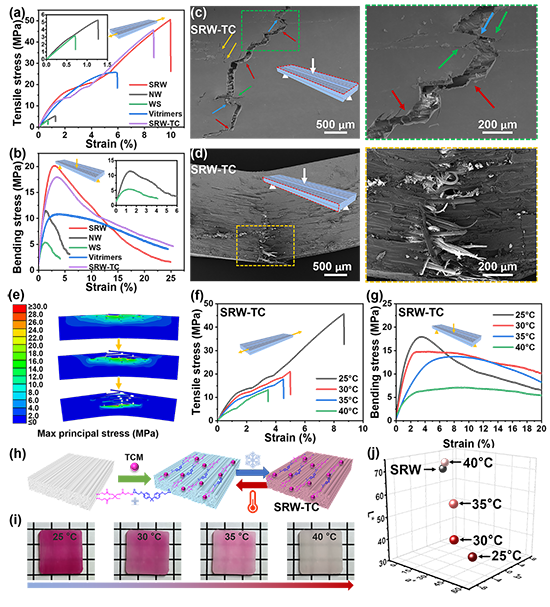

圖3 力學(xué)性能、增強(qiáng)機(jī)理與性能可視化

由于層狀各向異性結(jié)構(gòu)和緊密的界面相互作用的相互協(xié)同，SRW和SRW-TC的力學(xué)性能均顯著增強(qiáng)（圖3a-b）。在外力作用下，裂紋偏轉(zhuǎn)和界面分層可擴(kuò)展裂紋路徑，促進(jìn)能量耗散，而裂紋分支和裂紋橋接可穩(wěn)定裂紋，避免應(yīng)力集中，有利于強(qiáng)化和增韌（圖3c-e）。同時，由于不同溫度下的表觀顏色和機(jī)械性能差異，SRW-TC在25℃時呈紫紅色，抗拉強(qiáng)度為45.70 MPa，在40℃時變?yōu)榘咨估瓘?qiáng)度為13.28 MPa，顏色差值為64.19，這表明溫度可以同時引起顏色和強(qiáng)度變化(圖3f-j)。研究發(fā)現(xiàn)可借助色差直觀判斷材料的力學(xué)性能差異，這表明SRW-TC能夠用作性能可視化材料。

圖4 SRW-TC的形狀記憶與可編輯性能以及形狀-顏色雙響應(yīng)協(xié)同關(guān)系

如圖4所示，SRW-TC借助玻璃態(tài)轉(zhuǎn)化溫度對性能的影響，可實現(xiàn)臨時形狀的變換與形狀記憶，形狀記憶行為具有循環(huán)穩(wěn)定性，且TCM的引入可增加能耗途徑，進(jìn)而對形狀記憶行為的速度產(chǎn)生輕微影響且對變形程度無不利影響。而借助拓?fù)滢D(zhuǎn)變溫度以上的酯交換反應(yīng)可通過動態(tài)共價網(wǎng)絡(luò)重排來實現(xiàn)SRW-TC形狀的編輯，這一特性使得SRW-TC可作為防眩光異形包覆材料。此外，SRW-TC還具有低導(dǎo)熱系數(shù)、形狀記憶-顏色變化的協(xié)同性與熱穩(wěn)定性等優(yōu)勢。

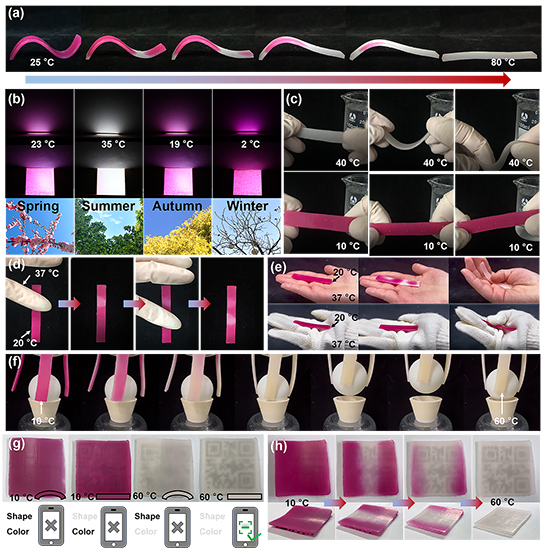

圖5 SRW-TC的應(yīng)用探索

引入TCM使SRW-TC的外部溫度和內(nèi)部力學(xué)性能可視化，其中WS作為增強(qiáng)骨架，vitrimers賦予形狀記憶和可編輯特性，TCM用于環(huán)境和性能指示。由圖5可知，SRW-TC能夠可視化形狀記憶和剛性/柔性切換，并通過形狀-顏色同步雙響應(yīng)感知外部熱刺激，成功證實其在溫度傳感、抓取物體、圖標(biāo)信息加密/解碼等具有廣泛的應(yīng)用潛力。該研究可為開發(fā)高性能多功能木基材料提供新的思路。

北京林業(yè)大學(xué)博士研究生譚藝為第一作者，北京林業(yè)大學(xué)李建章教授、龔珊珊講師，中國林科院木材工業(yè)研究所盧蕓研究員為通訊作者，北京林業(yè)大學(xué)為第一完成單位。該工作得到了國家重點研發(fā)計劃項目(2017YFD0601205)、國家自然科學(xué)基金項目(31722011,32122058)、北京林業(yè)大學(xué)杰出青年人才培養(yǎng)項目(2019JQ03004)的資助。

論文鏈接：https://pubs.acs.org/doi/10.1021/acsnano.3c03607

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關(guān)注高分子科技
