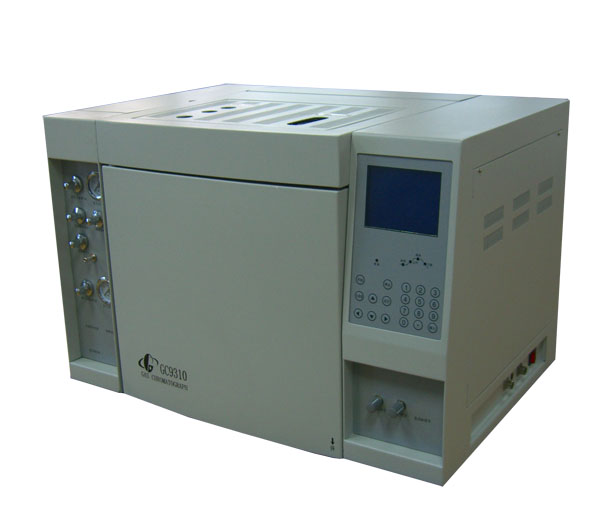

天然氣分析專用氣相色譜儀
GC-9310-DT
系統簡介：
該儀器系統由兩個取樣/反吹十通閥，兩個旁路切換六通閥，五根色譜柱和兩個高靈敏度的TCD檢測器組成，能夠給出天然氣中的飽和烴C1～C50、全濃度范圍內的H2、He含量以及 CO2、H2S、N2、O2和沸點在己烷以上的C6+（作為一個反吹峰）各個組分的含量。
該儀器流程既滿足而又超過了ASTM1945和GPA2261的方法。
工作原理：
該系統的測定是在兩個通道上進行的，通道Ⅰ用于分析H2和He，通道Ⅱ用于分析N2、O2 、CO2、H2S和C1～C5飽和烴。
樣品經閥進樣后，在通道Ⅰ上經過色譜柱5分離，H2和He在TCD1上檢測，后面組分被反吹放空。同時在通道Ⅱ上樣品進入分離系統，經預柱1分離后改變柱流向，使C6和更重組分作為一個峰流出，輕烴和永久氣體被送到柱3并隔離，讓C30～C50從柱2中流出，C1、N2、O2進入到柱4并被隔離，而C2、CO2則從柱3分離檢測，最后C10、N2、O2從柱4中流出被檢測。
數據的處理和定量由天然氣專用工作站完成，并得出各組分的熱值（摩爾發熱量、質量發熱量、體積發熱量、以及沃泊指數）等參數，閥的切換由色譜儀主機完成。
特點：
1. 該儀器系統是全填充柱、全TCD的多維色譜分析方法，柱負荷大，自動化程度高。
2. 一次進樣既可得到天然氣的各個組份含量。
3. 線性范圍內不受進樣量的影響，對進樣要求不苛刻。
4. 兩個通道相互獨立，如不需要檢測H2、He含量，則只用通道Ⅱ既可。
5. N2、O2分別檢測
6. 該分析系統為天然氣的全組份分析，定量簡單，方便用加校正因子的歸一法定量，或者外標法定量。
7. 該系統流程適合要求分離N2、O2、CO、CO2、CH4及C2～C5烴類的所有應用。
8. 該系統經擴展后可分析天然氣中C10～C140及C14+的單體烴含量（FID檢測）。
