私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  最近，《中國科學: 技術科學》英文版（Science China Technological Sciences）發表了題為“Light-driven artificial muscles based on electrospun microfiber yarns”的研究論文，報道了利用靜電紡絲方法制備紗線“人工肌肉”的最新進展。

  東華大學先進功能材料課題組（pilab.dhu.edu.cn/afmg）研究人員以碳納米管（CNT）摻雜的聚氨酯（PU）溶液為紡絲液，利用取向收集方式，得到了可進行多級加捻處理的紗線，并研究了其在紅外線照射下的伸縮可控行為及其在人工肌肉方面的潛在應用。結果顯示，該紗線能夠在遠紅外照射下產生6.7%的線性伸縮幅度，并能夠穩定重復1000次以上。

紗線的取向結構以及碳納米管在單根纖維中的形貌

  SEM結果顯示PU/CNT紗線呈現良好的統一取向結構，單根纖維的直徑基本分布在1 μm左右，CNT能夠均勻地嵌入在PU纖維中，不發生明顯的聚集，保證了整體紗線的力學強度不受較大影響。紗線在螺旋加捻后需要在一定溫度下進行熱處理以穩定其形態。

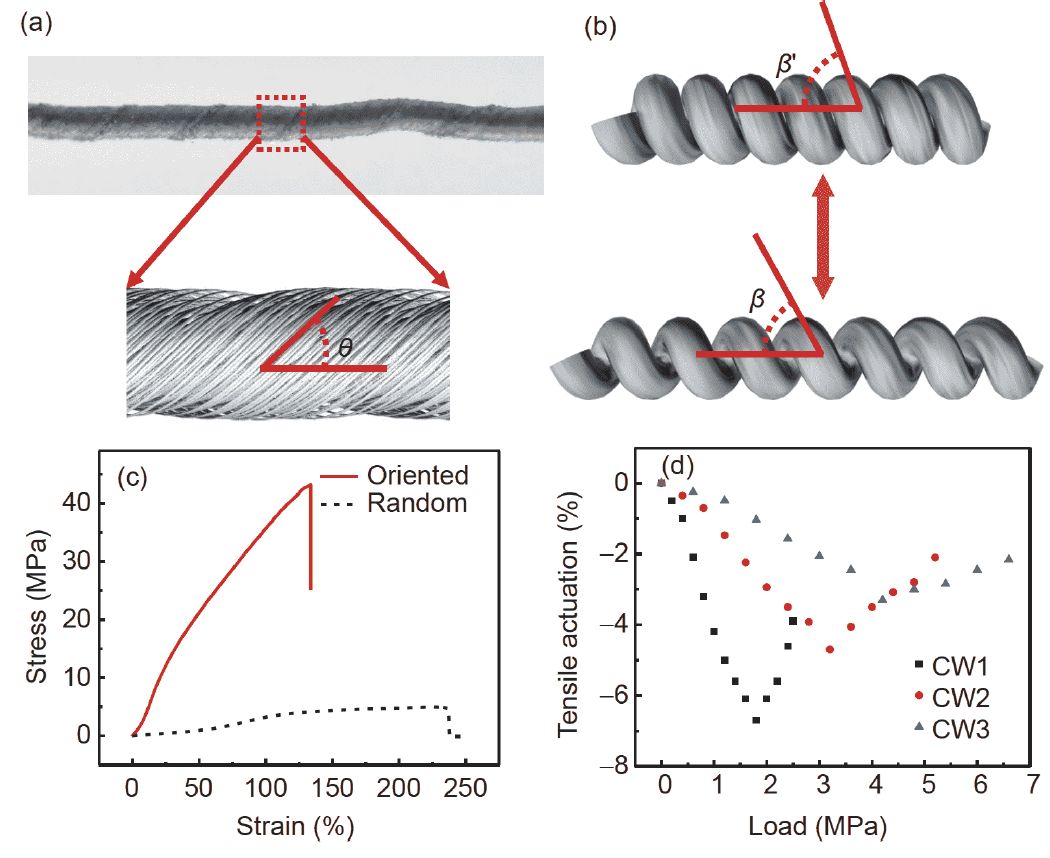

紗線的螺旋結構及其力學伸縮性能

  通常，無序隨機收集到的靜電紡絲紗線，其力學性能較差。對于無序收集到的紗線，雖然其斷裂伸長率達到236%，但是其斷裂強度僅為4.8 MPa。研究人員通過使用高速滾筒作為收集器，得到了具有高度取向的紗線，其斷裂強度提高到了43.2 MPa。另外，加捻的各項參數對紗線的遠紅外響應伸縮性能也有影響。當紗線分別在1 MPa，2 MPa和3 MPa下進行加捻時，其伸縮幅度為6.7%，4.8%和3.2%。

  由于紗線中的碳納米管具有良好的紅外吸收能力，在紅外光的照射下，紗線能夠在6 s內迅速升溫至60℃左右，并能夠在10 s內迅速降至室溫。紗線的螺旋結構以及CNT/PU纖維的高取向性，能夠將熱脹冷縮在軸向上放大體現出來。將該紗線一端固定，一端懸掛一定重量的物體，可明顯觀察到紗線的伸縮致動行為。

人工肌肉紗線在紅外下的伸縮響應行為

  由于該“人工肌肉”紗線只需要遠紅外照射就能驅動及其良好的生物相容性，因此在無線控制、生物醫療等領域顯示出潛在的應用前景。

  論文鏈接：https://link.springer.com/article/10.1007/s11431-018-9413-4
