熱烈祝賀本課題組成員曹宇的文章Ultra-Fast Curing of Benzoxazine with Surface Modified Fly Ash-Assisted Microwave: Achieving Excellent Comprehensive Performances發(fā)表于《Polymer Composites》。

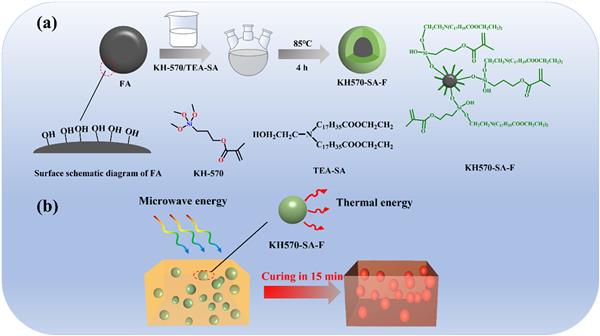

該文章提出了一種利用表面改性粉煤灰的方法，利用微波實(shí)現(xiàn)苯并噁嗪的超快速固化。首先，采用KH570和硬脂酸三乙醇胺對(duì)粉煤灰進(jìn)行改性;然后，將改性粉煤灰與苯并噁嗪混合并進(jìn)行MC。結(jié)果表明，該方法的固化時(shí)間僅為15 min，明顯快于傳統(tǒng)的TC工藝（約8 h）。此外，微波固化混合物的彎曲強(qiáng)度、彎曲模量和沖擊強(qiáng)度分別達(dá)到135.9 MPa、6.71 GPa和18.71 kJ m2，略高于熱固化樣品的機(jī)械性能。此外，與常規(guī)TC相比，表面改性粉煤灰輔助微波固化苯并噁嗪的熱穩(wěn)定性沒(méi)有明顯下降。我們使用 FTIR 和 COMSOL Multiphysics 對(duì)微波到樣品的固化機(jī)理和熱傳遞進(jìn)行了詳細(xì)研究。結(jié)果表明，MC和TC固化樣品的化學(xué)結(jié)構(gòu)間無(wú)明顯差異。此外，粉煤灰顆粒表面的溫度分布非常均勻和穩(wěn)定，15 min時(shí)溫度達(dá)到194.2°C，這是苯并噁嗪超快速固化的關(guān)鍵因素。該方法所取得的綜合性能的增強(qiáng)，不僅在于表面改性粉煤灰的添加，還得益于樣品內(nèi)部熱量的均勻分布。
