題目：一種三維多孔g-C3N4/GO-TiO2光催化劑合成及日光誘導(dǎo)催化產(chǎn)氫研究
英文題目：Enhanced Photoresponse and Fast Charge Transfer: Three-Dimensional Macroporous g-C3N4/GO-TiO2 Nanostructure for Hydrogen Evolution
研究簡介：
近年來，利用太陽光誘導(dǎo)光催化劑產(chǎn)氫是有效解決/緩解能源問題的有效策略。石墨相碳氮（g-C3N4）和氧化石墨烯（GO）由于具有良好的電荷分離和轉(zhuǎn)移特性，在合成高效光催化劑中具有潛在應(yīng)用價值。然而，常規(guī)二維g-C3N4和GO材料結(jié)構(gòu)簡單，表面助催化劑的附著力較弱，使用過程中容易發(fā)生功能助催化劑流失，導(dǎo)致光響應(yīng)性、界面電荷傳導(dǎo)及穩(wěn)定性大大降低。為此，本課題設(shè)計并合成了一種三維多孔g-C3N4/GO（p-CNG）骨架結(jié)構(gòu)，以增強表面功能助催化劑（銳鈦礦TiO2 NPs）的附著穩(wěn)定性。與無孔復(fù)合結(jié)構(gòu)相比，有序的多孔結(jié)構(gòu)顯著增大了骨架的BET比表面積。鑒于g-C3N4結(jié)構(gòu)中氨基官能團與GO結(jié)構(gòu)中羧基官能團間鍵合作用，顯著增強了三維多孔骨架結(jié)構(gòu)的穩(wěn)定性，并促進了兩種組分間界面相互作用的形成，從而有效增強其光吸收及電荷傳導(dǎo)。基于三維多孔骨架結(jié)構(gòu)中殘留基團的存在及多孔結(jié)構(gòu)協(xié)同作用，顯著增強銳鈦礦TiO2 NPs功能助催化劑粘附穩(wěn)定性，促進了異質(zhì)界面的形成，進一步促進了界面電荷傳導(dǎo)并增強了其光響應(yīng)性。基于上述結(jié)構(gòu)優(yōu)勢，本課題合成的復(fù)合光催化劑在模擬日光誘導(dǎo)下表現(xiàn)出了優(yōu)越的產(chǎn)氫活性（33.1 μmol g-1 h-1），遠遠高于純TiO2 NPs及三維多孔骨架催化產(chǎn)氫活性，在λ = 400 nm的光照下達到了12.4 %的表觀量子產(chǎn)率。由于該復(fù)合光催化劑穩(wěn)定的結(jié)構(gòu)，使其表現(xiàn)出較強的重復(fù)性及持久性，經(jīng)過5次循環(huán)操作及20小時的持續(xù)光照，仍然表現(xiàn)出優(yōu)異的催化活性。本研究為有效增強g-C3N4和GO基光催化劑催化產(chǎn)氫性能并增強其催化穩(wěn)定性提供了一種有效方法。
鑒于該研究工作有效解決了g-C3N4和GO材料在光催化劑合成中存在的問題，效果顯著，被發(fā)表在Journal of Materials Chemistry A期刊，DOI: 10.1039/D0TA07178A
文章鏈接：https://pubs.rsc.org/en/content/articlelanding/2020/ta/d0ta07178a/unauth#!divAbstract
主要數(shù)據(jù)如下：

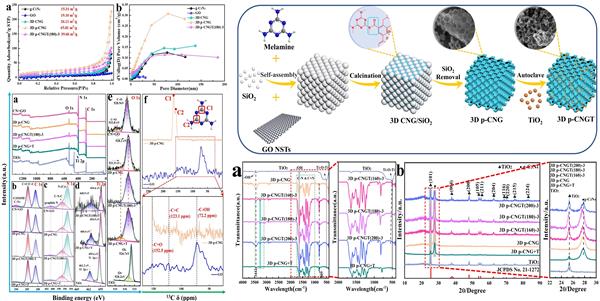

圖1. 合成示意圖及組成與結(jié)構(gòu)表征

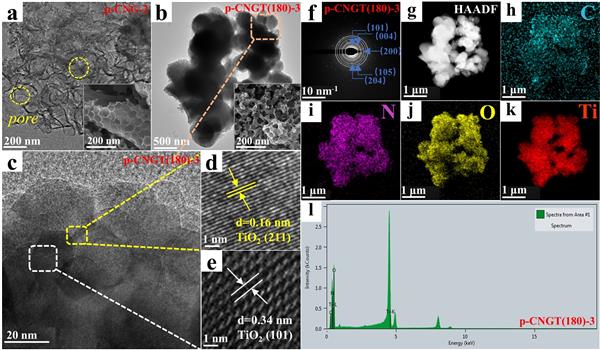

圖2. 催化劑形貌及元素組成分析

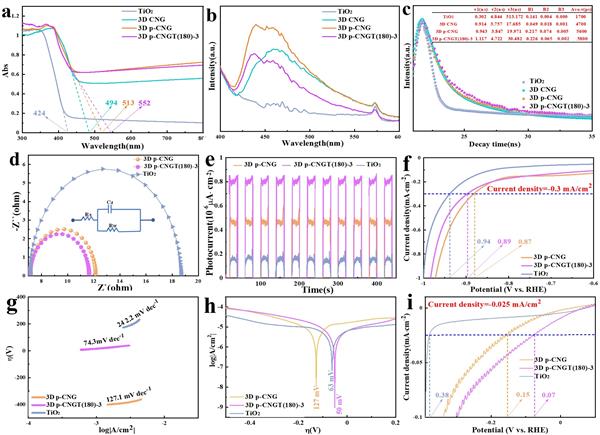

圖3. 樣品的光電化學(xué)表征
圖4. 催化產(chǎn)氫性能及其催化機理
參考文獻：
1. L. Jiang, Y. Lu, C. Zhao, L. Liu, J. Zhang, Q. Zhang, X. Shen, J. Zhao, X. Yu, H. Li, X. Huang, L. Chen, Y.-S. Hu, Nat. Energy, 2019, 4, 495-503.
2. F. Zhao, Y. Guo, X. Zhou, W. Shi, G. Yu, Nat. Rev. Mater., 2020, 5, 388-401.
3. S. Schaub, R. Finger, F. Leiber, S. Probst, M. Kreuzer, A. Weigelt, N. Buchmann, M. Scherer-Lorenzen, Nat. Commun., 2020, 11, 768.
編輯：王菲 審核：李偉
