目前，幾乎沒有關于析氫反應（HER）完全重構的報道?；诖耍?/span>武漢理工大學木士春研究員和吳勁松教授（共同通訊作者）等人報道了一種新型可重構氟化物（CoF2、NiF2和FeF3(H2O)0.33等）預催化劑，具有超快和深入的自重構，極大提高了HER活性。
由于HER過程中氟離子（F-）的浸出，氟化物經歷了連續快速的自發重建過程，導致過電位大大降低。其中，CoF2不僅表現出與基準Pt/C相當的非凡催化活性，而且還具有超過Pt/C的高穩定性。

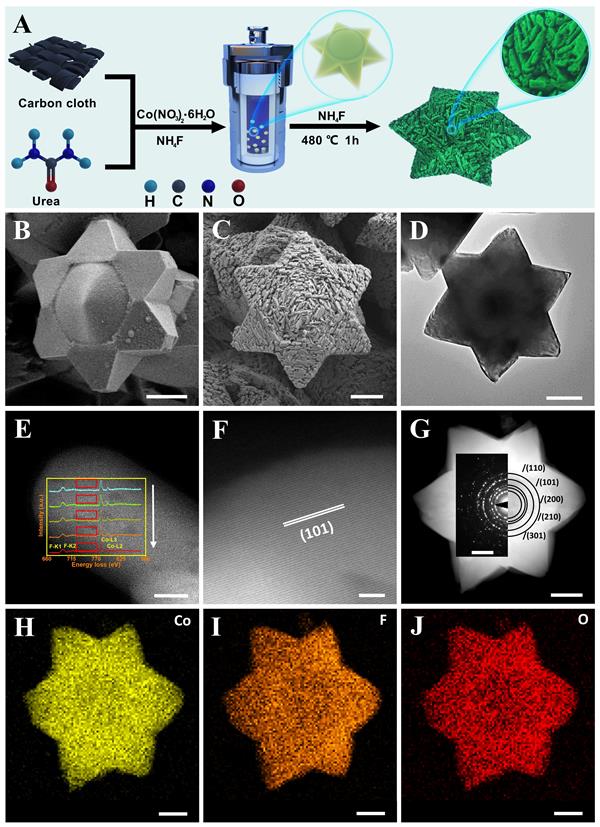

通過原位拉曼光譜結合非原位X射線衍射（XRD）、X射線光電子能譜（XPS）和球差校正電子顯微鏡（AC-TEM）分析，作者系統地揭示了連續自重建過程CoF2，其中單組分六方晶相β-Co(OH)2表現為約5 nm納米粒子（NPs），相互連接成多孔且有缺陷的交織納米片（NSs）。

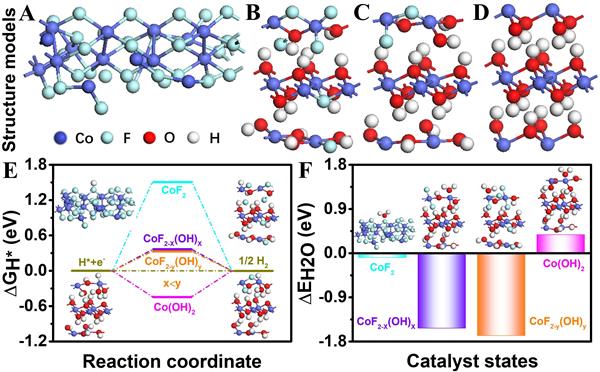

此外，作者通過實驗和密度泛函理論（DFT）計算，確定了氟化物獨特的表面結構、堿性電解質和偏壓是HER完全重構的關鍵因素。F原子在氟化物表面的富集提供了自發和連續重構的可行性。堿性電解質觸發快速F-浸出，并且立即補充OH-以形成無定形α-Co(OH)2，該無定形α-Co(OH)2迅速轉化為β-Co(OH)2。

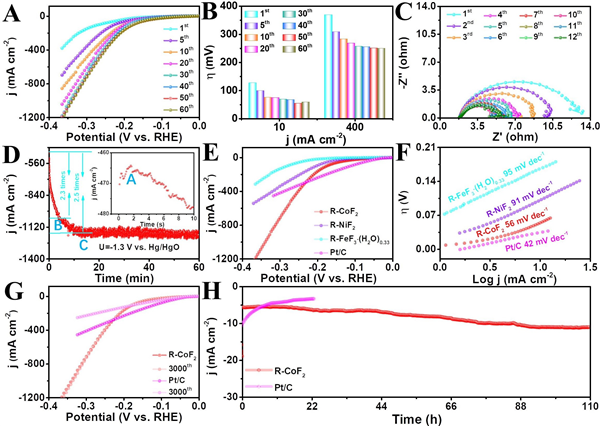

偏壓促進了非晶晶化，加速了重構過程。這使得單組分和結晶β-Co(OH)2的生成具有松散和缺陷的結構，在電流密度為10 mA cm-2時具有超低過電位為54 mV，超長期穩定性超過Pt/C。DFT計算證實F浸出優化了氫和水的吸附能，提高了其動力學。同時，自重構也適用于其他非貴過渡金屬氟化物。該工作建立了對HER過程中完全自發重建的基本理解，并為構思高級催化劑提供了一個新的視角。
Ultra-Fast and In-Depth Reconstruction of Transition Metal Fluorides in Electrocatalytic Hydrogen Evolution Processes. Adv. Sci.，2021, DOI: 10.1002/advs.202103567.
