私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

相關鏈接
聯系方式
  • 通信地址:武漢珞獅路122號
  • 郵編:430070
  • 電話:027-87651837
  • 傳真:
  • Email:msc@whut.edu.cn
當前位置:> 首頁 > 最新動態 > 正文
武漢理工大學木士春教授團隊 Small:微量Sb摻雜的結構改性策略獲得穩定循環的高容量Li1.2Ni0.2Mn0.6O2正極材料

原創 化學與材料科學 2022-05-25

當前,為了減少對高成本、高毒性且資源稀缺的過渡金屬鈷元素的依賴,滿足市場對高能量密度、長循環壽命的鋰離子電池的需求,研發性能的新一代鋰離子電池正極材料勢在必行。在鋰離子電池(LIBs)的正極材料中,富鋰錳基正極氧化物Li1.2Ni0.2Mn0.6O2LNMO)由于具有高的能量密度和超過270 mAh g-1的容量而廣受關注。但研究表明,部分不可逆的過渡金屬(TM)離子遷移會導致氧鍵合環境發生劇烈變化,使陰離子氧化還原對2O2-/O2n-的穩定性受到影響。而陰陽離子的電化學行為在一定程度上會相互影響。缺乏完整的氧配位環境將進一步驅動過渡金屬Mn離子的遷移,破壞蜂窩有序層狀結構,導致電池的電化學性能發生連續衰退。為此,木士春教授研究團隊提出一種LNMO結構改性策略,即將4d軌道電子滿占的非過渡金屬銻(Sb)元素釘扎到LNMO的過渡金屬(TM)層中(SLNMOSb釘扎使LNMO在初始電化學活化過程中發生的Mn的熱力學自發性不可逆遷移得到抑制,阻止了納米級尖晶石相從表面擴散到體相及嚴重的氧釋放,從而維持了材料穩定的層狀結構和較高的容量保持率。

  aSLNMO表面沿[001]晶帶軸的STEM圖像;(b)表面部分放大區域的STEM圖像;(c)是(b)中若干個過渡金屬層的原子散射信號強度圖;(d)沿Li2MnO3 C2/m [100]晶帶軸的SLNMOSTEM圖像,圈出的紅色平行四邊形反映了相鄰Mn、O層之間距離的變化。

通過簡單高效的溶膠凝膠法結合高溫固相燒結,制備出了分散性良好的目標產物LNMOSb釘扎于TM層的蜂窩有序層狀SLNMO。通過掃描透射電子顯微鏡(STEM)(圖1)、原位及非原位X射線衍射(XRD)、X射線光電子能譜(XPS)等各類表征手段相結合,證明微量Sb成功摻雜入LNMO的過渡金屬層中,對材料的微觀結構以及化學環境產生了影響,有效地調節了陰陽離子電化學行為。高倍率非原位XRDLNMOSLNMO組裝的電池在充電至4.4 V、4.7 V,放電至3.7 V、3 V、2 V的五個狀態下進行物相結構的分析鑒定(圖2)。并結合充電至4.7 V和放電至2 V狀態下的HRTEM及其EDS-mapping來觀察結構變化過程和元素分布情況,直觀地展現了Sb的引入對電化學反應過程中材料層狀結構的穩定性作用。

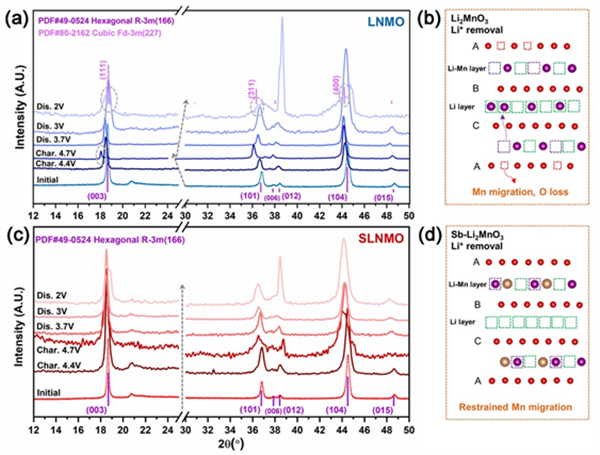

2 首圈電化學循環中LNMOSLNMO不同充放電狀態下的高分辨率 XRD分析。(aLNMO和(cSLNMO4.4 V4.7 V充電狀態下以及3.7 V,3 V2 V放電狀態下收集的XRD譜圖; bLNMOdSLNMO 在深度充電態過程中Mn遷移引起的晶體結構變化示意圖。

結合密度泛函理論(DFT)計算來探索Sb效應的理論背景,給出了Li2MnO3Sb-Li2MnO3兩個樣品的晶體結構模型,并對比分析了Mn位于不同位點的吉布斯(Gibbs)自由能;接著繼續通過態密度(DOS)的計算分析了Sb的釘扎對LNMOMn 3dO 2p軌道的能級水平所產生的影響(圖3)。證明了Sb促進了一個完整MnO6八面體配位環境,阻斷了Mn離子不可逆的熱力學遷移途徑在放電過程中實現了電壓衰減降低和晶體結構穩定。在Sb的調節下,各原子的軌道能級水平發生了變化,致使電荷轉移帶隙發生擴大,抑制分子氧的析出,進一步為過渡金屬離子提供穩定的配位環境,最終得到了熱力學穩定的層狀結構。

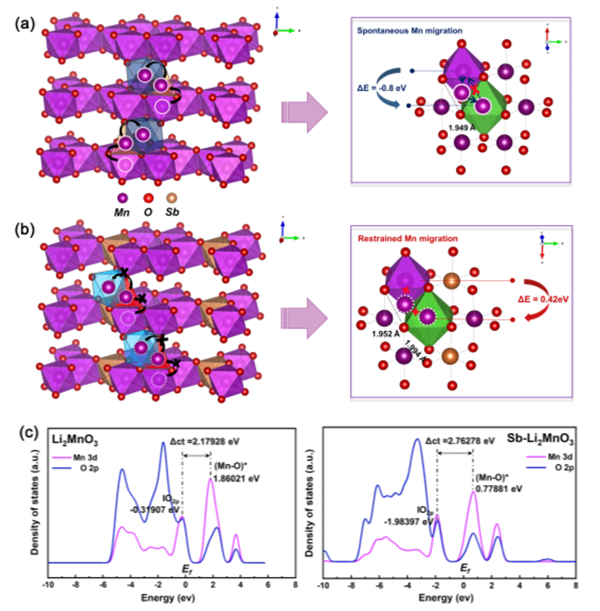

3 通過DFT計算aLi2MnO3bSb-Li2MnO3Mn 3dO 2p軌道中的DOS;(cLNMOSLNMOMn 3dO 2p能帶中心之間的電荷轉移間隙(Δct。
相比于原樣LNMOSLNMO具有更高的充放電比容量、倍率性能及優異的電化學長循環穩定性。SLNMO0.1 C的電流密度下具有301 mAh g?1首圈放電比容量,以及1019.6 Wh kg?1的高能量密度。在1 C電流密度下循環200圈后,放電比容量仍有181.8 mAh g?1具有86.03%容量保持率。電化學長循環后,SLNMO放電電壓衰減比原樣減少了420 mV(圖4)。

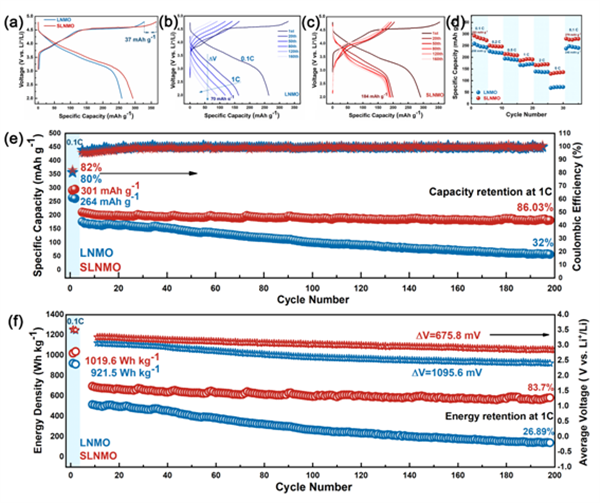

 4 LNMOSLNMO的(a)首圈充放電曲線;(b-c1 C電流密度下不同循環圈數的放電比容量曲線;(d)倍率性能;(e-f200圈長循環過程中的各電化學性能。

 以上研究成果以 "Inhibiting Mn migration by Sb-pinning transition metal layers in lithium-rich cathode material for stable high-capacity properties" 為題發表在Small上,論文的第一作者為武漢理工大學的碩士生曹菲和博士生曾煒豪,通訊作者為武漢理工大學木士春教授和中南大學王接喜教授。該項目得到了國家重點研發項目計劃(2016YFA0202603),國家自然科學基金(NSFC,5167220422075223)和武漢理工大學研究生自主創新研究基金(WUT: 2021-zy-002)的支持。
原文鏈接

Inhibiting Mn Migration by Sb‐Pinning Transition Metal Layers in Lithium‐Rich Cathode Material for Stable High‐Capacity Properties - Cao - - Small - Wiley Online Library

https://doi.org/10.1002/smll.202200713

主站蜘蛛池模板: 房产| 万安县| 盐津县| 禄丰县| 孟津县| 韶山市| 德阳市| 石屏县| 富锦市| 兖州市| 大宁县| 遂昌县| 石泉县| 五常市| 威海市| 越西县| 思茅市| 揭阳市| 定远县| 佛教| 临高县| 秦安县| 江阴市| 家居| 苏尼特右旗| 河北区| 文登市| 遵义市| 漠河县| 马龙县| 繁峙县| 若尔盖县| 新津县| 宝兴县| 安顺市| 若尔盖县| 汉阴县| 安丘市| 永春县| 高邑县| 资兴市|
