一™å¹ä‹É用æžå…¶å¾®ž®çš„ã€ä»…仅比香烟烟雾ä¸çš„颗粒大一点的¼„›_Œ–é’¨çƒæŠ€æœ¯ï¼Œå·²ç»è¢«ç”¨äºŽç”Ÿäº§é€‚用于å•ã€åŒå¡‘化螺æ†çš„涂层。殿UŽÍ¼Œå…¶è€ç£¨æ€§å’Œè€è…蚀性å‡ä¼˜äºŽé€šè¿‡é«˜é€Ÿæ°§ç‡ƒæ–™ (HVOF) çƒå–·æ¶‚åÅžæˆçš„æ ‡å‡†æ¶‚å±‚ã€‚è¯ºä¿¡å…¬å?Nordson)ž®†åœ¨K 2016上推å‡ø™¿™™åÒŽŠ€æœ¯ã€?

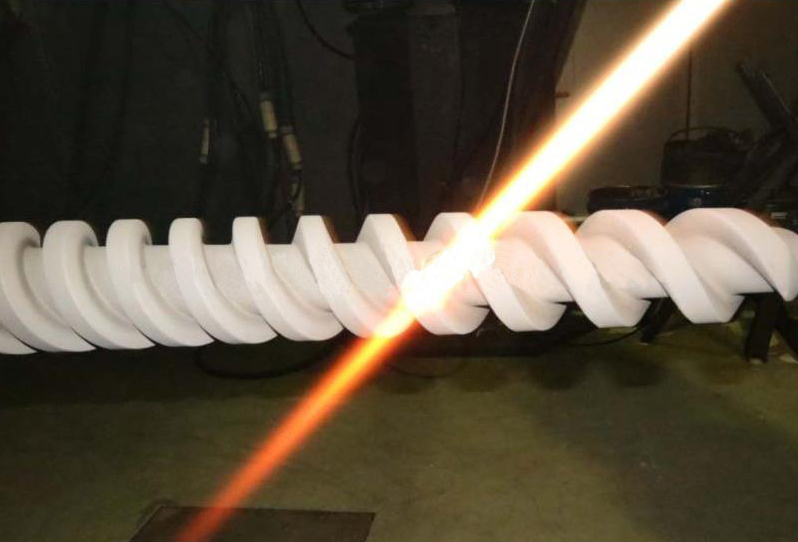

螺æ†æ¶‚层工艺
è¯ÞZ¿¡çš„æ–°åž?Xaloy MPXçƒå–·æ¶‚涂层由直径仅有5微米的颗¾_’æž„æˆã€‚这些颗¾_’主è¦ç”±¼„›_Œ–钨组æˆï¼Œå…¶ä½“¿U¯åªç›¸å½“äºŽæ ‡å‡†HVOF涂层ä¸çš„颗粒的å…分之一甚至七分之一åQŒå…¶å¯†åº¦ä¹Ÿç”±äºŽå—控牼›Õd工艺产生的å‡åŒ€çƒåŞ而å˜å¾—越大ã€?br /> ‘…细颗粒大å°ã€æ›´é«˜çš„涂层密度以åŠæ¯”原先æé«?.5å€çš„æ¶‚è¦†é€Ÿåº¦åŠ å¼ºäº†å…¶ä¸Žèžºæ†æ¯ä½“金属的¾l“åˆåº¦ï¼Œòq¶æ”¹å–„了è€ç£¨æ€§ã€?br /> è¯ÞZ¿¡æŒ‡å‡ºåQŒä¸Žæ ‡å‡†HVOF¼„›_Œ–钨涂层相比，Xaloy MPX技术在ASTM G65¼‚¨æŸè¯•éªŒä¸çš„è´¨é‡æŸå¤±å‡å°‘61%åQŒåœ¨ASTM G77滑动¼‚¨æŸè¯•éªŒä¸çš„è´¨é‡æŸå¤±å‡å°‘18%åQŒåœ¨ ASTM C633¾l“åˆè¯•éªŒä¸çš„¾l“åˆå¼ºåº¦å¢žé«˜ 8.5%。作ä¸ø™€è…蚀性的一个示例，Xaloy MPX涂层的ç›é›¾è¯•éªŒè€å—æ—‰™—´å¤šå‡º1,000个å°æ—Óž¼Œéƒ¨åˆ†åŽŸå› 在于其å”隙率接近于零ã€?br /> Xaloy å“牌的全çƒäñ”å“ç»ç†Mark Colella è¯ß_¼šâ€œä¸Žæ ‡å‡† HVOF 涂层相比åQŒXaloy MPX螺æ†æ¶‚层å¯ä»¥æ供一‹¹çš„¼‚¨æŸé˜²æŠ¤åQŒå…¶æ›´é«˜çš„结åˆå¼ºåº¦åˆ™å¯æ¶ˆé™¤å‰¥è½çš„å¯èƒ½æ€§ã€‚è¿™™åÒŽœ€æ–°æŠ€æœ¯åšg长了挤出和注ž®„æˆåž‹åŠ å·¥ä¸èžºæ†çš„å·¥ä½œå¯¿å‘½ï¼Œä½¿åŠ å·¥å•†èƒ½å¤ŸåŠ å·¥å½“ä»ŠæŸäº›æœ€å…ähŒ‘战性的æ料。â€?br /> è¯ÞZ¿¡å»ø™®®ž®†Xaloy MPX技术用于抵御æ¥è‡ªä¸½{?15%è‡?5%)å¡«å……é‡åŒ–åˆç‰©çš„磨æŸï¼Œä»¥åŠæ¥è‡ªå¤åŒ–ææ–™(包括é˜È‡ƒå‰‚å’Œ PVC)çš„è…蚀。对于填充物å«é‡é«˜äºŽ35% 的化åˆç‰©åQŒè¯ºä¿¡æ供了高硬度涂层Xaloy X-8000ã€?br /> æ–°åž‹Xaloy MPX技术å¯ä»¥ç”¨äºŽå„¿U螺æ†ç›´å¾„，òq¶å¯æ¶‚覆于整个螺æ†æˆ–特定部ä½ã€‚æ ‡å‡†å±‚åŽšäØ“300微米åQŒå·®å¼‚å–决于螺æ†çš„部ä½ã€‚MPX 螺æ†æ¶‚层应与内衬Xaloy X-800é•?¼„›_Œ–é’¨åˆé‡‘或åŒç±»å†…衬的料½{’一起ä‹É用ã€?br /> Xaloy MPX技术å¯æ‹“展è¯ÞZ¿¡èžºæ†ž®è£…产å“的高¼‚¨æŸåº”用。Xaloy X-8000是一¿U以é•åˆé‡‘äؓ基础的碳化钨å«é‡è¾ƒé«˜çš„涂层。它首先被用于HVOF 工艺ä¸ï¼Œç„¶åŽç†”结到螺æ†çš„æ¯ä½“金属åQŒå®žçŽ°å†¶é‡‘结åˆã€?
