兩種材料之間存在動態接觸時會產生電荷轉移，基于該種動態接觸的摩擦納米發電機（TENG）可以收集環境中的機械能。TENG器件已經被廣泛研究并被用于為無線探測器、可穿戴電子電路以及充電儲能器件提供電能。然而，傳統TENG器件大多輸出交流電流，且電流較小，需要額外整流設備才能轉換成直流信號。這使得具有高電流輸出特性的直流摩擦納米發電機(DC-TENG)得到了科學界的廣泛關注。現階段，DC-TENG器件多基于半導體材料，為了進一步提高該種器件的輸出特性，對半導體材料界面進行修飾是一種有效的手段。此外，通過合適的修飾層選擇及器件結構設計，有望實現機械能和太陽能的同時收集。

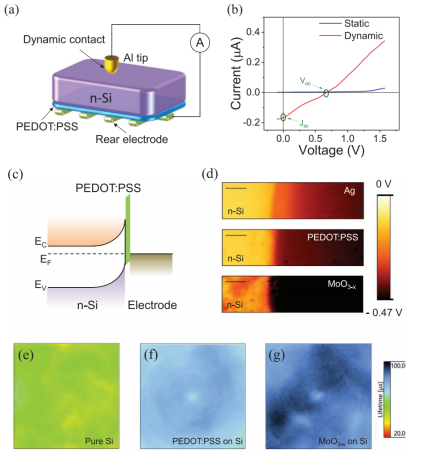

圖1 (a) 基于Al/n-Si結構的新型TENG器件結構示意圖；(b)器件在靜態接觸和動態摩擦狀態下的I-V輸出曲線；(c)器件平衡態下背面能帶結構示意圖；(d)n-Si/Ag、n-Si/PEDOT:PSS和n-Si/MoO3-x平面異質結的表面電勢分布； (e)、(f)、(g)分別為純硅片、覆蓋導電高分子PEDOT:PSS薄膜的硅片和覆蓋MoO3-x硅片的少子壽命
本文開發了一種基于Al/n-Si動態接觸的新型TENG器件，該器件增加了聚（3,4-乙烯二氧噻吩）聚苯乙烯磺酸鹽（PEDOT:PSS）作為界面修飾層。透明導電聚合物PEDOT:PSS不僅有利于光線有效地進入器件，產生更多載流子，同時起到了鈍化硅片的目的，增加了載流子的提取。通過設計額外的金屬柵線結構，該種TENG器件可以同時收集機械能和太陽能。在白光照射（輻照強度約為20 mW cm-2）下，器件電壓輸出超過1000 mV，電流輸出超過6.0×103 A m-2，性能得到了極大的改善。這項研究不僅制備出了可同時收集機械能和太陽能的高性能器件，也為有效分離光生載流子提出了新路徑。

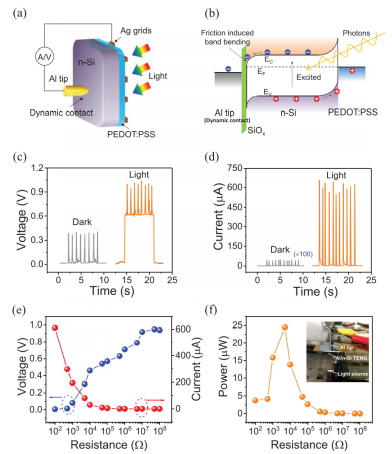

圖2 (a)可同時收集機械能和太陽能的TENG器件工作狀態示意圖；(b)器件工作時的能級結構及載流子運動路徑；(c)在暗態和光照下器件的輸出電壓；(d)在暗態和光照下器件的輸出電流；(e)器件在不同外部負載下的輸出電壓和電流；(f)器件在不同外部負載下的輸出功率
以上相關成果發表在Advanced Energy Materials (DOI: 10.1002/aenm.202100578)上。論文的通訊作者為孫寶全教授，王玉生博士為該論文的第一作者兼共同通訊作者。
論文信息：
Simultaneously Harvesting Friction and Solar Energy via Organic/Silicon Heterojunction with High Direct‐Current Generation
https://onlinelibrary.wiley.com/doi/10.1002/aenm.202100578
- 暫無相關新聞
