私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  隔熱材料被廣泛應用于建筑熱管理和制冷設備等領域，是構建低碳生活的一個重要組成部分。目前市面上主流的隔熱材料主要有石油基材料（聚苯乙烯、聚氨酯等）和無機材料（玻璃纖維等）。從纖維素和木材這類可再生資源也可制備隔熱材料，但因其較差的隔熱性能和必須額外添加阻燃劑以實現消防安全，目前在市面上只有不到5%市場占有率。

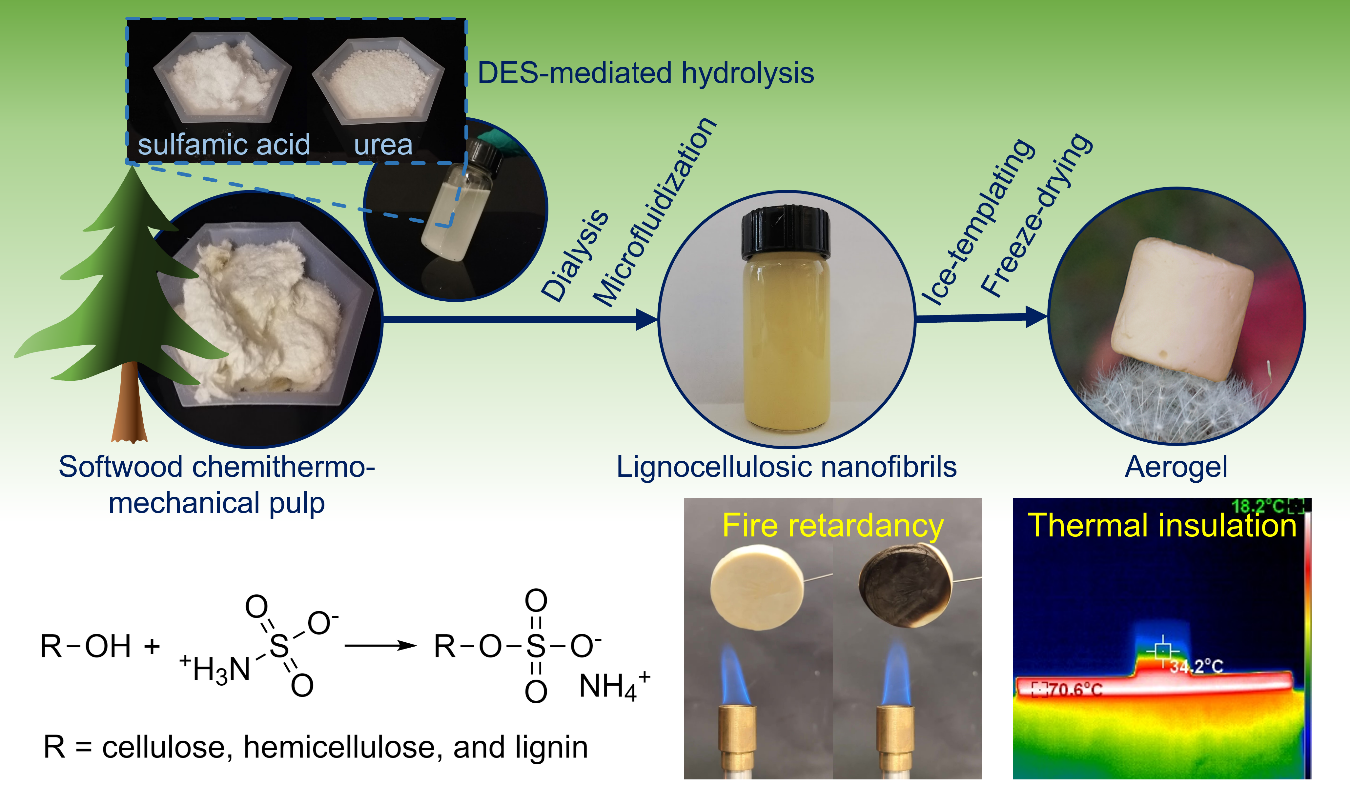

圖1 從低成本木纖維（化學機械熱磨漿CTMP）制備防火隔熱材料

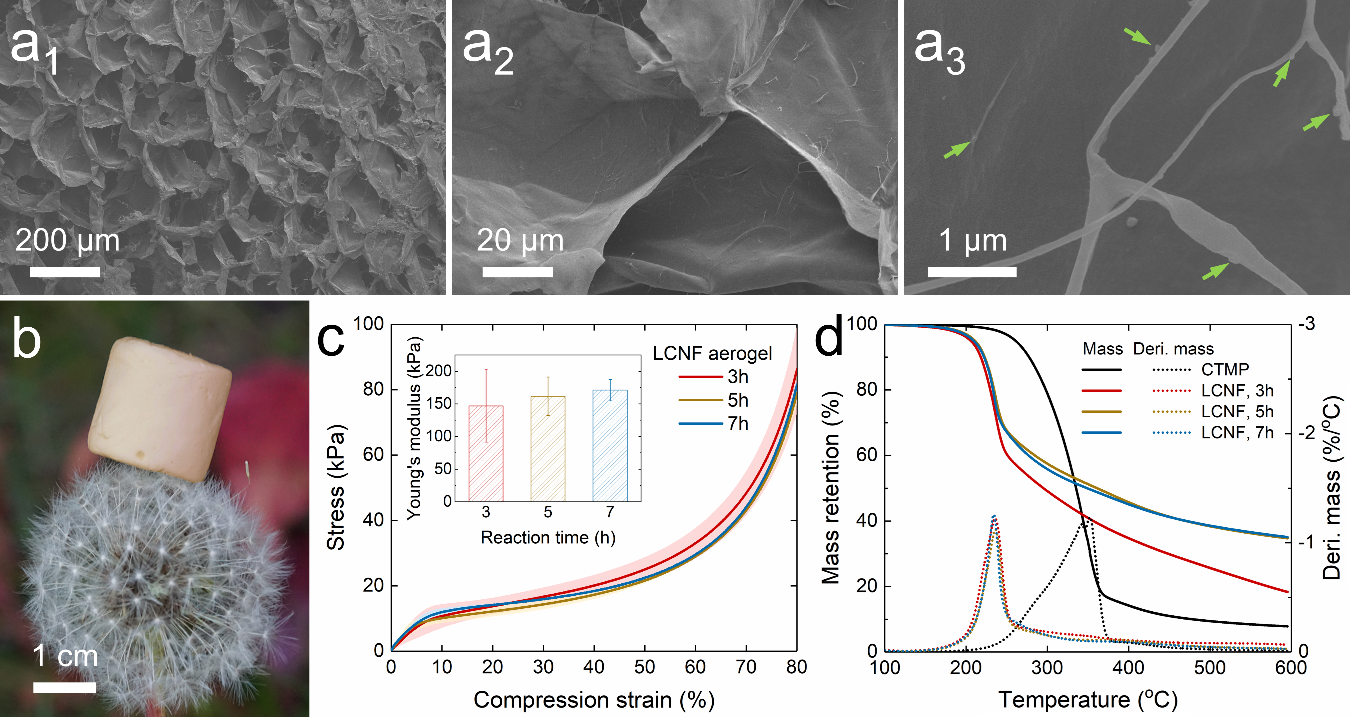

  通過一步氨基磺酸/尿素低共融體系實現了木質纖維的“類加成”反應，提升了表面電荷密度從而促進了納米木質纖維的低能耗、高產率（~151%）制備，并最大限度減少了副產物的生成。有趣的是，通過一步低共融體系原位引入的帶電硫酸銨基團（高達3.53 mmol/g）同時給木質纖維提供了優異的阻燃性。這使得其自組裝形成的多孔氣凝膠（圖2）的極限氧指數（LOI）達到了35.3%，在不需要進行額外阻燃劑處理的情況下表現出優異的阻燃性（圖3）。其宏觀導熱系數在31-32 mW/m?K區間，與市面主流隔熱材料性能相當（圖3）。

  該工作以“Developing flame-retardant lignocellulosic nanofibrils through reactive deep eutectic solvent treatment for thermal insulation”為題發表在《Chemical Engineering Journal》上（Chemical Engineering Journal, 2022, 445, 136748）。文章第一作者是加拿大不列顛哥倫比亞大學博士后朱曄凌博士。該研究得到加拿大聯邦自然科學與工程基金委（NSERC）和不列顛哥倫比亞省林業部的共同支持。

  原文鏈接：https://doi.org/10.1016/j.cej.2022.136748
