華南理工大學李遠課題組：揭示有機太陽電池中的開殼給體和閉殼受體電子自旋基態

2023-04-30 來源：高分子科技

關鍵詞：有機太陽電池開殼給體閉殼受體電子自旋基態

有機太陽電池(OSCs)具有柔性、質輕、低成本、半透明、溶液可加工性和高通量卷對卷生產等優點，是一種很有發展前景的光伏技術。在過去的三十年，科研工作者致力于電子給體和電子受體等活性材料的設計和開發，有機太陽電池能量轉換效率的提升至20%以上。在此期間，有機光伏材料的電子激發態物理過程和機制獲得的長足的發展，而其電自旋基態這一基礎科學問題的研究鮮見報道，通常人為其基態為閉殼單線態（S₀），活性材料的電子自旋共振(ESR)信號通常被研究者歸因于極化子、缺陷、雜質、或光/水/氧摻雜的自由基陽離子/陰離子的電子自旋。

近年來，華南理工大學材料科學與工程學院、發光材料與器件國家重點實驗室的李遠課題組對給體-受體(D-A)型有機半導體的電子基態進行系統而深入的研究。課題組于2017年首次報道了窄帶隙D-A型有機半導體普遍存在本征“開殼-自由基”基態（J. Phys. Chem. C, 2017, 121, 8579-8588），提出了醌式-雙自由基共振結構的機理；于2021年利用核磁共振、電子自旋共振、超導量子干涉儀、單晶X射線衍射和理論計算等多種研究手段，系統而嚴密的論證了D-A型窄帶隙分子的“開殼-醌式雙自由基”共振結構(Nat. Commun., 2021, 12, 5889)；進一步地，提出聚集誘導自由基(AIR)以解釋其自由基產生和穩定機制(J. Phys. Chem. Lett., 2021, 12, 9783-9790；Chem, 2021, 7, 288-332)。這一基礎研究發現，對于“給體-受體”有機半導體分子設計的重要指導意義：近五年，李遠課題組在D-A開殼自由基的多功能化應用中取得了一系列重要進展，包括作為人造固態電解質膜提升鋰金屬負極穩定性(Angew. Chem. Int. Ed., 2021, 60, 26718-26724)、用作高效鈣鈦礦太陽電池的空穴傳輸材料(Joule 2021, 5, 249-269；Energy Environ. Sci., 2023, doi: 10.1039/d2ee03565k)、用于海水淡化的光熱轉換材料(Angew. Chem. Int. Ed., 2022, 61, e202113653)和量子點太陽能電池(Adv. Mater., 2023, 2212184)等，以通訊作者和第一作者發表論文30余篇。

近五年，李遠課題組研究了大量經典光伏材料的分子結構與電子基態之間的關系，以期深入探索OSCs中給體和受體自由基的來源。作者揭示了給體材料普遍具有明顯的“開殼-自由基”特征，而高性能受體在其基態下表現出閉殼基態特征。給體和受體的電子自旋基態與其分子結構和構型密切相關，而分子結構的精細剪裁能夠有效地調節給體/受體的開殼雙自由基特征指數y₀，抑制給體和受體的醌式自由基共振可以進一步實現更高效和更穩定的光伏器件。

圖1 有機太陽電池的開殼雙自由基給體、閉殼受體的電子基態與芳香性的關系（左）；經典的高效給體和受體的電子自旋共振譜圖（右）。

首先，作者選取一系列經典的給體材料和受體材料進行了電子自旋共振波譜(ESR)測試(圖1/2)。結果發現，A-D-A型窄帶隙小分子給體如基于BTR的化合物(BTR, BTR-Cl, BTR-F, DI3T和DI3T-2F)顯示出明顯的ESR信號，g值在2.003左右，表明它們?yōu)椤伴_殼-雙自由基”。對于受體ITIC、Y6系列明星分子，表現出明顯的閉殼電子自旋基態。理論計算結果顯示給體的雙自由基特征指數y₀明顯高于受體的y₀值，表明給體具有更顯著的開殼醌式雙自由基特征，這與ESR測試結果相吻合。

圖2 經典給體和受體材料的共振結構和ESR譜圖。

進一步地，作者針對化合物BTR的自由基性質進行了詳細的表征(圖3)。從293 K升溫到393 K，BTR在芳香區的NMR峰信號明顯變寬，這是熱激發的三線態所致。VT-ESR測試結果顯示，其ESR信號強度隨著溫度的增加而增加；SQUID測試進一步得到單線態-三線態能隙△E_ST為-312.9 K，這與過去三十年中被廣泛研究的經典開殼Chichibabin 等稠環自由基（始于1907年）的開殼電子基態一致。這些結果都證實了經典的高效小分子給體BTR存在開殼單線態雙自由基基態和熱激發的三線態特征，同時可能存在光激發Tt至T1激發態的光物理過程（圖3f）。

圖3 BTR的化學結構, (b)VT-NMR, (d)VT-ESR和SQUID測試譜圖；(c)A-D-A分子的熱激發三線態；(f)電子基態示意圖。

為了探究受體材料的ESR信號強度和器件性能之間的關系，作者選取了受體IDIC和醌式化合物IDI進行研究(圖4)。IDI具有明顯強于IDIC的ESR信號，但其器件的光伏性能卻遠低于IDIC。在相同器件條件下，PBT7-Th:IDIC器件顯示出能量轉換效率(PCE)為5.09%；而基于PTB7-Th/IDI作為活性層的器件PCE僅為0.11%。此外，根據單晶結構，IDI較強的ESR信號可歸因于中心核的芳香化穩定能的貢獻，NICS計算結果也證實了這一結論。

圖4 (a-b)IDIC和IDI的共振結構；(c) ESR譜圖；(d) 以PTB7-Th作為給體、IDI和IDIC作為受體的器件J-V曲線；(e-f) 晶體結構；(g) BLA曲線；(h)NICSiso(1)曲線。

更為有趣的是，作者以苯環或噻吩環作為π橋、氟代氰基茚酮單元為端基，進一步合成了四個及其簡單的A-D-A型小分子，以研究共軛核的芳香性對自由基形成與穩定的影響(圖5)。眾所周知，噻吩基的芳香化穩定能(4.7 kcal mol^-1)明顯小于苯基(27.7 kcal mol^-1)；因此，與 BIC4F和B2IC4F相比，TIC4F和T2IC4F理論上更容易形成穩定的醌式雙自由基共振結構。ESR測試證實，噻吩基分子比苯基分子表現出更明顯的ESR信號。這表明A-D-A型受體分子也可以通過增加醌式貢獻，制備極其穩定的開殼雙自由基分子，其穩定性遠遠優于Chichibabin 等稠環自由基，這將為光、熱、電化學穩定的雙自由基分子開發和簡易合成提供全新的思路。

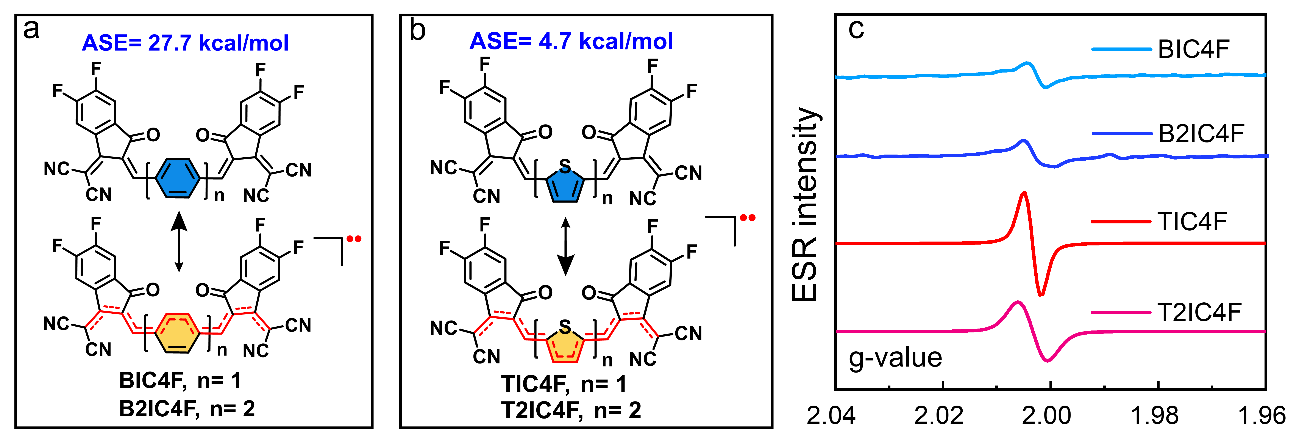

圖5 TIC4F、T2IC4F和BIC4F、B2IC4F的共振結構和ESR譜圖。

為了進一步研究非富勒烯受體的自由基性質及其對光伏器件性能的影響，作者合成了DPP基小分子受體DPPC-IC4F(圖6)。分子中強給體和強受體單元使其具有較強的分子內電荷轉移效應(ICT)和醌式貢獻，吸收邊超過1100 nm，具有1.10 eV的窄帶隙。VT-NMR, VT-ESR和SQUID等一些列測試嚴密論證了DPPC-IC4F具有開殼單線態電子自旋基態OS和熱激發的三線態Tt，△E_ST為-894.6 K。作者制備了基于PTB7-Th:DPPC-IC4F為活性層的器件，取得了0.57%的效率，結果表明具有強ESR信號導致明顯餓非輻射損失，器件的短路器件效率低下，抑制受體的開殼醌式自由基是實現高效率受體的前提之一。

圖6 DPPC-IC4F的結構, VT-NMR, UV-vis, CV, VT-ESR和SQUID測試譜圖。

基于上述結果，作者指出調控分子本征的開殼電子自旋基態特征在高性能給體和受體的設計策略中具有重要作用。目前，用于有機太陽電池的的給體材料普遍存在“醌式-自由基”共振結構，具有較強的ESR信號。適當?shù)倪M(jìn)一步降低HOMO能級，增加母核的芳香性，進而抑制給體的開殼自由基結構，有助于提升熒光量子產率，抑制非輻射損耗，從而提高器件性能。而對于受體，高性能受體均具有閉殼結構，ESR信號極其弱。引入更多的稠合芳環有助于增強共軛主鏈的總芳香化穩定能，以提高閉殼結構的穩定性，利于實現高性能。這項工作為認識有機光伏活性材料的本征電子結構提供了新的理解，為給體和受體的設計提供了新穎而重要的指導，對于實現高效近紅外發光效率材料和優異的光伏器件性能具有重要意義。

該研究成果以“Open-shell Donors and Closed-shell Acceptors in Organic Solar Cells”為題，發表于美國化學會知名物理化學類期刊《The Journal of Physical Chemistry C》(DOI：10.1021/acs.jpcc.3c01593)。特別感謝天津大學鄧云峰教授、南京工業大學李公強教授、南京郵電大學陳潤鋒教授，華南理工大學彭小彬教授和中國科學院化學所侯劍輝研究員課題組提供的寶貴樣品和理論計算方面的合作。該項工作得到了國家自然科學基金(51973063), 廣東省青年科技創新拔尖人才計劃(2019TQ05C890), 廣州市珠江科技新星計劃(201710010194), 以及合作者的廣東省基礎與應用基礎研究重大專項(2019B030302007)和國家重點研發計劃項目(2019YFA0705900)等項目的大力資助。

論文鏈接：https://pubs.acs.org/doi/10.1021/acs.jpcc.3c01593

下載：Open-shell Donors and Closed-shell Acceptors in Organic Solar Cells
