私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近日，Cell子刊Joule, Wiley旗下材料領域期刊Advanced Functional Materials及英國物理學會旗下期刊Reports on Progress in Physics等國際一流期刊先后刊發武漢理工大學材料科學與工程學院王濤教授的多篇學術論文，介紹了課題組在新型非富勒烯有機光伏領域的重要進展。

  太陽能電池一直被譽為是可再生能源的重要獲取方式之一。近年來，非富勒烯電子受體因其化學結構設計性強，光學帶隙和能級結構易調控的優勢，在有機太陽能電池領域受到了廣泛的關注，并取得了重要的進展。然而，目前大多數高效率有機電池器件的制備思路仍來源于新型聚合物供體材料或小分子受體材料的合成設計，針對光伏體系中的分子有序性、聚集態結構和器件構效關系的研究仍然較少，制約了有機光伏太陽能電池的快速發展。

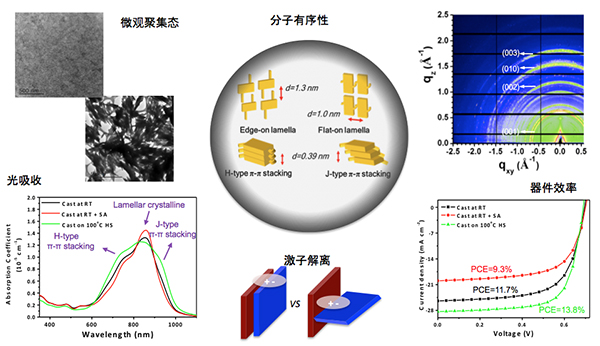

  針對上述問題，武漢理工大學王濤教授團隊和國家納米中心丁黎明研究員團隊從調控非富勒烯電子受體的聚集態結構和分子取向的角度出發，在Joule雜志上發表了題為“Molecular order control of non-fullerene acceptors for high efficiency polymer solar cells”的研究性論文。該工作采用熱場誘導，成功實現了COi8DFIC小分子電子受體從側立（edge-on)和直立（flat-on)取向的層晶向平躺取向的（face-on)H型和J型層疊的轉變。該分子有序性和取向的轉變不僅極大地拓寬了光伏活性層的吸光范圍，而且使得活性層中給受體取向一致，縮短了給受體分子共軛平面的接觸距離從而提高了激子解離效率。最終成功制備了短路電流高達28.3 mA/cm2，光電轉化效率高達13.8%的二元體系聚合物太陽能電池。該工作建立了光伏材料分子有序性和器件性能之間的有效關系，為進一步制備更高效率的非富勒烯有機太陽能電池提供了新的思路。

  王濤教授課題組還發現熱場輔助可以抑制非富勒烯小分子受體INPIC-4F在溶液涂膜過程中形成大尺寸的球晶，轉而形成尺寸較小的π-π堆積，從而降低了光伏吸光層中的相分離尺寸，也獲得超過13%的電池效率。該工作與南京理工大學唐衛華教授課題組合作，發表在Advanced Functional Materials (Retarding the crystallization of a non-fullerene electron-acceptor for high performance polymer solar cells)上。

  王濤教授課題組還應英國物理學會旗下刊物Reports on Progress in Physics的邀請，發表了題為“A review of non-fullerene polymer solar cells: From device physics to morphology control”的綜述論文。該論文從光伏材料分子結構設計、吸光層微納結構調控、器件物理研究及多元電池器件構建等角度對目前新型非富勒烯電池器件的最新研究進展進行了系統的總結，并對非富勒烯有機太陽能電池今后的發展策略作出了展望。該論文第一作者為王濤課題組博士后Robert Gurney博士，并與英國謝菲爾德大學David Lidzey教授合作完成。

  以上三篇文章第一完成單位均為武漢理工大學，王濤教授均為通訊作者。王濤教授課題組的研究獲得中國上海光源和英國鉆石光源等大科學儀器設施的支持。

  原文鏈接：

  https://www.sciencedirect.com/science/article/pii/S2542435118305725?via%3Dihub

  https://onlinelibrary.wiley.com/doi/10.1002/adfm.201807662

  https://iopscience.iop.org/article/10.1088/1361-6633/ab0530
