私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  鈣鈦礦材料由于其在光電器件應用方面的出色表現而聞名，近期隨著柔性可拉伸器件的發展，鈣鈦礦在柔性器件上的應用也受到關注。制約鈣鈦礦在柔性器件上發展的主要因素是鈣鈦礦材料在實際應用的不穩定性以及鈣鈦礦與可拉伸介質之間的相容性問題。

  從提高鈣鈦礦材料穩定性以及工業化生產的角度出發，加州大學洛杉磯分校的賀曦敏教授團隊通過將鈣鈦礦與凝膠體系相結合，發明了一種制備極高穩定性，拉伸性能可控的均質鈣鈦礦凝膠材料的方法。該方法將利用鈣鈦礦在不同溶劑中的溶解度以及凝膠在不同溶劑中溶脹率的差異實現了鈣鈦礦納米顆粒在凝膠體系中的均質生成。同時該方法還具有高效節能的特點：整體過程在室溫下完成，所需的外部能源僅有紫外光。在丙烯酸酯凝膠的保護下，鈣鈦礦的光致發光性能在水相環境中穩定持續110天以上，甚至在60攝氏度熱水以及pH=2的強酸性條件下也能維持穩定長達數天。

圖1. 鈣鈦礦凝膠的合成步驟以及相關性能展示

  由于這種方法適用于多種丙烯酸酯單體，通過改變單體種類，該材料的楊氏模量最高可達110Mpa，斷裂伸長率最高可以超過800%，同時在一定拉升范圍內具有極佳的恢復性能和可重復性，用于應對不同力學性能以及拉伸條件的需求。

  在高效快捷的鈣鈦礦凝膠制備方法基礎上，利用凝膠可以通過紫外光聚的性能，文章還展示了通過3D打印技術打印任意二維的圖案以及三維的結構的鈣鈦礦材料。

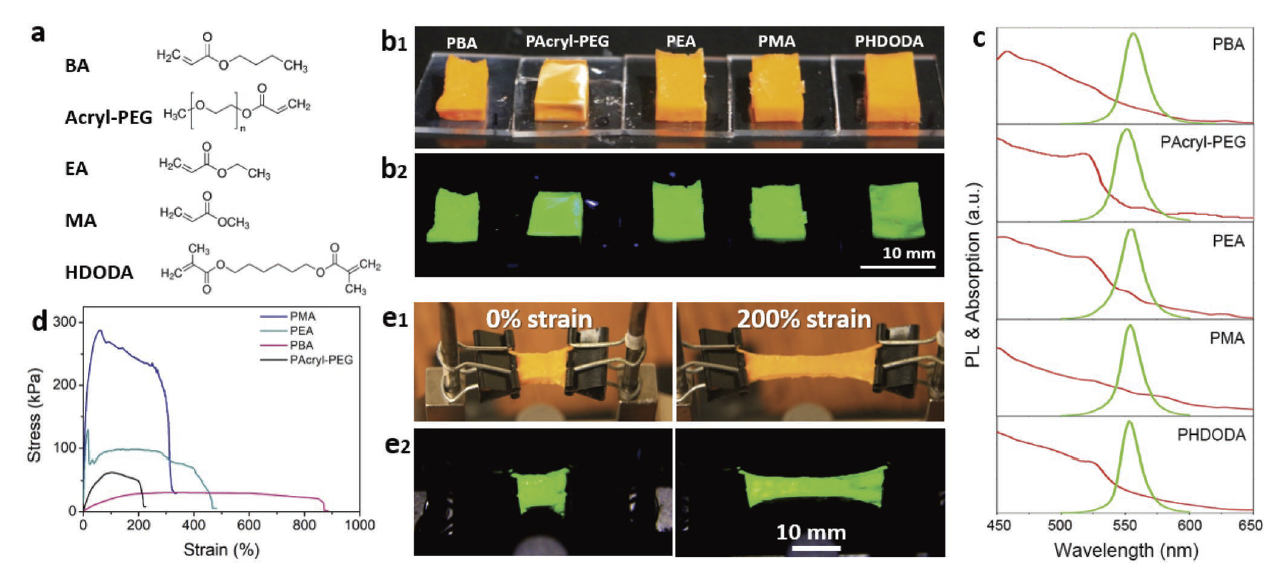

圖二. 多種丙烯酸酯單體成鈣鈦礦凝膠后的力學性能與光學性能

  以上成果分別發表在Advanced materials上。論文共同第一作者為加州大學洛杉磯分校研究生張禹誠和趙昱森，通訊作者為賀曦敏教授。

  論文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.201902928
