私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  把玻璃態聚合物放置在固體表面上，加熱到其玻璃化轉變溫度以上退火處理，可在固體表面上形成吸附層。但是，在常規的升溫實驗中，聚合物在解吸附之前就受熱降解了，所以目前為止人們尚不清楚當被吸附的聚合物層加熱到較高溫度時，是否會從基底上解吸，并恢復到吸附前的界面熱力學狀態。近日，來自比利時布魯塞爾自由大學的Simone Napolitano和西班牙Donostia國際物理中心的Daniele Cangialosi等人發現，采用快速掃描量熱法（FSC）以10000 K s ^-1的速率加熱被吸附的聚合物層，能夠直接觀察聚合物熔體在固體表面的解吸附現象。FSC具有超快升降溫掃描速率，可在較小時間窗口內避免聚合物的降解，為聚合物熔體解吸提供了明確的實驗證據。實驗結果表明解吸焓變與退火溫度無關，吸附/解吸是類似于結晶/熔融的一級熱力學轉變。相關論文以題為“Direct observation of desorption of a melt of long polymer chains”發表在Nature Communications上。

1、背景介紹

  吸附是影響各類界面性質的普遍現象，其中，對于聚合物來說，被吸附的鏈數目和材料性能之間有一系列的相關性，使得人們對聚合物層的吸附產生了極大的興趣。吸附在單體水平是可逆的，但是由于在長鏈聚合物中不太可能發生大量吸附鏈單元的同時脫離，整個鏈的解吸能量壁壘非常大，所以從動力學角度看長鏈聚合物的吸附是不可逆的。

  有研究表明吸附過程是由未吸附的本體聚合物熔體向緊密吸附層的相轉變，這個由熱力學驅動的轉變會同時降低體系的焓和熵。隨著溫度的升高，預期更大的熵效應將使聚合物吸附層和未吸附的本體兩相的自由能相等，使得聚合物鏈從固體基質上解吸。然而，以常規速率（約1-10 K min ^-1）加熱的聚合物通常在解吸之前即發生熱降解，所以迄今人們仍不清楚聚合物熔體從固體基質上解吸的具體機制。

  因此，本文的研究者采用快速掃描量熱法（FSC）來解決這個問題。該方法能夠在10000 K s ^-1的升溫速率下測量聚合物薄膜的熱響應，使得聚合物處于高溫的時間極短而來不及降解，從而得以觀察到高溫下聚合物吸附層的解吸。

2、材料與方法

  研究者所采用的FSC設備是由瑞士Mettler Toledo公司研發的商用閃速差示掃描量熱儀Flash DSC 1。該儀器采用了芯片量熱技術，具有所需樣品量小、升降溫速率快的優點，可實現微納米尺度上的樣品測試。該儀器還配備了機械制冷機，可實現在183K至773 K較寬溫度區間內的熱響應測試。

  首先，將聚合物溶液直接旋涂在FSC氧化硅芯片的背面，制備厚度為40到80 nm的聚(4-叔丁基苯乙烯)薄膜和厚度為60至90nm的聚苯乙烯薄膜。然后在743 K下加熱10 s，以消除旋涂引起的熱歷史。接下來將樣品在443至473 K之間以5 K的溫度梯度進行退火，使聚合物薄膜吸附在基板上。隨后以10000 K s ^-1的速率升溫，采集加熱過程中的熱流曲線并觀察解吸信號。

3、結果

3.1 聚合物薄膜在快速升溫下的熱信號

圖1  a. FSC升溫掃描結果。b.解吸焓變和解吸溫度對退火溫度和薄膜厚度的依賴性

  如圖1a所示，藍色線為聚(4-叔丁基苯乙烯)薄膜消除熱歷史后的第一次升溫曲線，該曲線在約440 K處出現玻璃化轉變臺階。隨后對樣品進行玻璃化溫度以上的退火，再次升溫掃描得到圖中紅色線，與藍色線相比，該曲線在660K左右出現吸熱峰。為了驗證該吸熱峰為加熱過程中的解吸峰，再次將樣品冷卻后緊接著進行第三次升溫，得到圖中與藍色線基本重疊的綠色線，這可證明在第二次加熱過程中發生了解吸，使得薄膜恢復至未吸附狀態。對紅色線上660 K處的吸熱峰進行面積積分可量化解吸焓變。由圖1b可知，解吸焓變和解吸溫度不隨退火溫度的改變而改變。當膜厚在40至80 nm之間變化時，膜厚對解吸焓變和解吸溫度的影響也不明顯。

3.2 通過解吸實驗研究吸附動力學

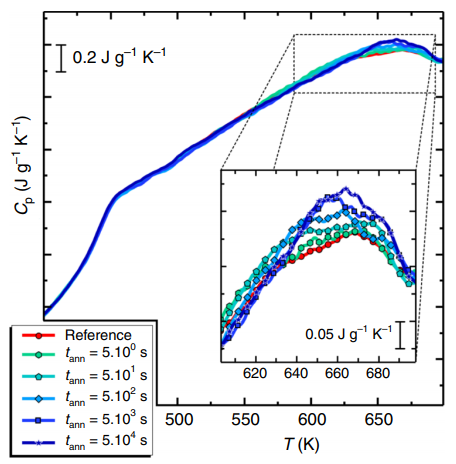

圖2  經歷不同退火時間后的FSC升溫掃描結果

  圖2顯示了在458 K退火不同時間后的解吸信號變化。之前的一組實驗已經指出，將樣品快速加熱到743 K的過程中會使吸附的鏈解吸，所以圖2中每次升溫觀察到的解吸峰面積積分可以表征對應條件下的解吸焓變，它也對應著被吸附的聚合物鏈數目。于是，研究者將這組實驗所測得的解吸焓變隨退火時間的變化用于研究吸附動力學。實驗結果表明，解吸焓變隨退火時間呈對數增長關系。

4、討論與展望

圖3  吸附/解吸過程與結晶/熔融的類比示意圖

  FSC技術較高的時間和熱流分辨率使人們得以在合適的時間窗口觀察到聚合物熔體的解吸。該研究在進一步的分析論證中將吸附/解吸過程類比于結晶/熔融過程，認為二者均可視為一級熱力學轉變，如圖3所示。此外，本研究還探討了吸附/解吸過程中焓變的來源和吸附動力學的溫度依賴性，有望促進聚合物熔體吸附/解吸理論框架的發展。

  原文鏈接：Monnier, X., Napolitano, S. & Cangialosi, D. Direct observation of desorption of a melt of long polymer chains. Nat Commun 11, 4354 (2020).https://www.nature.com/articles/s41467-020-18216-y

  本文介紹作者：南京大學研究生謝科鋒和陳詠萱
