私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  對于市面上現有的折疊屏手機來說，其屏幕密封層中的聚合物膜一般鍍有至少兩層涂層：一層抗污涂層與另一層硬防護層，因此鍍層需要兩道工序。目前被用作許多可折疊手機的硬防護層，有易損壞，及低硬度的缺點，這也是折疊式智能手機在推出后市場冷淡的原因之一。其次，屏幕表面的抗污涂層往往會在幾個月之內磨損。因此，發展一種耐用、高抗劃且可彎曲的抗污涂層材料就變得迫切而必要。

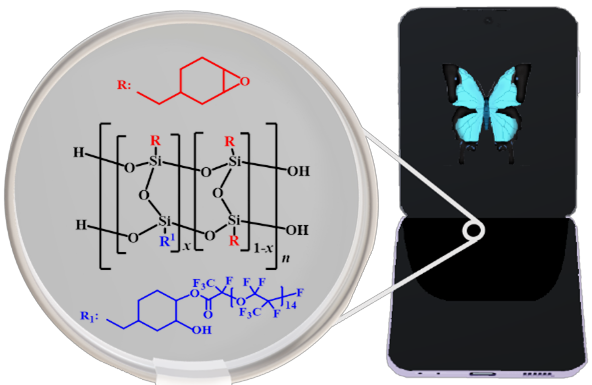

圖1 涂層材料化學結構圖

  近日，加拿大女王大學劉國軍教授團隊研發了一種集超高硬度，耐磨性，可折疊，雙疏性和透明性于一體的抗污涂層材料。此涂層基材為具有環氧環己基官能團的梯形聚倍半硅氧烷，此化合物可與具有末端羧基的全氟聚醚反應形成最終的涂層原料（圖1）。把氟含量為百分之六的此材料（縮寫為LASQ-FP6.0）進行光交聯，可得具有超低表面能的涂層（12.3±1.5 mJ/m²）。當該涂層厚度為40微米時，其玻璃基板的透射率大于99%，納米壓痕硬度H值為1.4GPa，鉛筆硬度大于9H。在26 kPa的壓力下，用鋼絲網摩擦300次后，其油墨收縮性能沒有明顯下降（圖2）。

圖2 鋼絲絨摩擦測試與油墨收縮

圖3 涂層彎曲測試前后的油墨收縮對比

  原文鏈接：https://doi.org/10.1021/acsami.2c10200
