基于有機相變材料（PCM）和聚合物基多孔框架集成的相變復合材料（PCC）具有高儲熱密度、良好的耐久性、靈活的可設計性、可定制的功能等優勢，近年來吸引了廣泛的研究興趣。然而，聚合物框架和有機PCM通常具有較高的易燃性，同時，多孔結構會進一步加劇內部有機PCMs的燃燒，由此導致的火災風險長期困擾著這類PCC的發展。對此，現有的阻燃改性技術主要包括：對有機PCM或聚合物框架進行化學阻燃改性/物理共混阻燃劑，或在PCC外部涂敷阻燃涂層。然而，這些方法很難改善有機PCMs低成炭的本質，或改善多孔結構導致的燃燒加劇，尤其是，阻燃成份的引入還容易降低材料整體的潛熱。
中科院寧波材料所劉小青研究員多年致力于可持續熱固性樹脂研究（Adv. Mater., 2024, 2311242; Prog. Polym. Sci., 2021, 113, 101353），創制了系列高性能生物基/可回收的熱固性樹脂及其結構-功能復合體系，并發展了基于新型可持續熱固性樹脂的PCMs分子和PCC框架材料（Chem. Eng. J., 2023, 460, 141882; Compos. B. Eng., 2024, 272: 111233; Green Chem., 2021, 23, 8643）。通過設計可持續熱固性樹脂的分子結構，并利用其本征特性，還開發了多種具有升級回收潛力和高性能碳材料前驅體的樹脂材料（Adv. Mater., 2024, 2401920; Adv. Mater., 2022, 2209545; Nano Energy, 2022, 100, 107477; ACS Nano, 2021, 15, 12, 19490-19502）。

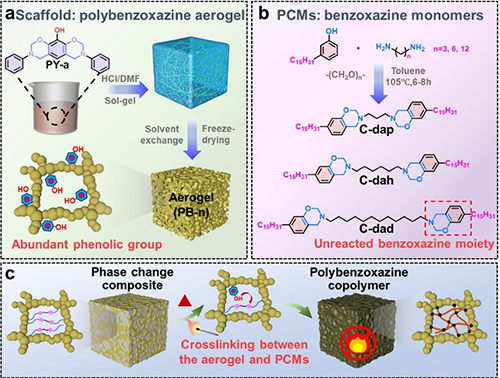

圖1. 聚苯并噁嗪氣凝膠和苯并噁嗪基PCM的設計及其“高溫觸發交聯”機制
圖2. 聚苯并噁嗪氣凝膠、苯并噁嗪基PCM的結構/性能表征

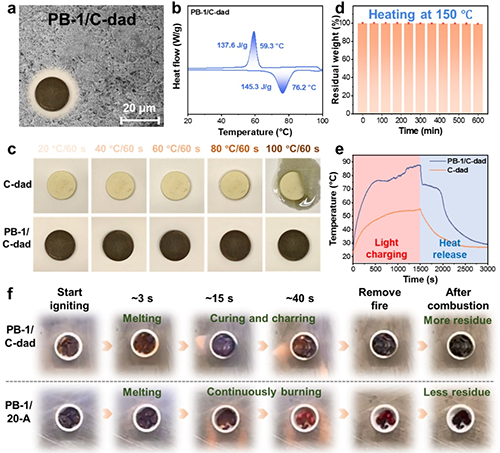

圖3. 相變復合材料的儲熱性能、耐久性及阻燃性
圖4. 基于“高溫觸發交聯反應”的阻燃機制
在酚羥基的引發下，PCC內部的苯并噁嗪基PCMs的開環聚合溫度從266.7℃降低到了219.4℃。同時，PCC在固化后形成了更多的五取代、六取代苯環結構，其800℃下殘炭率和燃燒總熱釋放的實際測量值也顯著優于其理論值，對應了框架與PCM之間的相互交聯和協同作用。當該PCC被明火燃燒時，表面形成了致密且連續的炭層，有利于凝聚相阻燃。相比于其它已報道的阻燃改性聚合物/有機PCM復合物，該工作所制備的PCC很好地平衡了潛熱和阻燃性。
原文鏈接：https://pubs.rsc.org/en/content/articlelanding/2024/mh/d4mh00831f
- 四川大學雷景新教授團隊采用經典Diels-Alder反應制備了可回收、可再加工的固-固相變材料，實現了可持續的熱能儲存 2019-09-20
- 北化汪曉東教授團隊 Adv. Sci.：三明治結構的氟化聚酰亞胺氣凝膠/石蠟相變復合材料用于同時實現梯度熱防護和透波性能 2024-12-09
- 廣西大學徐傳輝教授《Adv. Mater.》：受神經元啟發的用于環境能量收集和呼吸監測的柔性相變復合材料 2024-10-24
- 廣西大學徐傳輝教授 CEJ：具有電/光熱升溫功能的柔性可穿戴相變復合材料用于個人熱管理與人體運動檢測 2024-03-19
- 西北大學魏洪秋副教授、于游教授團隊 AFM：面向可定制化智能軟設備的多功能、可打印聚氨酯材料 2025-04-15
- 北科大王東瑞教授課題組 Small：無掩模直接印刷制備高分辨率、可定制化、適形性好且可回收的曲面微電極 2025-03-18
- 四川大學劉慰研究員/廣西大學石紹宏助理教授 Adv. Funct. Mater.：3D打印可定制幾何結構的水系鋅離子電池 2024-02-14
