亚洲欧洲久久av,午夜精品a片一区二区三区,精品一区二区免费视频蜜桃网

西南科大常冠軍教授和康明教授團隊 Adv. Mater.：動態鍵驅動高強韌復合材料的設計新策略

2024-12-20 來源：高分子科技

復合材料的強度和韌性是其微觀高分子鏈段和填料相互作用形式的宏觀體現，通常呈現為一對矛盾體。傳統復合材料的微觀結構中充斥著靜態的高能共價鍵，一旦斷裂便會造成微觀結構的不可逆破壞，從而影響材料的穩定性，進而限制其在特殊場景中的應用。因此，設計并建立復合材料中填料和高分子基底之間的相互物理化學作用，對于構建高性能復合材料具有重大的理論和應用價值。

鑒于此，西南科技大學常冠軍教授、康明教授聯合南方科技大學康天懌助理教授，以自制的吲哚改性二氧化硅微球結合吲哚基環氧樹脂，構筑具有三種界面π-π堆積相互作用的復合物。在受到外界力場刺激時，三種界面π-π堆積相互作用可以通過本身“斷裂-重構”的特性產生連續的驅動力以促使微球產生“滾動行為”，從而更高效率地耗散內部集中的應力，協同提高了材料的強度和韌性，復合材料的拉伸強度和斷裂伸長率較高分子基底分別提高了49.8%和358.9%。此外，作者還發現，微球的“滾動行為”呈現出了“力-熱等效性”，賦予材料優異的熱穩定性和熱驅動性，并有望在極端環境中應用。這項研究提出的策略創新性地結合了力學和化學的方法，協同提升了復合材料的強度和韌性，同時提高了復合材料的熱穩定性和熱驅動性，進而為設計新一代高性能復合材料提供了全新思路。相關工作以“Constructing High-Performance Composite Epoxy Resins: Interfacial π-π Stacking Interactions-Driven Physical Rolling Behavior of Silica Microspheres”為題發表在最新一期的《Advanced Materials》上（Adv. Mater. 2024, 2415485），西南科技大學材料與化學學院材料科學與工程專業在讀博士研究生唐巧林為本文第一作者。

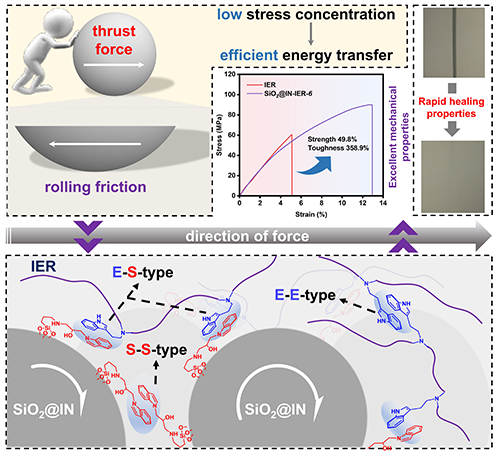

圖1. 界面π-π堆積相互作用驅動微球滾動構筑高性能復合環氧樹脂的示意圖

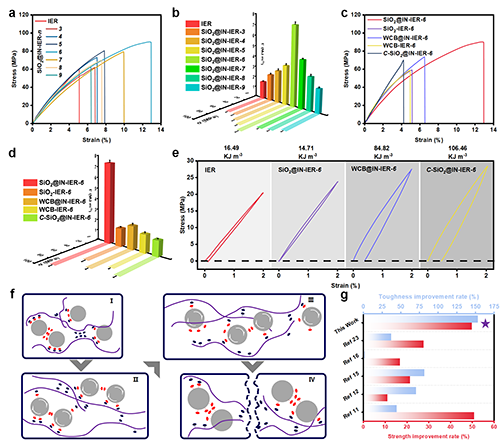

圖2. 復合環氧樹脂的機械性能

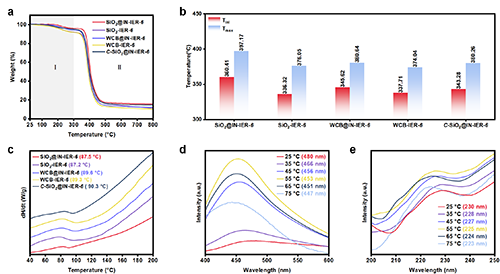

圖3. 復合環氧樹脂的熱性能

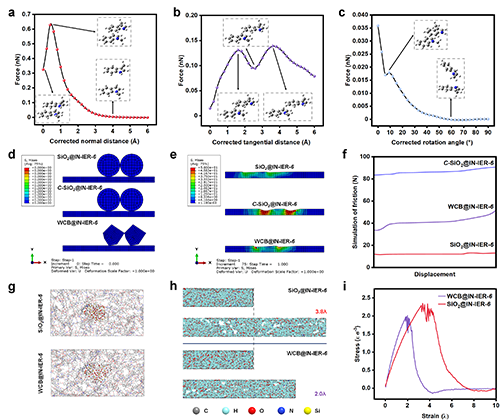

圖4.“滾動行為”的理論模擬

圖5.“滾動行為”的實驗驗證

此項工作是團隊近幾年來關于高強韌聚合物材料的制備和應用研究的最新進展之一。聚合物材料的強度和韌性是其應用過程中，最需要關注的性能。但由于聚合物材料本身的物理化學特性，協同提升聚合物材料的強度和韌性依然是一個重大的難點問題。據此，團隊開展了利用動態共價鍵（Nat. Commun. 2022, 13, 3231）和動態非共價鍵（陽離子-π相互作用, Adv. Funct. Mater. 2022, 32, 2111021）來協調聚合物材料強度和韌性的研究。研究結果表明，動態鍵的引入可以通過其特有的“斷裂-重構”行為不斷地耗散能量，從而協調聚合物材料強度和韌性（Chem. Eng. J. 2021, 414, 128820；ACS Appl. Polym. Mater. 2024, 10.1021/acsapm.4c03628）。此外，為聚合物基底添加功能型填料，彌補聚合物材料強度和韌性的不足亦是常見方法。在前期工作中，團隊探究了二氧化硅微球對聚合物材料內部網絡結構的影響（Polym. Test. 2020, 90, 106749），并設計具有界面相互作用的二氧化硅微球（Langmuir 2024, 40, 16, 8685?8693），隨即創新性地將界面相互作用和動態鍵進行結合，實現對聚合物材料的高性能的研究突破。

原文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202415485

版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
