碳納米管薄膜可控潤濕性能研究獲新進展
2011-03-17 來源：中國聚合物網(wǎng)

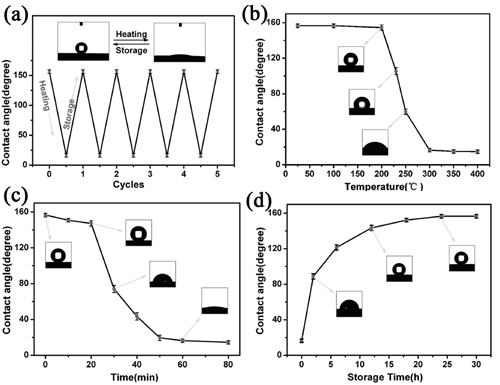

(a) 通過加熱和空氣放置實現(xiàn)超疏水和超親水的可逆轉(zhuǎn)換。(b)加熱溫度、(c)加熱時間和(c)空氣中放置時間對于碳納米管薄膜接觸角的影響。
最近，由中國科學(xué)院蘭州化學(xué)物理研究所先進潤滑與防護材料研發(fā)中心張招柱研究員帶領(lǐng)的課題組發(fā)現(xiàn)了碳納米管薄膜具有熱響應(yīng)的表面潤濕性能：高溫誘導(dǎo)超疏水/超親水轉(zhuǎn)化。本文中利用噴涂方法制備了純的碳納米管薄膜，不用任何修飾即可獲得超疏水性能，表面接觸角達到155 ± 1°。并且，通過300°C的高溫處理以及空氣中放置，碳納米管薄膜可以實現(xiàn)超疏水與超親水之間的可逆轉(zhuǎn)換。通過分析和對比實驗表明，這種潤濕性的轉(zhuǎn)換是由碳納米管表面電子結(jié)構(gòu)的變化引起的。
該項工作得到了國家自然科學(xué)基金資助項目的支持。研究工作發(fā)表在著名雜志Carbon (Carbon 2011, 49, 19–23)上。
版權(quán)與免責(zé)聲明：本網(wǎng)頁的內(nèi)容由中國聚合物網(wǎng)收集互聯(lián)網(wǎng)上發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構(gòu)成其他建議。僅提供交流平臺，不為其版權(quán)負責(zé)。如涉及侵權(quán)，請聯(lián)系我們及時修改或刪除。郵箱：info@polymer.cn。未經(jīng)本網(wǎng)同意不得全文轉(zhuǎn)載、摘編或利用其它方式使用上述作品。
（責(zé)任編輯：佳）
相關(guān)新聞
- 南開劉遵峰/TAMU方磊/中國藥大周湘《Adv. Mater.》：蝦殼結(jié)構(gòu)啟發(fā)的可耐受惡劣環(huán)境的彈跳機器人 2021-09-15
- 中南民族大學(xué)張道洪教授團隊《ACS Appl. Mater. Inter.》：在超支化聚合物改性碳納米管薄膜領(lǐng)域取得新進展 2019-12-23
- 中科院寧波材料所陳濤研究員團隊在二維非對稱超薄膜構(gòu)建及其仿生應(yīng)用方面取得進展 2019-04-27
- 中科院蘭州化物所3D打印摩擦器件團隊《Small》：體溫觸發(fā)的結(jié)構(gòu)化水凝膠傳感器 2025-01-10
- 中科院蘭州化物所王曉龍研究員團隊《Mater. Horiz.》：光固化3D打印高性能聚氨酯彈性體 2024-11-18
- 中科院蘭州化物所王曉龍團隊 Nat. Commun.：熒光水凝膠設(shè)計新策略 - 多重氫鍵誘導(dǎo)的非傳統(tǒng)紅色熒光水凝膠 2024-04-28
