私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近日，華東理工大學機械與動力工程學院王健農教授課題組在碳納米管薄膜的連續制備和性能優化方面取得重要進展。因所制備的薄膜具有良好的取向性、致密性和超高的抗拉強度（高達9.6 GPa），其相關成果以“High-Strength Carbon Nanotube Film from Improving Alignment and Densification”為題發表在納米領域國際著名期刊Nano Letters上(http://pubs.acs.org/doi/abs/10.1021/acs.nanolett.5b03863)

  碳納米管自1991年被發現以來，由于其優異的力學性能、電學特性、極高的熱導率、良好的熱穩定性和化學穩定性等特點，都使其在納米結構及功能復合材料、場效應晶體管、透明電極、鋰離子電池、超級電容器等諸多領域中具有廣闊的應用前景。研究表明，只有將碳納米管組裝成宏觀材料，如薄膜，才能充分發揮碳納米管的優越性能，實現其潛在應用。因此，如何連續制備碳納米管薄膜并保持單根碳納米管的優良性能就成為了科學界和產業界人士的共同夢想。

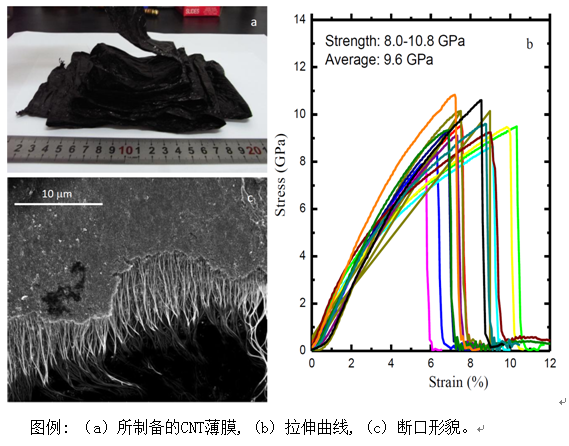

  針對上述問題，王健農教授課題組創新性地利用浮動化學氣相沉積法連續制備出碳納米管宏觀筒狀物，并在開放大氣環境下將筒狀物直接沉積在滾筒上，制備得到了大面積碳納米管薄膜。通過滾筒對筒狀物的牽引來提高薄膜的取向性，然后采用機械輥壓工藝提高薄膜的致密性，成功制備出高強度(9.6 GPa)、高楊氏模量 (130 GPa)和高延伸率(8%)的碳納米管薄膜材料。因其抗拉強度值遠遠高于所有已發表文獻中的強度值，在航空航天等高端領域中將有重要應用。
