私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  高分子自組裝制備的嵌段共聚物組裝體在生物材料、藥物遞送、納米反應器、吸附分離、傳感器等領域具有廣泛的應用。近年來，聚合誘導自組裝（Polymerization-Induced Self-Assembly, PISA）方法快速發展，受到廣泛的關注。PISA在聚合的過程中原位自組裝制備組裝體，這種方法操作簡單、形貌易調控、重現性好，而且可以制備高濃度的組裝體。然而分散聚合PISA的機理要求聚合單體可以在溶劑中均勻分散，但聚合得到的聚合物在溶劑中不溶解，這種要求限制了疏水單體在水相中實現聚合原位自組裝。

  近日，清華大學化學系的袁金穎教授課題組通過在PISA中引入超分子化學中的主客體作用來解決疏水單體在水溶液中的分散問題，實現了疏水單體的水相分散聚合PISA。他們使用水溶性的主體分子隨機甲基-β-環糊精（CD），這種CD可以和多種疏水單體嵌套形成水溶性復合物，使疏水單體均勻分散在水溶液中。而在聚合過程中，CD分子消除，形成疏水聚合物嵌段。因此，引入主客體作用可以實現水溶液中苯乙烯等疏水單體的PISA（圖1）。

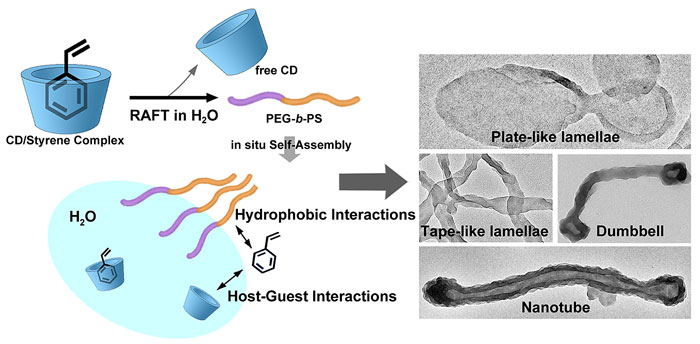

圖1. 引入主客體作用實現PISA制備多種形貌組裝體的示意圖

  他們利用這種方法聚合苯乙烯（St）和CD的復合物制備PEG-b-PS組裝體，通過調控PS的聚合度，制備了多種形貌的組裝體，包括球形膠束、棒狀膠束、片層、納米管。在聚合過程中，他們觀察到隨著PS鏈的增長，帶狀片層逐漸轉變形成納米管。如圖2所示，在轉變的過程中，首先帶狀片層上形成小囊泡，較大概率分布在帶狀末端，形成一種啞鈴狀的中間體，隨后小囊泡數量增加并逐漸融合得到納米管。這種形貌轉變不同于蠕蟲狀膠束-片層-囊泡的形貌轉變，其可能的原因是CD/St的復合降低了PS的溶脹程度，限制了PS嵌段的移動能力，進而得到動力學控制的形貌。

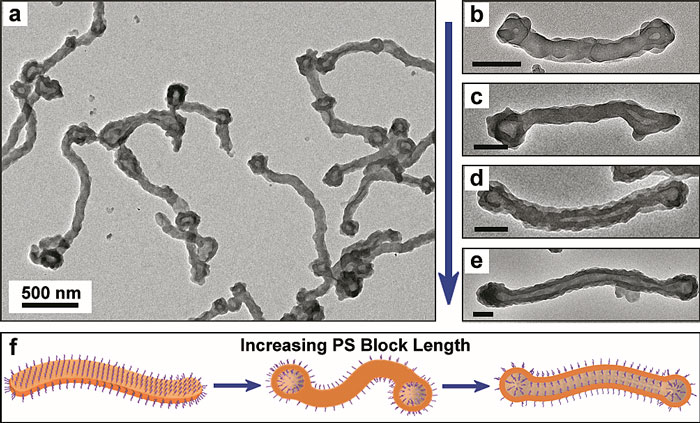

圖2. 啞鈴狀中間體的電鏡照片和帶狀片層-納米管的形貌轉變示意圖

  PISA中引入主客體作用可以實現多種疏水單體的水相分散聚合，實現高濃度組裝體的制備。同時，主客體作用的引入可以調控組裝體的結構。該工作發表在Angewandte Chemie International Edition 上，論文的第一作者為清華大學化學系的博士生陳曦。

  論文鏈接：http://onlinelibrary.wiley.com/doi/10.1002/ange.201709129/abstract
