私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  活性聚合（living polymerization）最早于1956年由Szwarc提出，在短短幾十年的時(shí)間里，活性聚合迅猛發(fā)展，尤其是活性/可控自由基聚合迅速成為高分子合成領(lǐng)域的研究前沿。然而在自由基聚合反應(yīng)中，氧氣是一個(gè)有效的自由基淬滅種，故而自由基聚合反應(yīng)需要在無(wú)氧條件下進(jìn)行。目前清除氧的方法主要有：向體系中通氮?dú)狻⒗鋬龀榕诺取⒒蚴褂没瘜W(xué)試劑將氧氣消耗或進(jìn)行轉(zhuǎn)化（[1] Angew. Chem. Int. Ed. 2016, 55 (14), 4500-4503. [2] Angew. Chem. Int. Ed. 2017, 56 (44), 13852-13856.），這些瓶頸限制了可控自由基聚合反應(yīng)在各個(gè)領(lǐng)域的發(fā)展和工業(yè)上的大規(guī)模應(yīng)用。

  為解決氧氣抑制自由基聚合反應(yīng)，潘翔城課題組提出使用氧氣引發(fā)并調(diào)控自由基反應(yīng)，借助烷基硼在氧氣下自氧化產(chǎn)生乙基自由基為核心機(jī)理，使用RAFT鏈轉(zhuǎn)移劑（CTA）實(shí)現(xiàn)活性自由基聚合，無(wú)需任何脫氧工藝，可在室溫并完全暴露在空氣的環(huán)境下，短時(shí)間（15分鐘）內(nèi)使聚合反應(yīng)完成，獲得的聚合物與理論分子量吻合，并具有較窄的分子量分布。

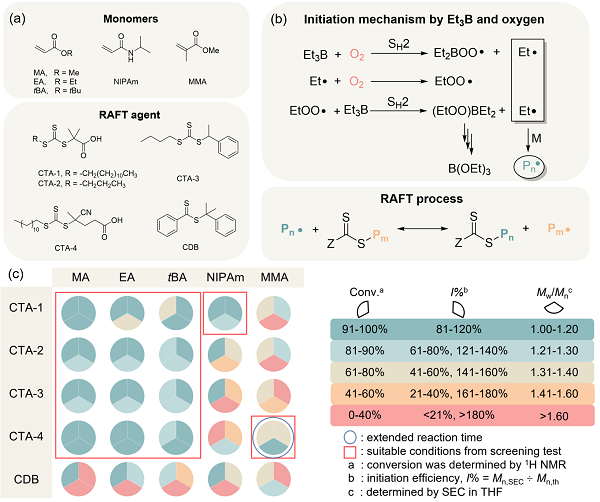

圖1a-b. 氧氣引發(fā)和調(diào)控活性自由基聚合機(jī)理；圖1c. 高通量篩選反應(yīng)條件

因反應(yīng)不用做任何前處理，在96孔板中便可實(shí)現(xiàn)高通量對(duì)反應(yīng)條件的篩選，對(duì)CTA的不同結(jié)構(gòu)和單體進(jìn)行排列組合，發(fā)現(xiàn)最適合的聚合反應(yīng)條件。進(jìn)一步地可以使用高通量合成技術(shù)在一小時(shí)中即可實(shí)現(xiàn)對(duì)數(shù)十種聚合物（均聚物、共聚物和嵌段聚合物）的高效可控合成。

該反應(yīng)并首次實(shí)現(xiàn)使用氧氣作為外界調(diào)控手段，可對(duì)聚合反應(yīng)進(jìn)行開(kāi)關(guān)。在完全氮?dú)獗Ｗo(hù)下的反應(yīng)，沒(méi)有聚合反應(yīng)的發(fā)生；一旦通入氧氣，聚合反應(yīng)則啟動(dòng)。利用在氧氣環(huán)境下，易于產(chǎn)生自由基這一特性，同時(shí)還開(kāi)發(fā)了一種方便快捷的“聚合物涂寫(xiě)”技術(shù)，該項(xiàng)研究為開(kāi)拓新的聚合方法提供了一條溫和、快速、高效的途徑。

圖2. 氧氣“開(kāi)/關(guān)”式調(diào)控活性自由基聚合反應(yīng)；表面涂寫(xiě)及聚合物薄膜的表征

  以上研究結(jié)果近期發(fā)表于化學(xué)領(lǐng)域權(quán)威期刊《德國(guó)應(yīng)化》（Angew. Chem.）上。詳情請(qǐng)見(jiàn)：Oxygen initiated and regulated controlled radical polymerization under ambient conditions Angew. Chem. Int. Ed., 2018, DOI: 10.1002/anie.201805212

  論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/anie.201805212
