私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近年來，金屬鹵化物鈣鈦礦材料由于具有優(yōu)異的光電性質(zhì)和潛在的應(yīng)用前景，引起了人們廣泛關(guān)注。基于金屬鹵化物鈣鈦礦納米晶的尺寸和組份依賴的能帶隙可調(diào)、高光吸收系數(shù)、高熒光量子產(chǎn)率、窄的熒光發(fā)射半峰寬、可調(diào)的斯托克斯位移、簡便的溶液相合成等特點(diǎn)，鈣鈦礦納米晶體是實(shí)現(xiàn)廣色域顯示器件和太陽能聚光發(fā)電窗戶應(yīng)用的理想發(fā)光材料。

  近年來，南京大學(xué)現(xiàn)代工程與應(yīng)用科學(xué)學(xué)院鄧正濤教授課題組在鉛基鹵化物鈣鈦礦納米晶的尺寸、形貌、組分和晶型可控制備領(lǐng)域發(fā)表了系列工作，如：1. ACS Nano 2016,10, 3648-3657；2. Chem. Mater. 2017, 29 , 2157-2166；3. Nanoscale 2017, 9, 7252-7259；4. J. Phys. Chem. Lett. 2017, 8, 3853-3860；5. Chem. Commun. 2018, 54, 2804-2807；6. Chem. Commun. 2018, 54, 4021-4024；7. Nanoscale , 2018, 10, 7658-7665。盡管發(fā)光鉛鹵鈣鈦礦納米晶在材料的制備和性能研究上取得了長足的進(jìn)步，但是在實(shí)際應(yīng)用中的進(jìn)展明顯滯后。例如，在顯示器件和發(fā)電窗戶的實(shí)際應(yīng)用環(huán)境中，暴露在光、熱、水、氧和機(jī)械力作用下的穩(wěn)定性較差，老化測試達(dá)不到實(shí)際應(yīng)用的要求。

  最近，該團(tuán)隊(duì)采用可聚合的甲基丙烯酸月桂酯為溶劑以熱注射法制備了銫鉛溴納米晶原液，直接與低聚物和引發(fā)劑混合，通過紫外光聚合原位制備了高質(zhì)量的納米晶-高分子復(fù)合薄膜。該工作發(fā)表于2019年3月出版的ACS Applied Materials & Interfaces上。與傳統(tǒng)方法相比，甲基丙烯酸酯單體制備的鈣鈦礦納米晶不需要繁瑣的離心、分離和再分散，避免純化過程對鈣鈦礦納米晶的破壞。此外，與經(jīng)典的十八烯體系純化后制備的納米晶-高分子復(fù)合薄膜相比，甲基丙烯酸月桂酯體系制備的薄膜具有更優(yōu)異的光學(xué)性能，絕對熒光量子產(chǎn)率可高達(dá)85%~90%，在氙燈照射下表現(xiàn)出了優(yōu)異的光穩(wěn)定性，而傳統(tǒng)方法制備的薄膜的絕對熒光量子產(chǎn)率僅為54%，在光照下其光學(xué)性能迅速下降。甲基丙烯酸月桂酯體系制備的復(fù)合薄膜具有良好的耐水性和耐熱性（50 ℃水中加熱了200 h，仍然保持90%的發(fā)光效率）。采用高絕對熒光量子產(chǎn)率的綠光發(fā)射的復(fù)合薄膜和紅色發(fā)射熒光粉（KSF）作為液晶背光中藍(lán)光發(fā)光二極管（LED）的下轉(zhuǎn)換熒光材料制備了原型顯示器件，其在國際照明委員會（CIE）1931顏色空間中的色域覆蓋率為115%，同時具有很高的光學(xué)穩(wěn)定性。這些進(jìn)展為鉛鹵鈣鈦礦納米晶材料在廣色域顯示器件中的應(yīng)用奠定了良好的基礎(chǔ)。

圖1.新方法制備鹵化鉛鈣鈦礦納米晶-高分子復(fù)合光學(xué)膜的示意圖及在廣色域顯示器件中的應(yīng)用（ACS Applied Materials & Interfaces，2019,11, 9317?9325）。

  最近，該團(tuán)隊(duì)還報道了高發(fā)光性能、超穩(wěn)定的甲脒鉛鹵鈣鈦礦納米晶-高分子復(fù)合薄板應(yīng)用于太陽能聚光發(fā)電窗戶。該論文發(fā)表在2019年3月出版的Journal of Materials Chemistry A上，論文提出了二元羧酸作配體的配體輔助的共沉淀法合成甲脒鉛鹵鈣鈦礦納米晶的新策略。由于二元羧酸的強(qiáng)結(jié)合作用，與用油酸作配體合成的納米晶相比，癸二酸作配體合成的甲脒鉛溴納米晶表現(xiàn)出更高的穩(wěn)定性、化學(xué)產(chǎn)率以及絕對熒光量子發(fā)光效率（>90%）。此外，癸二酸作配體的納米晶與聚苯乙烯具有良好的相容性，因此，納米晶-聚苯乙烯漿液具有合適的粘度，可以方便地使用標(biāo)準(zhǔn)的刮刀涂布法將漿液涂布在商用的聚甲基丙烯酸甲酯板上得到太陽能聚光器件。該器件具有明顯的太陽光聚光效果，絕對熒光量子發(fā)光效率為92±5%，在高溫（60℃）、高濕（相對濕度，RH=90%）環(huán)境下穩(wěn)定。這些進(jìn)展為鉛鹵鈣鈦礦納米晶材料在太陽能聚光發(fā)電窗戶中的應(yīng)用奠定了基礎(chǔ)。

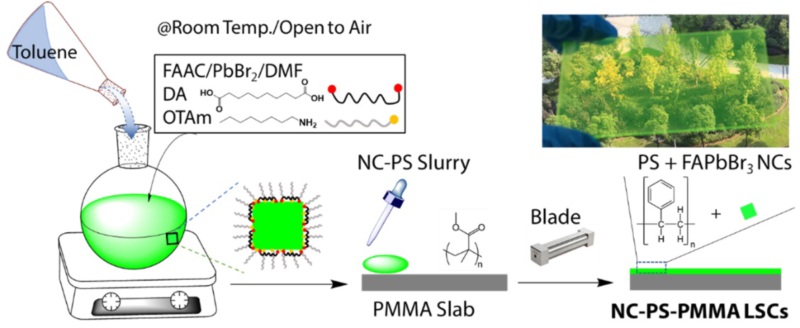

圖2.可控合成甲脒鉛溴納米晶和涂布法制備太陽能聚光發(fā)電窗戶 (Journal of Materials Chemistry A， 2019, 7, 4872–4880)。

  現(xiàn)代工程與應(yīng)用科學(xué)學(xué)院博士研究生童建宇為以上兩篇論文的第一作者。以上工作得到了聶書明教授的悉心指導(dǎo)。現(xiàn)代工程與應(yīng)用科學(xué)學(xué)院張弢教授在高分子材料設(shè)計(jì)方面，北京理工大學(xué)李紅博教授在太陽能聚光器方面做出了重要貢獻(xiàn)。以上工作得到了國家自然科學(xué)基金(Grant No. 51502130)，江蘇省科學(xué)自然基金項(xiàng)目(BK20150581)， 江蘇省“雙創(chuàng)計(jì)劃”， 中央高校基本科研業(yè)務(wù)費(fèi)專項(xiàng)基金和江蘇省納米技術(shù)重點(diǎn)實(shí)驗(yàn)室的資助。

  論文的鏈接：

  https://pubs.acs.org.ccindex.cn/doi/abs/10.1021/acsami.8b20681

  https://pubs.rsc.org/en/content/articlelanding/2019/ta/c8ta12149d/unauth#!pAbstract
