私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚氨酯是一種嵌段類的共聚物，通常呈現微相分離的形貌，具有較好的機械強度和優良的循環拉伸性能�；谥咀瀹惽杷狨サ木郯滨ゾ哂型该�，不易黃化的優點，但是其機械強度往往較低，循環拉伸性能普遍較差。聚乳酸是一種生物基可降解材料，其原料來源廣泛，產品使用與終結綠色環保，并且具有較高的機械強度。將聚乳酸鏈引入脂肪族異氰酸酯基的聚氨酯中作為軟段，可以在提高聚氨酯的力學性能的同時提高綠色成份含量。因此，研究聚乳酸鏈段對聚氨酯材料的結構與性能的影響具有重要意義。

  基于上述背景，中國科學院寧波材料所生物基高分子課題組的張若愚研究員等人采用開環共聚的方式，以丙交酯為單體，1,4-丁二醇為鏈轉移劑，合成低分子量的聚乳酸二元醇(PLLA)。然后以PLLA、聚四氫呋喃二元醇(PTMG)為軟段, 4,4''-二環己基甲烷二異氰酸酯(HMDI)和1,4-丁二醇(BDO)為硬段，采用二步法合成一系列不同PLLA含量的聚氨酯材料(圖1)。應力應變曲線(圖2)表明PLLA含量越高，會使聚氨酯材料的機械強度越好，但是也會同時降低斷裂伸長率。拉伸過程也會破壞聚氨酯材料中的PLLA晶體以及異氰酸硬段與PLLA鏈間的氫鍵(圖3)。

圖1. 聚氨酯樣品的合成

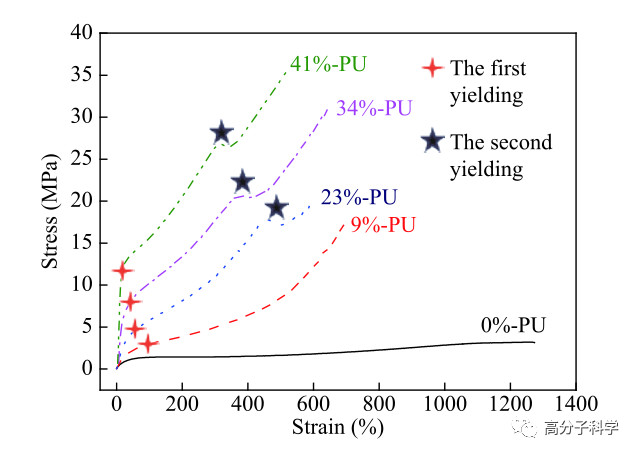

圖2. 聚氨酯材料的應力應變曲線

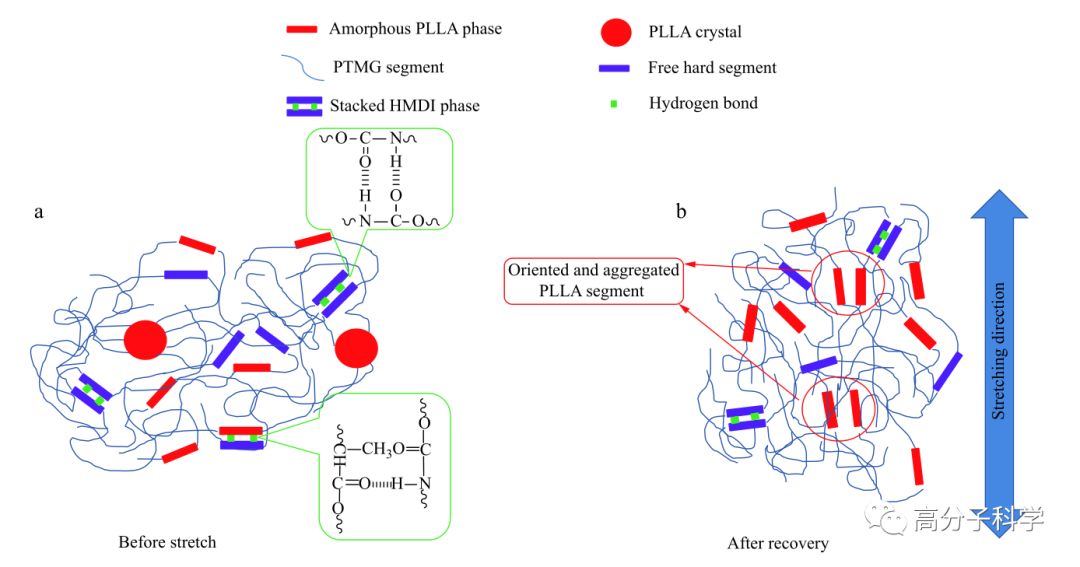

圖3. 拉伸前后聚氨酯材料的微觀結構示意圖

  石磊碩士研究生是該論文的第一作者，張若愚研究員、朱錦研究員和湯兆賓高級工程師為通訊作者。該項工作得到國家重點研發項目(No. 2017YFB0309300)，國家自然科學基金(No. 51773218)，中科院青年創新促進會(No. 2018338), 以及寧波市自然科學基金(No. 2018A610109)的資助。

  該工作即將發表于Chinese Journal of Polymer Science。

  論文鏈接：https://link.springer.com/article/10.1007%2Fs10118-019-2283-3
