私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

搜索:
可自愈合的抗菌涂層更好地抵御細菌侵襲
2019-06-29  來源:中國聚合物網

  體內植入物在使用過程中容易成為各種微生物粘附、繁殖的溫床,從而造成病菌感染。病菌感染是造成體內植入手術失敗的重要原因之一,輕則必須取出植入物,重則造成死亡。僅以導尿管舉例,美國每年因導尿管引起的尿道感染就造成超過4億美元的損失。因此,改善植入物的表面性質,減少細菌在植入物表面的粘附尤其重要。在植入物表面制備抗菌涂層是比較行之有效的一種方法,目前常見的抗菌涂層往往存在負載的藥物釋放行為難以控制、涂層易損傷等問題,限制了抗菌涂層的有效應用。利用抗菌高分子制備具有表面抗菌活性、且具有自愈合效果的抗菌涂層能夠更好地阻止細菌對植入物表面的粘附和污染。

  西北工業大學黃維院士團隊李鵬教授課題組長期關注于抗菌高分子材料的設計、合成以及生物材料表面抗菌涂層的構建。近來,該課題組與西北農林大學王林副教授合作,通過在聚乙烯亞胺 (PEI)上修飾疏水的烷基側鏈,得到了癸基-聚乙烯亞胺(DPEI),能夠有效提高PEI對大腸桿菌、金黃色葡萄球菌等典型條件致病菌的抗菌活性。并且DPEI在水溶液中能夠自組裝形成膠束,利用DPEI膠束和聚丙烯酸(PAA),通過層層自組裝(LbL)的方法制備了在損傷后可在短時間內自愈合的抗菌涂層,如圖1所示。

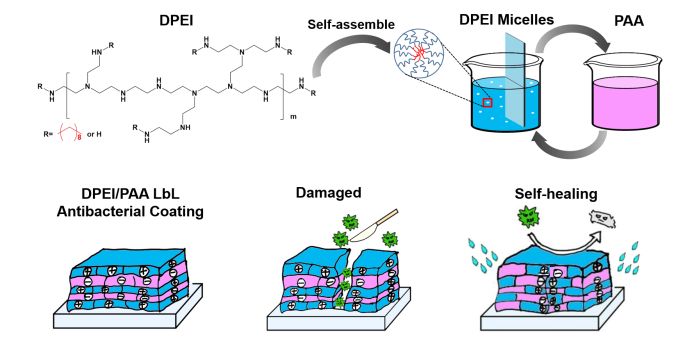

圖1. 利用DPEI制備可自愈合抗菌涂層的過程示意圖

  經過實驗表明,該涂層短期內能夠有效阻止90%以上細菌的粘附;通過進一步的長期抗生物被膜測試,發現該涂層能夠有效阻止生物被膜的形成,與硅橡膠對照組相比,菌落總數可減少99%以上(2.68個對數, 圖2)。

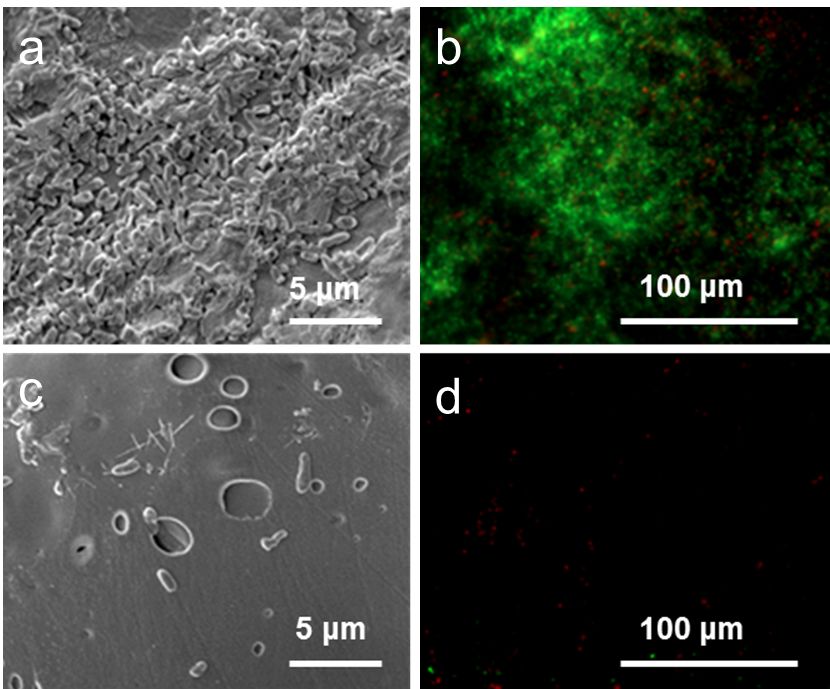

圖2. DPEI/PAA 涂層的抗生物被膜效果,對照組(a, b),DPEI/PAA涂層(c, d)。

  抗菌涂層在運輸、保存、使用過程中容易受到外力損傷,暴露出基材表面,細菌容易在裸露的基材表面粘附、增殖,削弱涂層的抗菌效果。因此制備可自愈合的涂層對提高抗菌涂層的穩定性、延長涂層的使用時間具有重要的意義。基于分子間可逆的相互作用力與分子的流動性,本文中制備的DPEI/PAA涂層能夠在濕潤的情況下,快速實現自愈合,結果如圖3所示。(DPEI/PAA)*59.5涂層可以在30 min內完全實現自愈合,并能實現多次重復損傷后的自愈合。

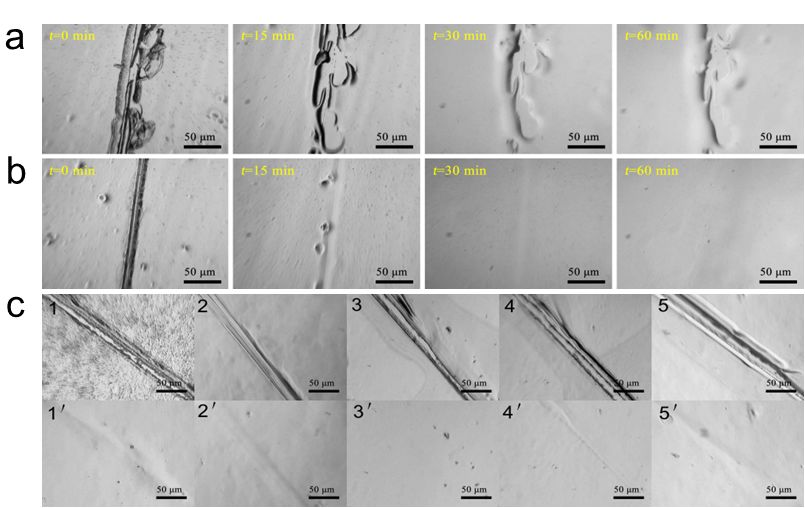

圖3. DPEI/PAA涂層的自愈合效果:(a)(DPEI/PAA)*29.5,(b)(DPEI/PAA)*59.5,(c)(DPEI/PAA)*59.5的五次重復損傷與自愈合。

  更重要的是,該涂層能夠通過自愈合有效減少細菌對劃痕損傷區域的粘附和污染,確保涂層的抗菌效果,如圖4所示。

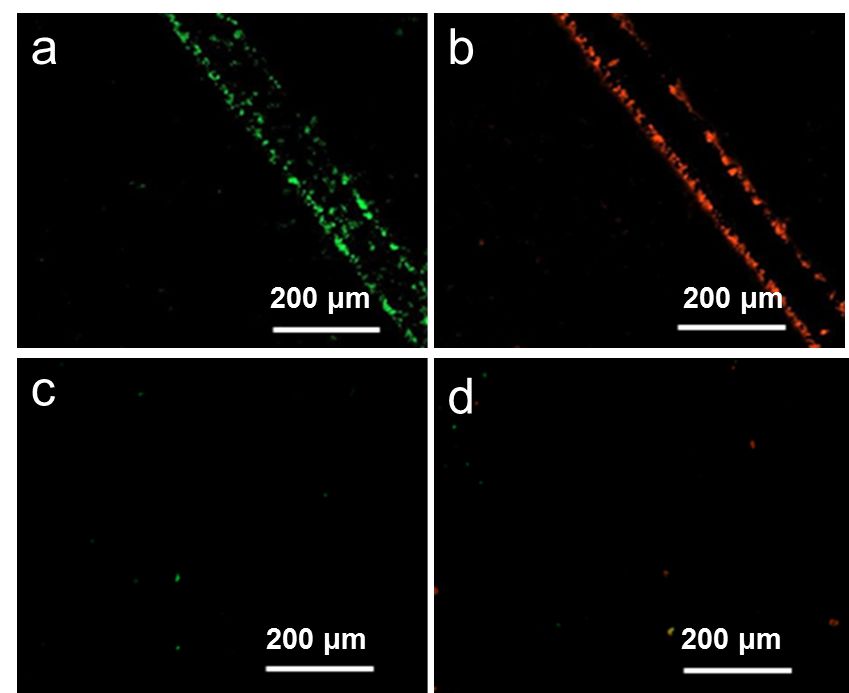

圖4. 自愈合對抗菌涂層性能的影響:(a, b)不可自愈合的涂層在受損傷的區域沾染了大量病菌;(c, d)可自愈合的DPEI/PAA涂層在受到損傷后可快速愈合,避免了病菌對損傷區域的污染。

  相關結果發表在J. Mater. Chem. B, 2019,7, 3865-3875,南京工業大學的碩士研究生王倩倩和西北農林科技大學的王林副教授為本文的共同第一作者,西北工業大學黃維院士李鵬教授是本文的共同通訊作者。該研究得到國家重點研發計劃(2018YFC1105402和2017YFA0207202)、國家自然科學基金(21875189和21808188)、江蘇省重點研發計劃(BE2017740)等基金的資助。

  全文鏈接:https://doi.org/10.1039/C9TB00498J

版權與免責聲明:中國聚合物網原創文章。刊物或媒體如需轉載,請聯系郵箱:info@polymer.cn,并請注明出處。
(責任編輯:xu)
】【打印】【關閉

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
主站蜘蛛池模板: 岳西县| 昭平县| 平湖市| 开封市| 闽清县| 金阳县| 苏尼特右旗| 呼图壁县| 武川县| 上林县| 西藏| 女性| 宜昌市| 陈巴尔虎旗| 镇远县| 从江县| 泉州市| 高密市| 汤阴县| 扬中市| 武川县| 乐东| 三江| 台南市| 富宁县| 临澧县| 安义县| 温州市| 嘉义市| 临清市| 赤峰市| 翁源县| 镇赉县| 囊谦县| 平邑县| 行唐县| 灵山县| 桐乡市| 保靖县| 武清区| 茶陵县|
