目前,如何收集傳統工業和生活中產生的大量廢熱,進一步提高能源的利用率,成為研究者們關注的焦點。其中,熱電器件具有結構簡單,易于搭建設備等優點。但傳統的熱電材料依靠電子在溫度梯度下輸運,它們的塞貝克系數只有幾十至幾百mV/K,而且進一步提高塞貝克系數不可避免的導致其電導率的下降。相較傳統的電子熱電材料,離子導體可以有mV/K量級的塞貝克系數。但離子導體的電導率通常遠小于電子導體。因此,發展提高離子塞貝克系數和離子電導率的有效方法成了現在研究的重點。

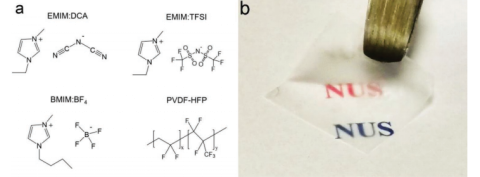

圖1. 相關離子液體,聚合物化學結構式以及制備的柔性離子液體膠薄膜
最近,新加坡國立大學歐陽建勇團隊成功地利用離子液體和各類聚合物制備了半透明柔性離子液體凝膠 (圖1)。通過調控離子液體與聚合物的比例,離子液體凝膠可以有高達26 mV/K的離子塞貝克系數。這是迄今在電子型和離子型熱電材料里觀察到的最高的塞貝克系數。由于對應的離子電導率為 6.7 mS/cm, 以及材料自身的低熱導率0.176 W/(mK),這種離子液體凝膠的ZT可達到0.75,已經優于絕大多數的有機電子熱電材料。關于這種離子液體膠的高塞貝克系數,他們的研究表明這來源于離子與聚合物極性官能團的相互作用。

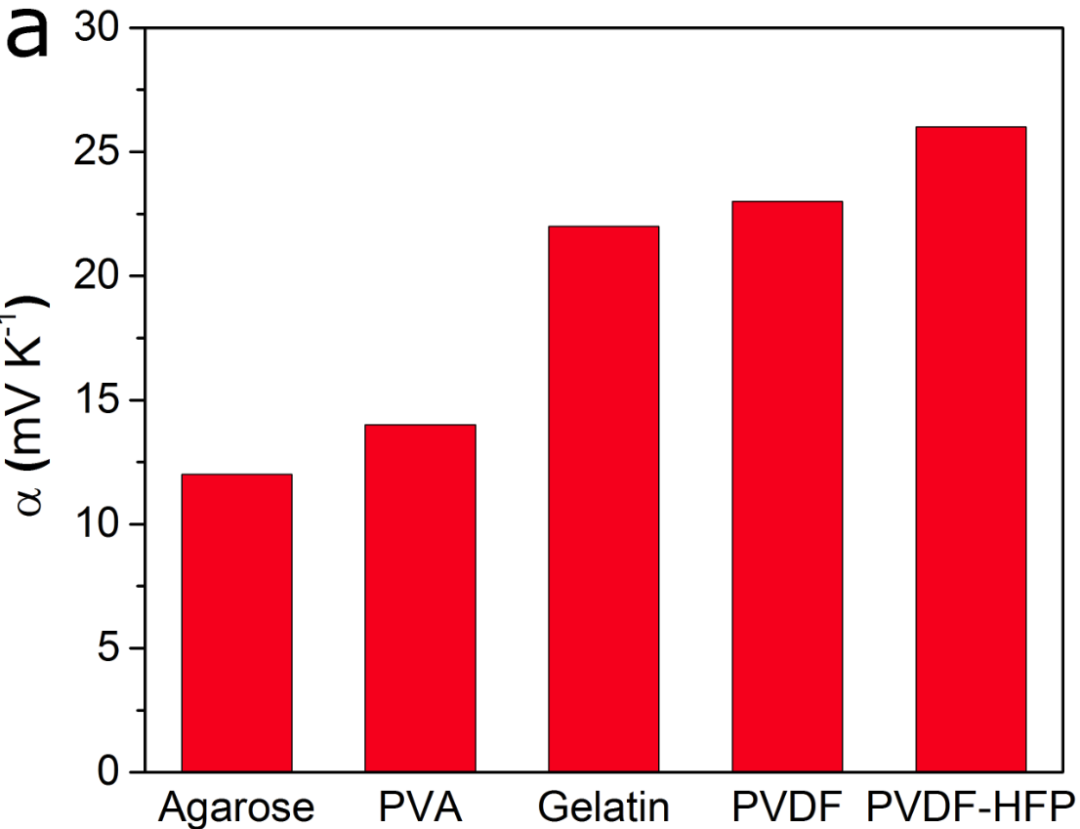

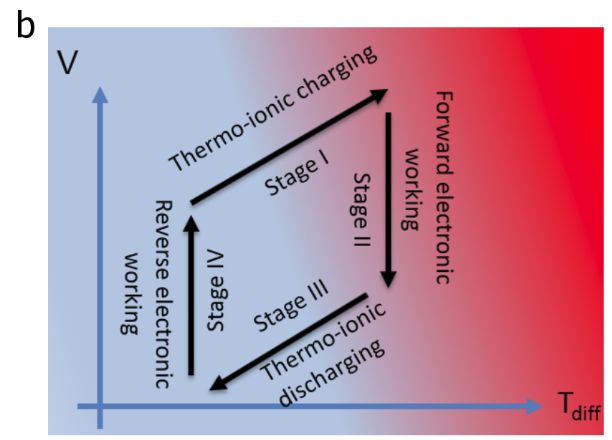

圖2. 不同離子液體膠離子塞貝克系數及其熱電轉換原理
該團隊進一步研究了離子液體凝膠電容的熱電轉換應用(圖2)。熱電電容的工作模式包括四步熱循環過程將熱量轉換成電能,且轉換效率接近于同等ZT值的電子熱電材料。相關作品以Flexible Quasi-Solid State Ionogels with Remarkable Seebeck Coefficient and High Thermoelectric Properties為題發表在先進能源材料 (Adv. Energy Mater. 2019, 1901085)。該論文的第一作者為程漢霖博士,通訊作者是歐陽建勇教授。
論文鏈接:https://onlinelibrary.wiley.com/doi/10.1002/aenm.201901085
- 南方科技大學郭傳飛教授團隊 Matter:柔性傳感器界面再突破 - 超細微柱賦能強韌粘接與高靈敏感知 2025-07-01
- 華科大吳豪等 Sci. Adv.:可重復使用柔性電子系統用于醫療健康監測 2025-06-26
- 南開劉遵峰教授課題組招收2026年入學推免碩士、直博生等 - 材料學、化學、高分子、生物學、紡織與纖維、計算模擬、電子信息... 2025-06-13
- 遼寧大學孟慶博/宋智凝團隊 Nano Lett.:用于無溶劑深度氧化脫硫的親水性離子液體凝膠微球 2024-12-03
- 東華大學武培怡/孫勝童團隊《Adv. Mater.》:可剝離硬化的自粘附凝膠 2023-12-17
- 山東農業大學王曉琳課題組《Mater. Horiz.》:高效自愈合和高回彈的熒光雙網絡離子液體凝膠用于人體運動監測 2023-01-13
- 南郵謝燕楠教授團隊 Nano Energy:用于低品位熱能收集的高拉伸和高塞貝克系數的碲納米線摻雜熱電水凝膠 2023-08-01
