私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚合誘導(dǎo)自組裝（Polymerization-Induced Self-Assembly, PISA）是近年來高分子化學與物理領(lǐng)域發(fā)展起來的一種新興的自組裝方法，它能夠克服傳統(tǒng)自組裝工藝中的諸多缺陷，例如它可以在高濃度下制備多分散性嵌段共聚物，適用于大規(guī)模的工業(yè)生產(chǎn)；聚合誘導(dǎo)自組裝可以產(chǎn)生一系列豐富的自組裝形貌，為各類潛在的應(yīng)用提供了可能。近年來涌現(xiàn)出一大批基于PISA系統(tǒng)的實驗工作，以及由此衍生出的聚合誘導(dǎo)重組裝體系。然而由于受實驗觀測手段的限制，對于PISA過程發(fā)生的熱力學機理和動力學轉(zhuǎn)變過程，還有很多不明確的地方。華南師范大學劉鴻教授課題組近期采用耗散粒子動力學模擬方法結(jié)合隨機聚合反應(yīng)模型，對聚合誘導(dǎo)自組裝過程進行了系統(tǒng)的模擬研究，為實驗工作者理解和改進PISA工藝提供了新的理論幫助。

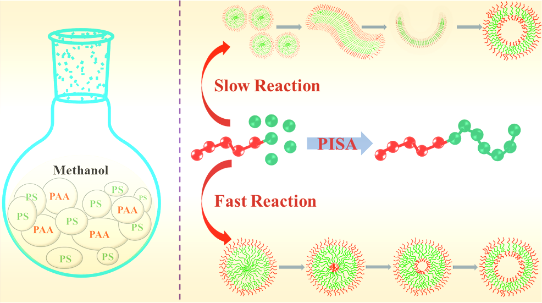

圖1. 聚合誘導(dǎo)自組裝示意圖。模擬研究表明不同鏈增長速率下的PISA遵循不同的動力學轉(zhuǎn)變路徑。

  該模擬工作聚焦于一個具體的實驗體系，即三硫代碳酸化的聚丙烯酸（PAA）作為大分子鏈轉(zhuǎn)移劑，與苯乙烯單體（St）在甲醇溶液中聚合生成PAA-b-PS嵌段共聚物的聚合誘導(dǎo)自組裝過程，對其形貌及自組裝的熱力學和動力學機理進行了深入探討（如圖1所示）。該模擬研究基于吉林大學呂中元課題組開發(fā)的GPU加速GALAMOST模擬程序包和描述鏈增長反應(yīng)的SKIPS-GALAMOST模擬平臺而展開。模擬研究首先證明該聚合反應(yīng)遵循一級反應(yīng)動力學，因此模擬所重現(xiàn)的鏈增長過程中疏溶劑嵌段的分子量及其分布是客觀且正確的。模擬研究顯示，作為一個典型的非平衡態(tài)自組裝過程，PISA展示出了清晰的動力學轉(zhuǎn)變路徑，即從反應(yīng)初期分散的小膠束到融合為蠕蟲狀膠束，再轉(zhuǎn)變到中間態(tài)的層狀膠束的過程；層狀膠束的自發(fā)彎曲進而形成閉合的囊泡結(jié)構(gòu)；相鄰的囊泡結(jié)構(gòu)在接下來的演化過程中進一步融合，最終形成較大的柱狀囊泡。其動力學演化如圖2所示。

圖2. 上圖：計算機模擬給出的不同時刻聚合誘導(dǎo)自組裝的形貌構(gòu)象。下圖：聚合誘導(dǎo)自組裝的動力學轉(zhuǎn)變路徑示意圖。

  模擬研究還表明，通過調(diào)控親溶劑嵌段和疏溶劑嵌段的比例，可以有效地調(diào)控PISA過程所產(chǎn)生的自組裝形貌。增加疏溶劑嵌段的鏈長將會導(dǎo)致囊泡腔尺寸變小，進而產(chǎn)生囊泡和復(fù)合膠束結(jié)構(gòu)的共存狀態(tài)。此外，反應(yīng)物濃度的改變也會強烈影響自組裝的形貌特征。例如模擬展示了反應(yīng)物從低濃度向高濃度變化時，自組裝結(jié)構(gòu)從球狀膠束向多室囊泡的轉(zhuǎn)變。最后，模擬研究顯示，聚合反應(yīng)的速率也在一定程度上影響到了PISA自組裝形貌。計算機模擬研究通過在PISA中耦合一個較快鏈增長發(fā)生的聚合反應(yīng)過程，發(fā)現(xiàn)其動力學轉(zhuǎn)變路徑與之前較慢的聚合過程完全不同。在快速鏈增長的PISA自組裝過程中，疏溶劑嵌段和親溶劑嵌段經(jīng)歷了一個特有的flip-flop轉(zhuǎn)變，從而形成最終的囊泡結(jié)構(gòu)（如圖3所示）。該模擬研究為系統(tǒng)地理解聚合誘導(dǎo)自組裝過程的控制因素提供了理論幫助，同時對改進實驗工藝有一定的指導(dǎo)作用。

圖3. 上圖：快速聚合反應(yīng)下的聚合誘導(dǎo)自組裝模擬形貌構(gòu)象圖；下圖：快速聚合反應(yīng)下的聚合誘導(dǎo)自組裝過程動力學轉(zhuǎn)變路徑示意圖。

  以上成果發(fā)表在最新一期的Macromolecules雜志上。論文題目為“Insight into the Polymerization-Induced Self-Assembly via a Realistic Computer Simulation Strategy”，華南師范大學化學學院“環(huán)境理論化學教育部重點實驗室”劉鴻教授為文章的通訊作者，吉林大學碩士研究生閆玉豆為文章的第一作者。

  該研究得到了國家自然科學基金面上項目、德國洪堡基金會“洪堡學者”項目以及華南師范大學青年拔尖人才支持計劃的資助。

  論文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.9b01051
