隨著世界經(jīng)濟(jì)的發(fā)展,每年排放的以含油廢水和乳化油為代表的油水混合物會(huì)造成巨大的經(jīng)濟(jì)損失,并危害生態(tài)環(huán)境。傳統(tǒng)的撇油、浮選、離心等油水分離方法不足以分離小于5μm的乳化液滴,這對(duì)油水分離技術(shù)提出了巨大的挑戰(zhàn)。近年來(lái),受生物啟發(fā)的超浸潤(rùn)分離膜的研究對(duì)解決該油水混合物尤其是乳液的分離提供了新的思路。其中,開發(fā)對(duì)100~1000nm范圍內(nèi)的液滴具有高排斥性的超浸潤(rùn)膜材料,尤其是超浸潤(rùn)分離膜規(guī)模化制造技術(shù),是解決該問(wèn)題的核心和關(guān)鍵所在。
圖1. a、b為同軸靜電紡絲與普通靜電紡絲過(guò)程的對(duì)比,c為PVDF-co-PDMS-AS納米纖維膜的設(shè)計(jì)概念的演變
近日,哈爾濱工業(yè)大學(xué)教授、英國(guó)皇家化學(xué)會(huì)會(huì)士、城市水資源與水環(huán)境國(guó)家重點(diǎn)實(shí)驗(yàn)室成員邵路團(tuán)隊(duì)與哈爾濱工業(yè)大學(xué)(威海)中歐膜技術(shù)研究院副院長(zhǎng)、海洋科學(xué)學(xué)院教授張瑛潔團(tuán)隊(duì)合作,采用簡(jiǎn)單的同軸靜電紡絲技術(shù),構(gòu)建了超疏水納米纖維膜,展現(xiàn)出優(yōu)異的油包水乳液分離性能。在高壓電場(chǎng)下,聚二甲基硅氧烷(PDMS)前驅(qū)體與聚偏二氟乙烯(PVDF)溶液在噴絲頭中強(qiáng)迫混合擴(kuò)散,溶液發(fā)生相轉(zhuǎn)化,由于聚合物溶質(zhì)粘度(PDMS和PVDF)和助溶劑(THF和DMF)的蒸發(fā)速率的差異,形成了嵌入微球的納米纖維膜(PVDF-co-PDMS)。進(jìn)一步設(shè)計(jì)了具有超快滲透性能和優(yōu)異分離性能的非對(duì)稱復(fù)合膜(PVDF-co-PDMS-AS)。
圖2. 膜的化學(xué)結(jié)構(gòu)和表面形貌研究
圖3 膜表面潤(rùn)濕性的研究
通過(guò)同軸靜電紡絲技術(shù)制備的PVDF-co-PDMS膜和PVDF-co-PDMS-AS膜的純水接觸角分別達(dá)到155.1°和157.4°,并且其水下油接觸角可在1s內(nèi)達(dá)到0°,表現(xiàn)出優(yōu)異的超疏水-水下超親油性。此外,納米纖維膜還具有出色的抗水粘附性,最低滾動(dòng)角約為6.7°。

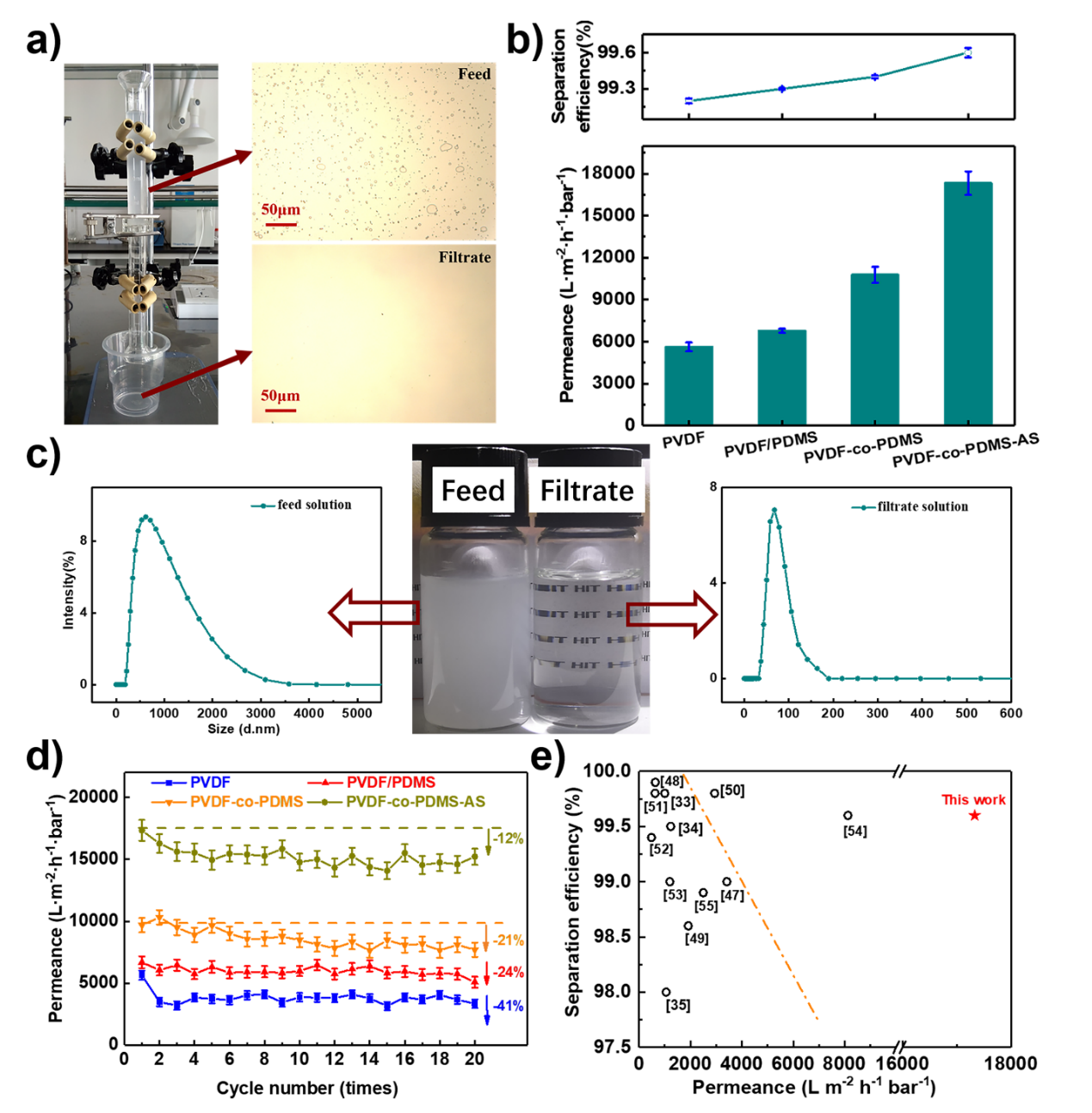

圖4 膜的油包水乳液分離性能的研究
油包水乳液經(jīng)過(guò)膜過(guò)濾后變得透明,在顯微鏡下不能觀察到液滴的存在。憑借精心定制的膜結(jié)構(gòu)和表面性能,該膜對(duì)正辛烷包水乳液的滲透性能達(dá)到17,331 L m-2 h-1 bar-1,分離效率高達(dá)99.6%,對(duì)200nm以上的水滴可以實(shí)現(xiàn)100%去除。經(jīng)過(guò)20次的循環(huán)使用,仍可保持88%的原始滲透性能。該種膜表現(xiàn)的超快滲透性和出色的分離效率優(yōu)于文獻(xiàn)報(bào)道數(shù)值。最重要的是,該技術(shù)可以實(shí)現(xiàn)770cm2大小膜片的連續(xù)生產(chǎn)并且可通過(guò)更改滾筒接收器的尺寸進(jìn)一步擴(kuò)大。
哈爾濱工業(yè)大學(xué)(威海)海洋學(xué)院程喜全副教授為該論文的第一作者,哈爾濱工業(yè)大學(xué)化工與化學(xué)學(xué)院邵路教授為該論文的通訊作者。
論文鏈接:https://doi.org/10.1021/acsnano.1c00158
作者介紹:
青年教師程喜全鏈接:http://homepage.hit.edu.cn/chengxiquan
張瑛潔教授鏈接:http://yjsc.hitwh.edu.cn/2017/0519/c1096a41260/page.htm
邵路教授鏈接:http://homepage.hit.edu.cn/shaolu 或https://publons.com/researcher/1307969/lu-shao/publications/
- 神戶大學(xué)Hideto Matsuyama教授團(tuán)隊(duì) AM: 等級(jí)多孔超雙親性 Torlon 膜的制備與可切換油水分離研究 2025-03-28
- 哈工大邵路教授團(tuán)隊(duì) Sci. Adv.:用于超快油水分離的可生物降解靜電紡絲超親水納米纖維膜 2023-08-31
- 武漢紡大劉延波教授、清華危巖教授與合作者 Fuel綜述:開發(fā)用于油水分離的納米纖維氣凝膠的最新進(jìn)展 2023-08-07
- 浙理工胡毅教授 Nano Energy:基于異質(zhì)界面工程Janus結(jié)構(gòu)復(fù)合納米纖維膜實(shí)現(xiàn)高性能全固態(tài)鋰金屬電池 2025-05-20
- 南科大王湘麟教授、陳柔羲副教授/天工大范杰教授:用于高性能電磁干擾屏蔽的核殼PANI/PVDF@PANI納米纖維復(fù)合膜 2024-02-20
- 南京工業(yè)大學(xué)孫世鵬/常州大學(xué)陸天丹 AFM綜述:不對(duì)稱電紡納米纖維膜的構(gòu)筑及液體分離的探索 2023-12-02
- 倫敦瑪麗女王大學(xué)陸遙教授、孟思宇博士 《ACS Nano》綜述:超浸潤(rùn)材料的制造、應(yīng)用及環(huán)境可持續(xù)性 2025-03-18
