私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  純有機室溫磷光材料是近些年快速發展起來的一種在激發光源停止后仍能保持長時間持續發光的材料。因為有機室溫磷光分子易修飾、發射波長范圍廣、以及三重態能級可調控等特點，在多色發射、信息傳感、生物成像等方面有巨大的應用前景。但是，由于磷光材料本身的躍遷發射機制，大多數有機室溫磷光材料的磷光壽命和余輝持續時間較短 （圖一）。同時，由于使用晶體工程實現的室溫磷光材料很難大面積地進行應用，以及在復雜環境條件下應用受限。因此，開發壽命長、亮度高、且可大面積制備的溫磷光材料極其重要。

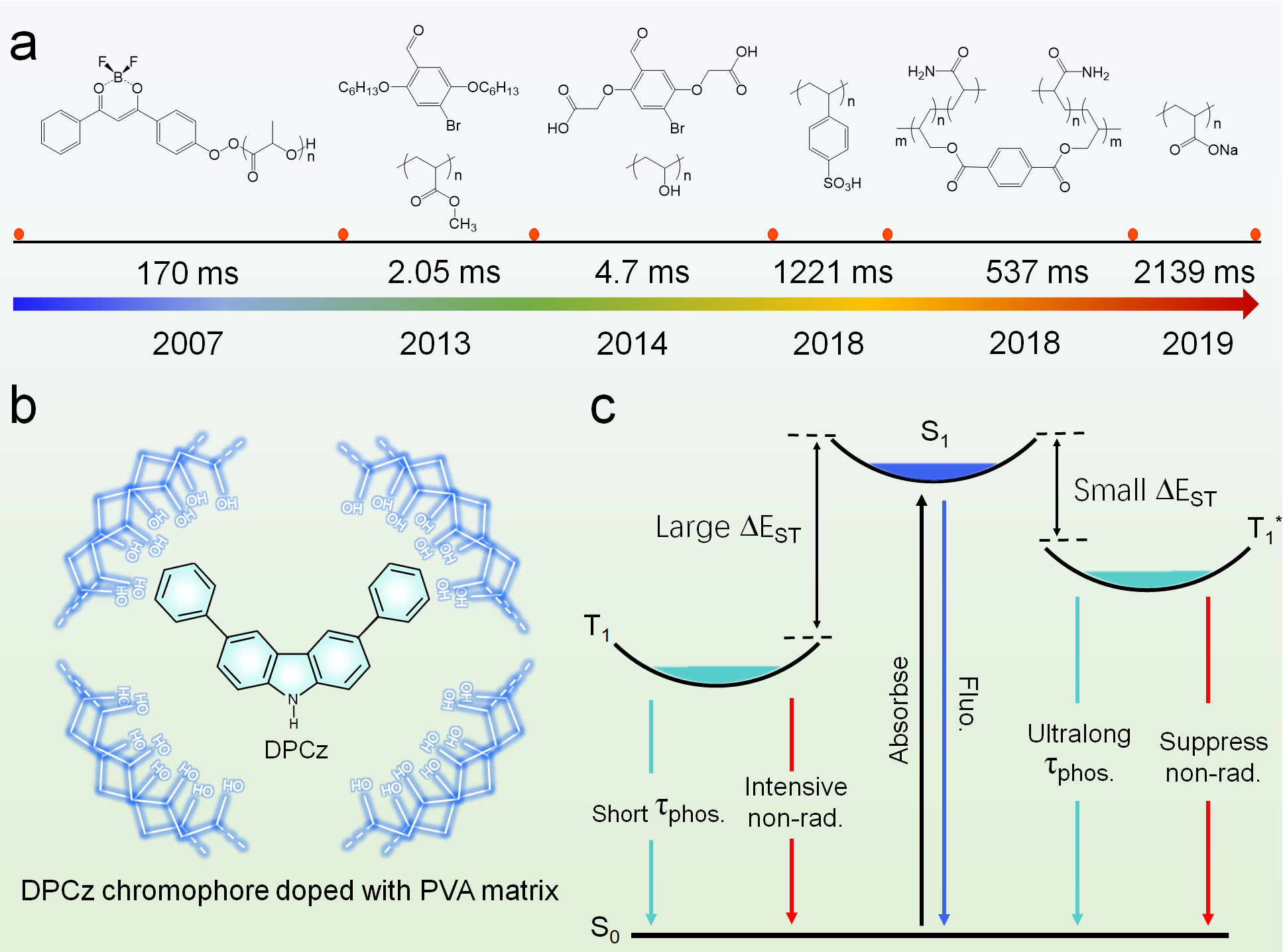

圖一  (a) 長壽命室溫磷光材料的發展趨勢；(b) 實現聚合物基長壽命室溫磷光發射的策略；(c) 該工作中長壽命室溫磷光的輻射躍遷機制。

  針對目前室溫磷光材料存在的以上問題，楊朝龍教授課題組與南洋理工大學趙彥利教授課題組合作，通過對磷光分子的篩選和摻雜體系的設計，并結合抑制磷光體三重態激子的非輻射躍遷策略，開發了3,6-二苯基(9H)咔唑（DPCz）等一系列有機室溫磷光摻雜體系。如圖二所示，在室溫條件下，停止激發后的DPCz薄膜材料不僅其磷光壽命高達2044.86 ms，余輝時間長達20 s，7H-二苯并[c,g]咔唑（DBCz）薄膜的余輝亮度高達158.4 mcd m²，在日光條件下清晰可辯，并且這一系列薄膜具備透明、柔性、可大面積制備的特性。

圖二  DPCz 摻雜薄膜的室溫磷光發光性能。

  除了形成大量的氫鍵作用大幅度抑制聚合物基質中磷光體的非輻射躍遷之外。研究結果表明，對于類似3,6-二苯基（9H）咔唑這種近似平面型的磷光分子，在與含有大量羥基的聚合物基質（PVA）共摻雜之后，磷光小分子會與PVA分子鏈通過共組裝形成越來越多且緊密的聚集體（圖三），從而使得摻雜體系單重態（S₁）與三重態（T₁）之間的能級差最小化，最小化的能級差允許更多的單重態激子竄越到三重態，從而提升體系的室溫磷光性能。

圖三 不同摻雜濃度體系的共組裝過程。

  該系列的長壽命室溫磷光薄膜不僅具有非常長的磷光壽命和余輝時間，并且同時具備高亮度、透明、柔性、可大面積制備的特點。如圖四所示，這種優異的發光薄膜在拉伸150%的情況下，其熒光和磷光性能基本保持不變，有望在實際中進行應用。我們利用普通的紫外發光二極管，通過在其表面涂覆的無定發光材料后制備了一系列具有優異性能的發光器件。另外，這種薄膜通過各種拉伸、折疊、滾壓、卷曲等方法，制備了系列大面積、余輝壽命長、且透明的三維實體，具有潛在的應用價值。

圖四 DPCz摻雜薄膜拉伸后的發光性能及應用。

  以上相關成果以題為“Large-Area, Flexible, Transparent, and Long-Lived Polymer-Based Phosphorescence Films”發表在《Journal of the American Chemical Society》上。論文的第一作者為重慶理工大學材料科學與工程學院2018級碩士研究生張永鋒，通訊作者為楊朝龍教授，共同通訊作者為南洋理工大學化學與生物化學系趙彥利教授。該研究工作得到了國家自然科學基金、重慶市科技局、重慶市教委、新加坡學術研究基金等項目的大力支持。

  論文鏈接: https://pubs.acs.org/doi/10.1021/jacs.1c05213
