私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  水凝膠組織粘合劑由于良好的生物相容性以及組織相似性在傷口敷料、組織修復(fù)、藥物傳遞、智能可穿戴電子設(shè)備等領(lǐng)域具有廣闊的應(yīng)用前景。水凝膠實(shí)現(xiàn)有效界面粘接需要滿足兩個(gè)前提條件：一是水凝膠表面存在可以和粘附界面形成相互作用的官能團(tuán)；二是水凝膠基體在外力作用下可以有效進(jìn)行能量耗散。傳統(tǒng)水凝膠由于缺乏能量耗散機(jī)制或結(jié)構(gòu)不均勻力學(xué)性能相對(duì)較差。為了提高水凝膠的能量耗散能力，近年來(lái)研究通過(guò)引入有效的可逆交聯(lián)點(diǎn)來(lái)增韌水凝膠，包括雙網(wǎng)絡(luò)水凝膠，納米復(fù)合水凝膠等。然而網(wǎng)絡(luò)交聯(lián)密度增加限制了高分子鏈運(yùn)動(dòng)，影響了與粘附界面的相互作用。因此，如何提高水凝膠基體韌性和界面作用強(qiáng)度之間協(xié)同作用進(jìn)而實(shí)現(xiàn)有效界面粘接仍然存在挑戰(zhàn)。

  針對(duì)以上問(wèn)題，西安交大成一龍研究員課題組利用N-丙烯酰谷氨酸（AGLU）、 N-丙烯酰天冬氨酸（AASP）、 N-丙烯酰氨基丙二酸（AAMI）進(jìn)行自由基聚合， 簡(jiǎn)單快捷地發(fā)展了一系列全新的、基于氫鍵交聯(lián)網(wǎng)絡(luò)的水凝膠組織粘合劑，并系統(tǒng)研究了分子空間位阻對(duì)基體內(nèi)聚能以及界面粘接強(qiáng)度的影響規(guī)律。由于α-碳原子和羧基之間亞甲基數(shù)目對(duì)空間位阻的影響，三種水凝膠中羧基的游離和締合狀態(tài)存在差異，其中聚（N-丙烯酰天冬氨酸）PAASP 水凝膠基體內(nèi)聚能（氫鍵締合羧基）和界面粘接強(qiáng)度（界面游離羧基）實(shí)現(xiàn)協(xié)同作用，不僅具有優(yōu)異的力學(xué)性能，而且表現(xiàn)出有效的組織粘接行為，滿足組織粘合劑的基本需求，具有進(jìn)行緊急自救和組織修復(fù)的應(yīng)用優(yōu)勢(shì)。

圖1. 水凝膠組織粘合劑的設(shè)計(jì)策略。

圖2. PAGLU, PAASP和PAAMI 水凝膠之間的比較。

  從SEM，XPS以及模擬計(jì)算的結(jié)果分析，由于側(cè)鏈亞甲基對(duì)空間位阻的影響，PAAMI，PAASP和PAGLU三種水凝膠基體內(nèi)部參與形成氫鍵的羧基數(shù)目依次減少。PAGLU水凝膠基體氫鍵交聯(lián)密度最低，力學(xué)性能相對(duì)較差；對(duì)于PAAMI水凝膠，水凝膠基體中大部分羧基參與形成氫鍵，界面相互作用相對(duì)較弱；PAASP水凝膠部分羧基參與氫鍵締合有效耗散能量，部分游離羧基與界面形成強(qiáng)相互作用，兩者協(xié)同作用滿足粘接劑的基本需求，表現(xiàn)出更為優(yōu)異的力學(xué)性能和粘接性能。

圖3. PAASP水凝膠的粘附性能。

  PAASP水凝膠對(duì)組織的粘接強(qiáng)度可以達(dá)到120 kPa，與共價(jià)交聯(lián)組織粘接劑相當(dāng)，可以有效密封組織，閉合傷口。為避免水凝膠在組織修復(fù)過(guò)程中引起術(shù)后粘連造成二次損傷，該工作利用紙基Fe³⁺轉(zhuǎn)印方法制備了具有 Janus 結(jié)構(gòu)的組織修復(fù)貼片，其中Fe³⁺轉(zhuǎn)印一側(cè)由于羧基和Fe³⁺配位作用可以降低其與生物組織的粘接（粘接強(qiáng)度 7.9 kPa），而另一側(cè)保持對(duì)受損組織的有效粘接（粘接強(qiáng)度105 kPa）。該 Janus 水凝膠貼片可以在老鼠體內(nèi)胃穿孔模型中同時(shí)實(shí)現(xiàn)傷口愈合和術(shù)后防粘連，有望在創(chuàng)傷修復(fù)中代替手術(shù)縫合得到應(yīng)用。

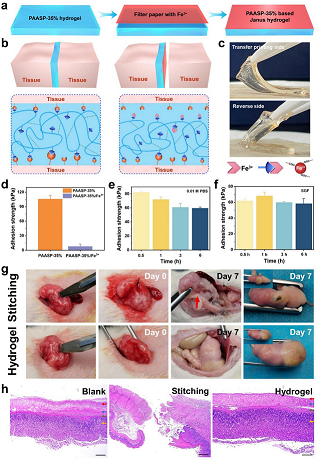

圖4. PAASP Janus水凝膠設(shè)計(jì)策略及作為組織貼片應(yīng)用于胃穿孔修復(fù)。

  相關(guān)工作以“Robust hydrogel adhesives for emergency rescue and gastric perforation repair”為題，發(fā)表于Bioactive Materials。論文的第一作者為西安交通大學(xué)化學(xué)學(xué)院研究生于靜，西安交通大學(xué)化學(xué)學(xué)院成一龍研究員為通訊作者。該研究工作得到國(guó)家自然科學(xué)基金、陜西省顱頜面精準(zhǔn)醫(yī)學(xué)研究重點(diǎn)實(shí)驗(yàn)室、西安交通大學(xué)“青年拔尖人才支持計(jì)劃”、陜西國(guó)際科技合作計(jì)劃等項(xiàng)目的支持。論文的表征及測(cè)試得到西安交通大學(xué)分析測(cè)試共享中心的大力支持。

  原文鏈接：https://www.sciencedirect.com/science/article/pii/S2452199X22002201
