成熟女性生殖真人实图,无码人妻精品一区二区三区不卡 ,清冷学长被迫跪爬开腿求饶视频

浙工大馮杰/張靜團隊、浙江省人民醫院周佳 AHM：用于組織修復和預防術后粘連的“Janus”兩性離子水凝膠貼片

2024-12-10 來源：高分子科技

圖1 SHAN水凝膠制備和體內抗粘連模型應用示意圖

近期，浙江工業大學材料科學與工程學院馮杰教授、張靜副教授團隊聯合浙江省人民醫院周佳醫生通過在水凝膠一側滲透粘合聚合物刷層制備了可生物降解的“Janus”兩性離子水凝膠貼片，并對該水凝膠貼片的不對稱粘附性及體內防粘連行為進行了研究（圖1）。由于交聯劑甲基丙烯酰化透明質酸的可降解性，水凝膠防粘連貼片可以在體內降解為兩性離子聚合物鏈而被代謝。通過非共價相互作用（氫鍵和靜電相互作用）以及粘附面NHS基團與動物組織中所含氨基之間的共價鍵的協同作用，水凝膠貼片能在組織上形成強粘附；同時，貼片的另一面仍保留了兩性離子水凝膠的防污性能，可防止器官、組織間的粘附，從而實現了水凝膠貼片的不對稱粘附性（圖2和圖3）。基于可降解交聯劑，該貼片能夠實現令人滿意的體內外降解（圖4）。進一步，動物實驗證明該貼片能夠有效預防腹腔粘連（圖5）。該水凝膠貼片有望用作防止腹腔粘連的有效物理屏障材料，拓寬了水凝膠材料在醫用敷料領域的應用。該研究工作以A “Janus” zwitterionic hydrogel patch for tissue repair and prevention of post-operative adhesions為題發表在Advanced Healthcare Materials期刊上。浙江工業大學張靜副教授是該論文的第一作者兼通訊作者，浙江省人民醫院周佳醫生為該論文的另一位通訊作者。另外，馮杰教授也是本論文的重要作者。該研究得到國家自然科學基金和浙江省自然科學基金的資助。

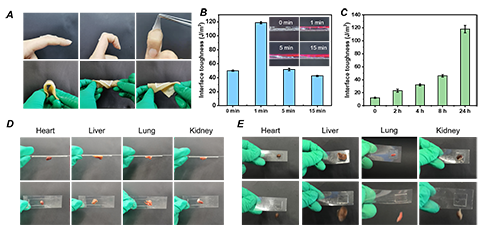

圖2 （A）SHAN水凝膠粘附在手指關節和豬皮膚上的數碼照片。（B）聚合物刷層在SH水凝膠上的滲透深度隨時間的變化，以及將聚合物刷留在基底表面不同時間制備的SHAN水凝膠的界面韌性。（C）不同時間內SHAN水凝膠粘附的界面韌性。（D）SHAN水凝膠在小鼠組織上的粘附行為。（E）SH水凝膠在小鼠組織上的粘附行為。

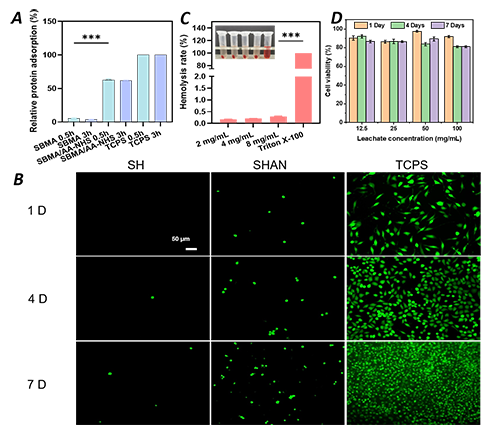

圖3（A）蛋白質在水凝膠和TCPS不同表面上的相對吸附量。（B）L929細胞與不同表面的水凝膠和TCPS共同培養1、4和7天的熒光顯微鏡圖像，以觀察表面細胞粘附情況。（C）SHAN水凝膠的溶血率（0.1% Triton X-100 為陽性對照，PBS 為陰性對照）。（D）L929細胞與不同表面的水凝膠共孵育1、4和7天后的浸出液的細胞存活率。

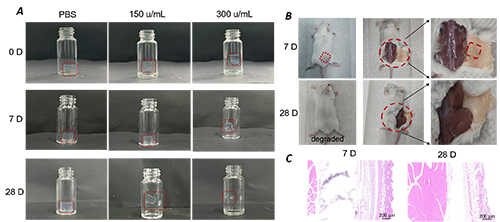

圖4 （A）SHAN水凝膠在不同濃度的透明質酸酶溶液中降解的照片。（B）小鼠皮下包埋SHAN水凝膠7天和28天的照片。（C）SHAN水凝膠包埋7天和28天后周圍組織H&E染色的代表性圖像。

圖5 （A）大鼠腸擦傷-腹壁缺損模型和不同的治療方法（PBS、HA、SHAN水凝膠）。（B）不同治療組 7、14和21天的抗粘連效果評估。（C）各組在預定時間點的粘附評分。

該工作是團隊近期關于兩性離子聚合物水凝膠的最新進展研究之一。兩性離子聚合物單元分子鏈上同時帶有陰、陽離子基團，可以通過溶劑化作用牢固結合水分子，具有優異的抗粘附性能和生物相容性，在生物醫用和工程領域中具有寬闊的應用前景。為此團隊在過去五年中，團隊制備了具有高防污、優異生物相容性和高韌性的雙網絡水凝膠（ACS Appl. Mater. Interface. 2019, 11, 31594-31604；Carbohyd. Polym. 2019, 225, UNSP 115160；J. Mater. Sci. Technol. 2021, 85, 235-244；Carbohyd. Polym. 2021, 257, 117627）；制備了具有高度透明、自愈、可注射和自粘性的水凝膠，可用于3D打印可穿戴的應變傳感器（Mat. Sci. Eng. C-Mater. 2020, 117, 111298）；制備了軟性隱形眼鏡用、防污抗菌、防止眼部細菌感染的兩性離子水凝膠（Eur. Polym. J. 2022, 167, 111037）；以及具有“自防御”機制的防污兩性離子水凝膠涂層（ACS Appl. Mater. Interface. 2022, 14, 56097-56109）；“Janus”智能抗菌水凝膠敷料（ACS Appl. Polym. Mater. 2023, 5, 2596-2606）；可注射兩性離子冷凍凝膠用于腫瘤聯合治療（J. Mater. Chem. B. 2023,11, 2733-2744）；多功能兩性離子微針敷料（Biomater. Sci. 2023,11, 2750-2758）。

原文鏈接：https://doi.org/10.1002/adhm.202404082

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
