私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  油-水乳液是最常見(jiàn)的食品形態(tài)之一。而用固體粒子乳化油-水界面又是食品乳液（凝膠）制備及形態(tài)調(diào)控的常用方法。近年來(lái)，采用不同拓?fù)浣Y(jié)構(gòu)的多糖納米晶，如片狀淀粉納米晶、棒狀纖維素納米晶或球形的殼聚糖納米粒子，來(lái)制備油水乳液逐漸受到研究者們的關(guān)注。一是因?yàn)檫@些基于天然多糖的納米粒子相較于納米二氧化硅等傳統(tǒng)顆粒，被認(rèn)為是相對(duì)安全的（GRAS，Generally Recognized As Safe），因此更適用于食品和化妝品等領(lǐng)域；二是相較于傳統(tǒng)的球形/不規(guī)則粒子，多糖納米晶豐富的拓?fù)浣Y(jié)構(gòu)（剛性棒狀、柔性纖維狀、半剛性盤片狀等）能夠讓乳液制備和形態(tài)調(diào)控的路徑更加多樣化。

  課題組在前期的研究工作中詳細(xì)探究了基于棒狀纖維素納米晶（Polymer, 2018, 156, 136; Food Hydrocolloids, 2019, 94, 114; Journal of Physical Chemistry C, 2017, 121, 18615）和片狀淀粉納米晶（Journal of Colloid & Interface Science, 2022, 607, 1613; Carbohydrate Polymers, 2020, 245, 116561; 230, 115575）的油-水、水-水體系Pickering乳液的制備和形態(tài)調(diào)控，發(fā)現(xiàn)除表面電荷和潤(rùn)濕性外，各向異性多糖納米晶本身的拓?fù)浣Y(jié)構(gòu)，包括長(zhǎng)徑比等，都強(qiáng)烈影響其乳化效果和乳液最終的形態(tài)；且不同種類的納米晶，由于表面性質(zhì)和拓?fù)浣Y(jié)構(gòu)的差異，乳化效果通常差異性較大。一般來(lái)說(shuō)，通過(guò)化學(xué)改性降低納米晶的親水性（提升油相的潤(rùn)濕性）是提升其乳化能力的重要途經(jīng)之一，但表面化學(xué)改性通常有悖于GRAS，且增加了乳液制備的步驟與成本。如果能用未改性的不同種類的多糖納米晶來(lái)協(xié)同調(diào)控乳液形態(tài)，倒不失為理想的方法之一。但這首先需要明確不同種類的多糖納米晶乳化油水體系的差異性及其產(chǎn)生的原因。

  因此，本工作采用纖維素納米晶（CNC）和甲殼素納米晶（ChNC）兩種棒狀多糖納米晶為乳化劑，以橄欖油-水體系為模板，開(kāi)展了乳液的制備與形態(tài)研究。兩種酸解法制備的納米晶雖然長(zhǎng)度和直徑略有差異（圖1上），但長(zhǎng)徑比幾乎相同（~28）。因此它們?cè)谙腋∫后w系中的力學(xué)狀態(tài)幾乎一致，高達(dá)10⁴的自系數(shù)說(shuō)明它們?cè)隗w系中都表現(xiàn)為剛性短棒的平衡態(tài)，不會(huì)彎曲或自我纏結(jié)。不過(guò)它們的表面性質(zhì)則完全不同：正電性的CNC親水性較強(qiáng)，相比而言，負(fù)電性的ChNC親水性下降；因此兩者在水性懸浮液中粘度差異達(dá)一個(gè)數(shù)量級(jí)，而在油性懸浮液中，ChNC體系的粘度比CNC體系卻高了近兩個(gè)數(shù)量級(jí)（圖1下）。由此可見(jiàn)，雖然ChNC和CNC僅在多糖骨架C2位上存在一個(gè)酰胺基團(tuán)的差異（圖1上），但卻足以導(dǎo)致兩者的表面性質(zhì)完全不同。

圖1 未改性的CNC和ChNC的TEM照片以及粒徑分布（上），兩種納米晶的表面浸潤(rùn)性以及水、油懸浮液的粘度（下）

  因此，采用這兩種未改性的納米晶來(lái)乳化同種乳液，有可能存在乳化效果和乳液形態(tài)上的差異，且由于兩種納米晶在乳液中的力學(xué)狀態(tài)一致，因此可能的差異性歸結(jié)于兩種納米晶表面性質(zhì)的不同。正如所料，ChNC表現(xiàn)出比CNC高的多的乳化能力，甚至可以乳化高油占比的體系（7/3 w/w）（圖2上）；相反，當(dāng)油水比達(dá)到5/5以后，CNC則喪失了乳化能力。不過(guò)由于ChNC乳化的體系中易形成液滴簇形態(tài)，因此相比CNC乳化的體系，前者具有較高的應(yīng)變敏感性和較強(qiáng)的觸變性（圖2下）。

圖2 不同粒子濃度的CNC和ChNC穩(wěn)定的不同油/水比的油-水乳液（上）和對(duì)應(yīng)的兩種乳液體系的流動(dòng)曲線（下）

  雖然CNC的乳化能力不如ChNC，但CNC乳化的體系其離心穩(wěn)定性卻明顯強(qiáng)于ChNC乳化的體系（圖3左）。L-B膜測(cè)試結(jié)果表明，兩種未改性的納米晶的擴(kuò)散動(dòng)力學(xué)皆較慢，因此液滴表面包覆率的差異性并不是導(dǎo)致兩種乳液體系離心穩(wěn)定性差異的主要原因。ChNC乳化的體系其離心穩(wěn)定性遜色于CNC乳化的體系主要?dú)w因于ChNC較低的表面電荷水平，以及體系中液滴簇的形成。

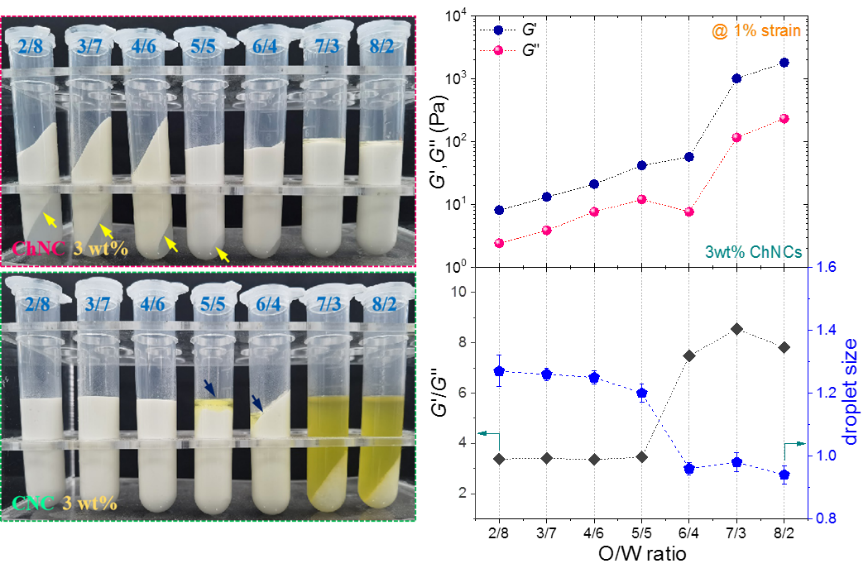

圖3 CNC和ChNC穩(wěn)定的不同油/水比的油-水乳液（左）和對(duì)應(yīng)的兩種乳液體系的動(dòng)態(tài)模量及損耗因子對(duì)油水比的依賴性（右）

  因此，同為棒狀結(jié)構(gòu)、且長(zhǎng)徑比也幾乎相同的ChNC和CNC在橄欖油-水體系中扮演的角色不盡相同，CNC更有利于乳液穩(wěn)定，而ChNC則有著更好的乳化能力。但總體而言，未改性的ChNC仍為親水性粒子，即使在高油占比的情況下乳液體系內(nèi)也不會(huì)形成雙連續(xù)相形態(tài)，因此不能用于制備bijels。但隨著油占比增大，乳液粘彈性會(huì)出現(xiàn)突變（圖3右），這歸因于體系的形態(tài)從液滴密堆積到局部?jī)?nèi)相的轉(zhuǎn)變（圖4右）。

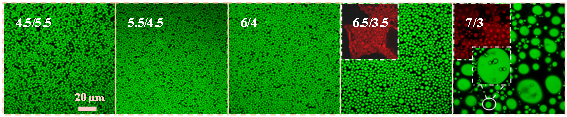

圖4 ChNC穩(wěn)定的不同油/水比的油-水乳液（高油占比）的激光共聚焦照片

  這份研究工作不僅揭示了同為棒狀結(jié)構(gòu)的CNC和ChNC在Pickering乳液體系中扮演的不同角色，也為乳液形態(tài)調(diào)節(jié)路徑的多樣化提供了有趣信息。該工作得到了和國(guó)家自然科學(xué)基金的資助，發(fā)表于Food Hydrocolloids上，揚(yáng)州大學(xué)化學(xué)化工學(xué)院的碩士研究生彭光霓為第一作者，吳德峰教授為通訊作者。暮春四月，作者在此慶祝揚(yáng)州大學(xué)建校120周年，在揚(yáng)辦學(xué)70周年，以及化學(xué)化工學(xué)院建院20周年。

  原文鏈接：https://www.sciencedirect.com/science/article/pii/S0268005X22003289
