二氧化硅（SiO2）氣凝膠因其高孔隙率、高孔容、大比表面積、卓越的保溫隔熱、聲阻抗、阻燃等特性，成為目前使用最廣泛的氣凝膠材料。其溶膠-凝膠制備工藝使得SiO2基氣凝膠主要通過模具澆鑄成型，難以獲得復(fù)雜立體結(jié)構(gòu)。3D打印技術(shù)的出現(xiàn)為構(gòu)筑可定制化、具有復(fù)雜宏觀形態(tài)的SiO2基氣凝膠提供可能。其中，光固化3D打印能夠?qū)崿F(xiàn)更高的構(gòu)筑精度和快速規(guī)模化制造。然而，光固化3D打印依賴于光敏樹脂的光固化來實(shí)現(xiàn)三維制造，在前驅(qū)體中引入光敏基團(tuán)會(huì)顯著降低氣凝膠制件的本征特性，后處理去除有機(jī)組分也不可避免地對(duì)氣凝膠結(jié)構(gòu)造成破壞。
圖1. DLP打印SiO2基氣凝膠的制備路線、形貌結(jié)構(gòu)

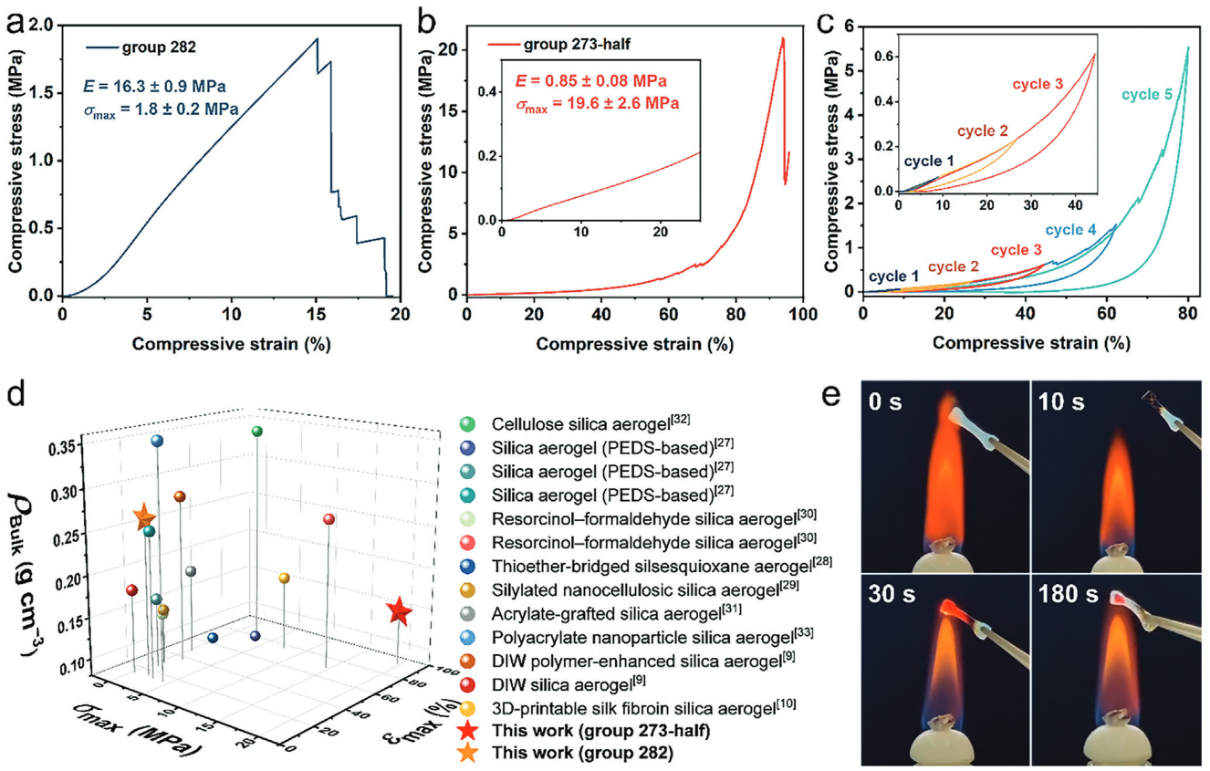

圖2. DLP打印SiO2基氣凝膠機(jī)械性能和阻燃性
圖3. 氣凝膠-環(huán)氧樹脂基互穿相納米復(fù)合材料的制備路線、形貌和機(jī)械性能

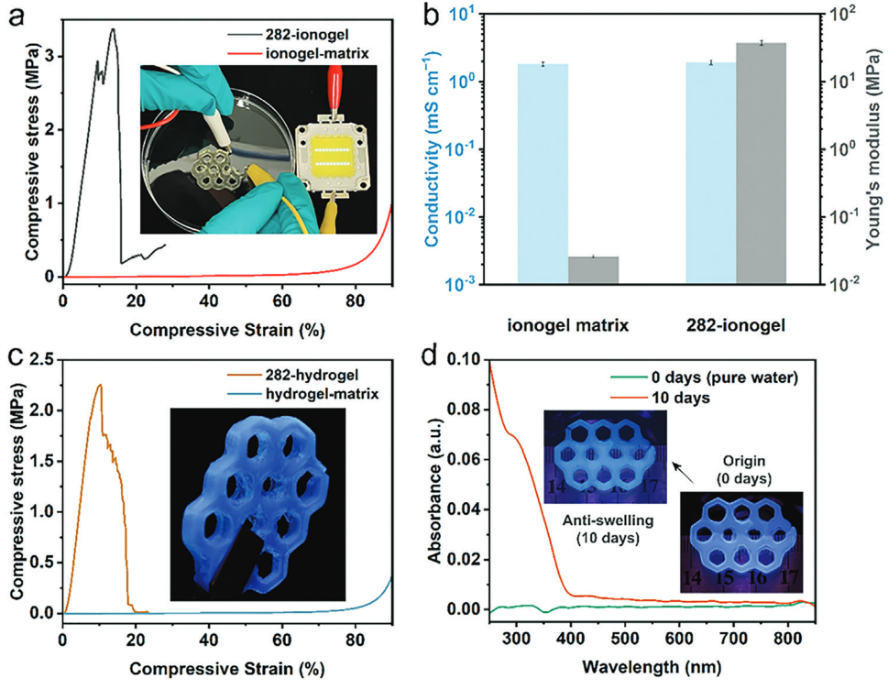

圖4. 氣凝膠-離子凝膠/水凝膠互穿相納米復(fù)合材料
本研究表明傳統(tǒng)的溶膠-凝膠工藝可與光固化3D打印技術(shù)相匹配，通過自發(fā)的溶膠-凝膠轉(zhuǎn)變降低打印過程對(duì)光固化的過度依賴，在保留材料本征特性的同時(shí)實(shí)現(xiàn)復(fù)雜宏觀結(jié)構(gòu)的制備，該策略可擴(kuò)展到鈦、鋁、釩和鋯等其他溶膠-凝膠體系，極大地擴(kuò)展光固化3D打印的材料范圍。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/advs.202204906
- 佐治亞理工齊航團(tuán)隊(duì)《Nat. Commun.》：單一前驅(qū)體灰度光聚合實(shí)現(xiàn)多力學(xué)特征復(fù)合結(jié)構(gòu)的一體化3D打印成型 2023-03-07
- 哈佛醫(yī)學(xué)院Y. Shrike Zhang教授課題組AM：以智能手機(jī)為平臺(tái)的便攜式數(shù)字光處理3D打印機(jī) 2021-07-20
- UCLA賀曦敏/燕山大學(xué)秦志輝、焦體峰 Adv. Mater.: 具有優(yōu)異機(jī)械性能和耐久性的完全可降解蛋白質(zhì)凝膠-氫鍵供體的調(diào)控 2025-06-27
- 中科大陳昶樂教授團(tuán)隊(duì) Angew：通過雙組分催化劑制備極性高抗沖聚丙烯 2024-11-07
- 貴州大學(xué)謝海波教授、謝遠(yuǎn)鵬特聘教授團(tuán)隊(duì) AFM：用于柔性可持續(xù)有機(jī)光伏的生物基熱固性基底 2024-03-17
- 武漢大學(xué)陳朝吉、高恩來/林科院林化所劉鶴 AFM：二氧化碳衍生多功能生物基非異氰酸酯聚氨酯助力紙張轉(zhuǎn)化為紙塑 2025-06-30
- 西南林大杜官本院士、楊龍研究員團(tuán)隊(duì) CEJ：兼具高強(qiáng)度、優(yōu)異阻燃性和尺寸穩(wěn)定的多功能竹基復(fù)合材料 2025-05-20
