久久亚洲精品国产亚洲老地址,chinesespanking调教,在线观看mv的免费网站

西安交大劉子順課題組《Sci. Adv.》：水凝膠脫水的同步力學強化與軟化

2023-01-06 來源：高分子科技

近年來水凝膠在柔性器件、人體組織以及藥物運輸?shù)阮I域有巨大的應用前景。然而水凝膠在應用中卻極易由于蒸發(fā)作用而失水，使其力學性質(zhì)極不穩(wěn)定。現(xiàn)有研究一般認為水凝膠脫水會發(fā)生力學強化，而本研究卻發(fā)現(xiàn)水凝膠存在一個同步的脫水強化與軟化現(xiàn)象。本研究從分子層面揭示了同步強化與軟化的微觀機理，并基于統(tǒng)計熱力學建立了描述這一現(xiàn)象的理論模型。相關研究成果以Concurrent stiffening and softening in hydrogels under dehydration（DOI: 10.1126/sciadv.ade3240）為題發(fā)表在Science Advances上。

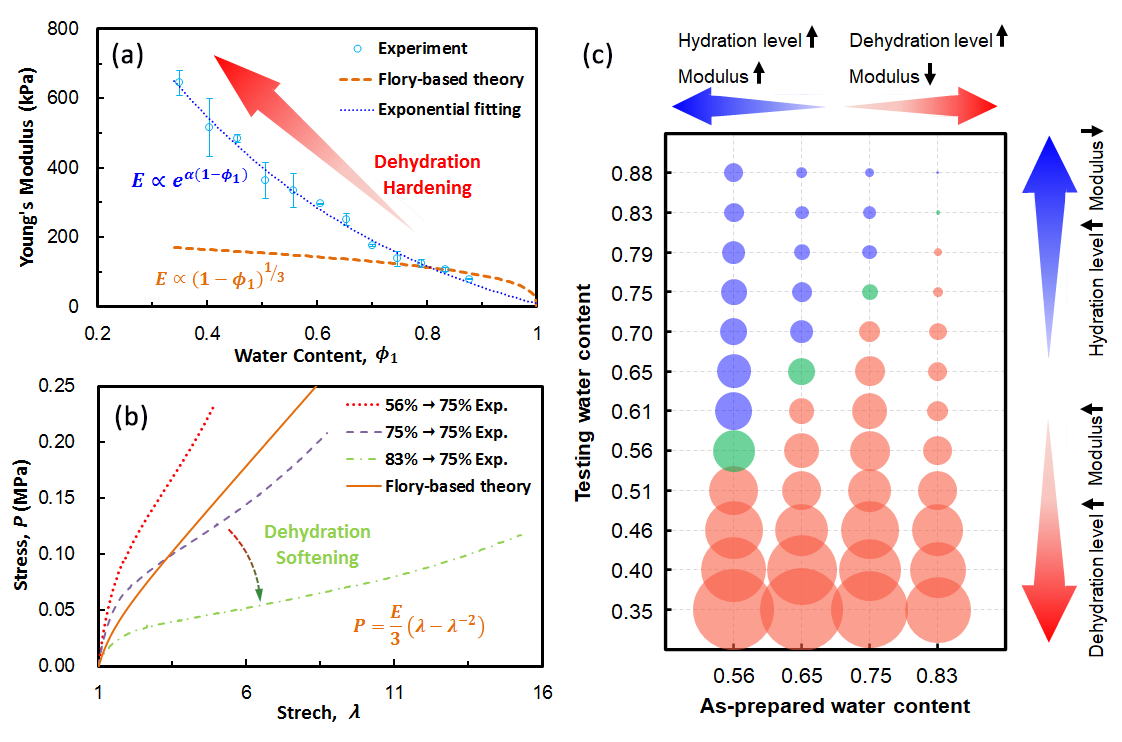

西安交通大學劉子順課題組通過實驗發(fā)現(xiàn)水凝膠在脫水過程中存在一個如圖1所示的同步強化與軟化現(xiàn)象。一方面，水凝膠在經(jīng)歷連續(xù)的失水過程中（圖1a）模量會呈現(xiàn)指數(shù)級的增長，即脫水強化現(xiàn)象。而經(jīng)典的基于Flory理論的模型給出了一個1/3冪次的硬化標度，遠遠低估了水凝膠的硬化能力。另一方面，對于同一測試含水量的水凝膠，當其初始制備含水量不同時，也表現(xiàn)出如圖1(b)所示完全不同的力學特性。經(jīng)歷過失水的水凝膠比未經(jīng)歷失水或經(jīng)歷過溶脹的水凝膠要軟，即脫水軟化現(xiàn)象。而傳統(tǒng)基于Flory的理論模型并不能區(qū)分這種制備狀態(tài)對力學性能的影響。

圖 1 水凝膠脫水的同步強化與軟化現(xiàn)象。(a)水凝膠發(fā)生連續(xù)失水的指數(shù)級硬化行為。(b)脫水軟化現(xiàn)象。(c)不同制備與測試含水量下水凝膠的模量對比。

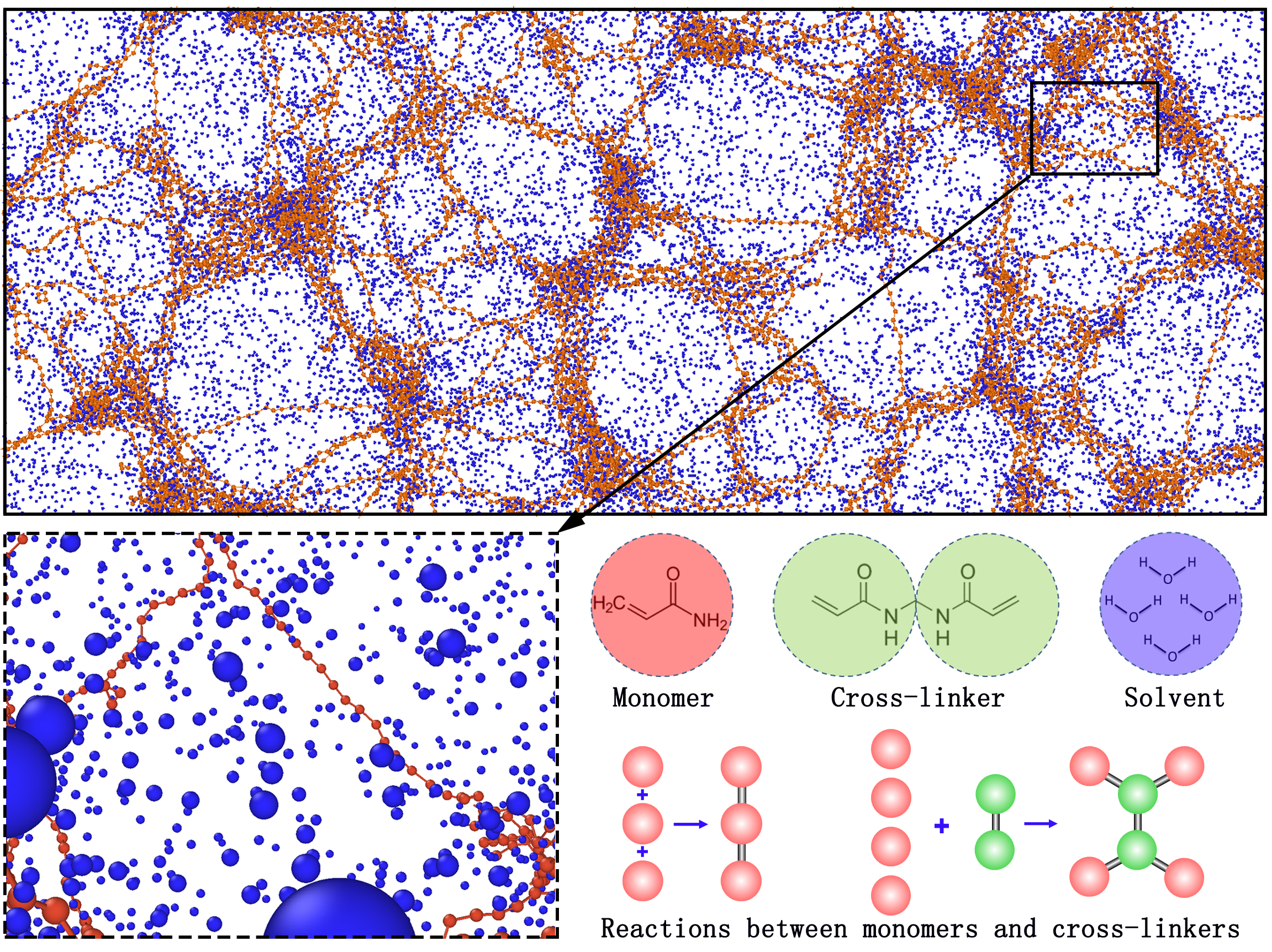

本研究建立了如圖2所示的水凝膠粗粒化分子尺度模型，并模擬計算了水凝膠失水時聚合物分子鏈的運動行為。模擬發(fā)現(xiàn)水凝膠在發(fā)生連續(xù)失水過程中分子鏈間的約束作用明顯加劇，并限制分子鏈的運動能力。該約束作用強度與含水量呈現(xiàn)指數(shù)級關系，從而解釋了水凝膠連續(xù)脫水時的指數(shù)級強化現(xiàn)象。另一方面，模擬發(fā)現(xiàn)對于同一測試含水量的水凝膠，發(fā)生過脫水的凝膠分子鏈具有更強的運動能力。這是由于脫水過程會給分子鏈引入一個預松弛效應，并降低分子鏈剛度，從而造成脫水軟化現(xiàn)象。同時，較高的制備含水量會給凝膠分子鏈引入更少的纏結效應，這也是脫水軟化現(xiàn)象的一個重要原因。基于統(tǒng)計熱力學和圍觀模擬，本研究還建立了水凝膠宏觀大變形本構理論，并可成功描述水凝膠的這一同步脫水硬化和軟化行為。

圖 2 聚丙烯酰胺水凝膠的分子尺度模型。

論文的第一作者為西安交通大學國際應用力學中心的助理教授徐帥(Shuai Xu)博士，博士生周梓棣（Zidi Zhou）為論文共同第一作者，通訊作者為西安交通大學國際應用力學中心劉子順(Zishun Liu)教授。作者還有來自休斯頓大學的Pradeep Sharma教授。該研究受到國家自然科學基金重點項目（11820101001）、面上項目（12172273）、青年項目（12102330）和全國博士后科學基金的資助。

論文鏈接：https://doi.org/10.1126/sciadv.ade3240

版權與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
