唐本忠院士、王志明課題組 AFM：熱激子過程“激子回收”策略在高效深藍光材料及電致發光器件制備中的應用
2023-01-10 來源：高分子科技

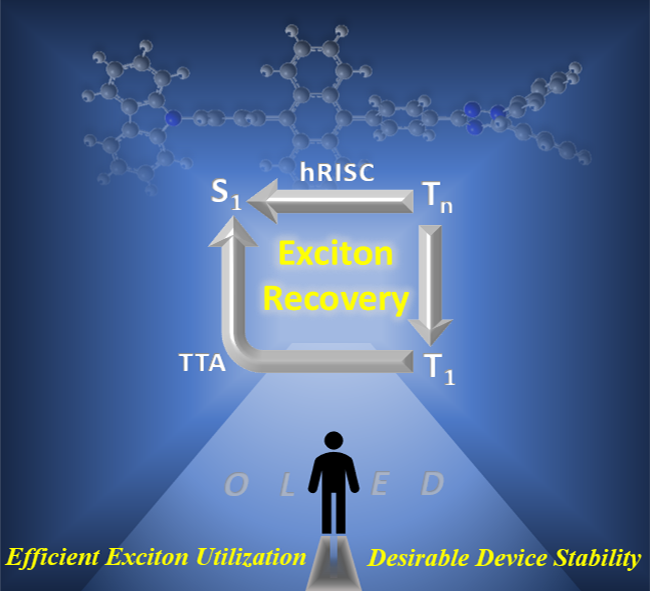

華南理工大學唐本忠院士團隊王志明研究員課題組基于“激子回收”策略，成功設計了一種新型的深藍光化合物CAT，它可以通過三線態-三線態湮滅（TTA）和熱激子（Hot exciton）過程實現激子利用的多通道途徑。基于這一事實，器件表現出了高效的激子利用率，并成功地實現了高性能的非摻雜深藍光和主體敏化熒光OLED。
本文中，華南理工大學唐本忠院士團隊王志明研究員課題組提出了一種可行的“激子回收”策略，即合理地引入蒽基來增強三線態-三線態湮滅過程來將未能被利用于發光的激子回收轉化，成功地構建多通道的激子利用途徑。最終，基于該思想，并結合他們提出的“交叉長短軸”策略，制備了一種新的深藍色發光化合物CAT，并對其進行了充分表征。令人興奮的是，通過結合瞬態吸收光譜、理論計算、磁電致發光和瞬態電致發光測量，他們全面證實了基于該分子成功實現熱激子和三重態-三重態湮滅過程的多通道激子利用途徑，以及每個通道可能貢獻的單線態激子的比例。基于上述表征，器件表現出了高效的激子利用率，且CAT的非摻雜OLED在CIE坐標為（0.15，0.087）時表現出10.39%的優異外量子效率，是目前非摻雜深藍光器件效率的最好結果之一；且CAT為主體的敏化藍色熒光OLED也表現了優異的性能。更重要的是，首次評估了這種“多通道”主體敏化器件的工作壽命，在540 cd m-2下實現了顯著的的LT50（壽命達到初始亮度的50%）為320小時。這些結果充分揭示了“激子回收”策略的意義，并為探索高性能藍光OLED提供了新的思路。相關結果發表在Advanced Functional Materials上。文章第一作者為華南理工大學博士生李保璽，共同第一作者為博士生婁敬麗與張翰博士，通訊作者為王志明研究員和唐本忠院士。同時，衷心感謝其他作者對本工作的指導和幫助。該工作得到了國家自然科學基金（21975077，21788102）、廣東省杰出青年基金（2022B1515020084）和發光材料與器件國家重點實驗室項目（(Skllmd-2022-01）等的支持。
論文信息：
“Exciton Recovery” Strategy in Hot Exciton Emitter toward High-Performance Non-Doped Deep-Blue and Host-Sensitized Organic Light-Emitting Diodes
Baoxi Li, Jingli Lou, Han Zhang, Ganggang Li, Xin He, Yu Huang, Nan Zheng, Zhiming Wang, Dongge Ma, and Ben Zhong Tang
Advanced Functional Materials
DOI: 10.1002/adfm.202212876
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202212876
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 四川大學盧燦輝教授/熊銳特聘研究員 Small: 用于獨立多通道光學加密的納米纖維素手性光學標簽 2023-05-16
- 華東理工大學鄭致剛團隊 AOM：基于可編輯邊界錨定的液晶光學隱寫術 2023-02-22
- 華南理工大學曹曉東教授和高會場副教授團隊 CEJ：壓電導管聯合多通道導電支架用于周圍神經缺損修復 2022-10-05
- 華南理工王志明、港科大林榮業/唐本忠 AM：涉及熱激子的雙通道階梯能量轉移策略構建具有窄發射和高亮度特性的高效穩定藍色OLED 2025-03-29
- 華南理工唐本忠院士團隊王志明研究員AFM：高效藍光/主體敏化熒光OLED--結構調控雜化態分布獲得高效反隙間穿越通道 2020-07-14
