私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近年來，導電彈性體在傳感器、下一代可拉伸觸摸屏、電子顯示器等方面受到廣泛關注。在彈性體領域，水凝膠類導電彈性體在柔性電子器件中越來越受到重視，然而水凝膠類導電彈性體存在失水變形等問題。基于離子液體的導電彈性體能夠有效解決水凝膠的失水問題。但是由于離子凝膠類導電彈性體具有高粘度、高熔點的缺點，大多數離子液體在制備離子凝膠類導電彈性體方面存在局限性。因此，有必要研發新型的導電彈性體來克服上述缺點。

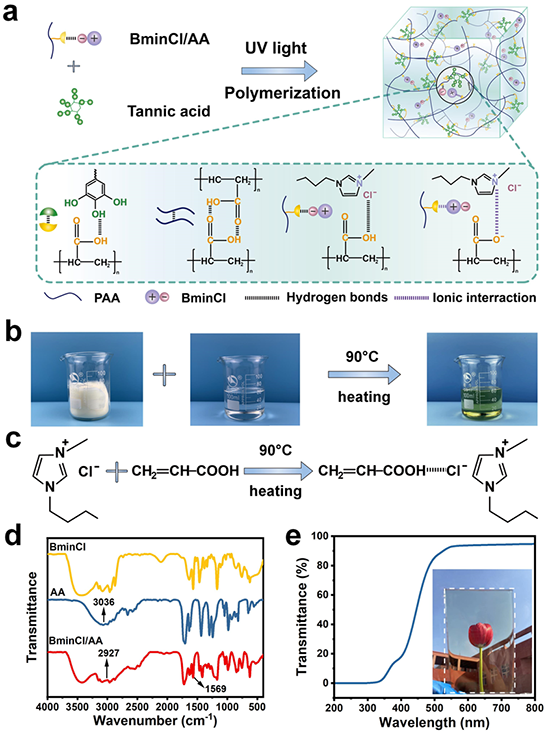

  針對上述問題，曲阜師范大學陳威副教授、李楠副教授和研究生孫雯卿聯合齊魯工業大學（山東省科學院）生物基材料與綠色造紙國家重點實驗室吉興香教授設計了BminCl/AA可聚合低共熔溶劑，并將單寧酸引入可聚合低共熔溶劑體系中，構建了多功能的導電彈性體——poly(BminCl/AA)-TA導電彈性體。通過BminCl與AA的結合，降低了BminCl的熔點，提高了離子凝膠的抗凍性，進而豐富了離子凝膠在極端環境中的應用。此外AA的引入降低了BminCl的粘度，促進了離子的解離，從而提高了離子電導率。將單寧酸引入BminCl/AA DES體系中，再經過光化學誘導自由基聚合得到了多功能的poly(BminCl/AA)-TA導電彈性體。

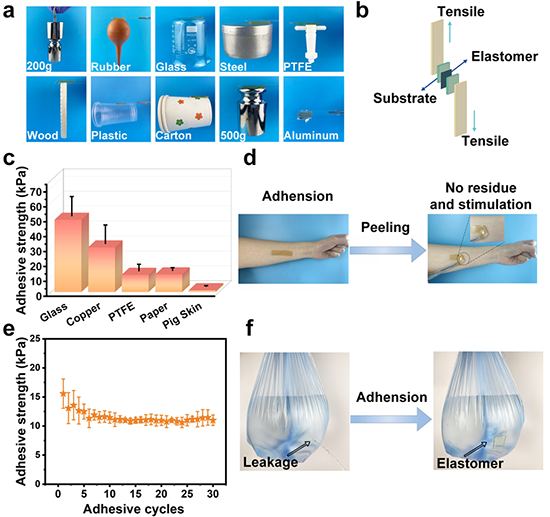

圖6 poly(BminCl/AA)-TA導電彈性體的導電性能

  原文鏈接：https://doi.org/10.1021/acsapm.3c01804
