私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  纖維素納米晶（CNCs）手性光學(xué)性質(zhì)調(diào)控是近期材料和光學(xué)領(lǐng)域研究的熱點(diǎn)，在手性光學(xué)器件構(gòu)筑、生物檢測、納米光子等領(lǐng)域具有廣泛的應(yīng)用。其分散液通過蒸發(fā)誘導(dǎo)自組裝形成膽甾相薄膜，表現(xiàn)出圓二色性。CNCs的手性結(jié)構(gòu)覆蓋了宏觀、介觀、分子層次。CNCs組裝體手性光學(xué)性質(zhì)動態(tài)調(diào)控和手性反轉(zhuǎn)對手性結(jié)構(gòu)調(diào)控的探索、手性傳遞的作用機(jī)制、天然材料在光學(xué)器件等領(lǐng)域的應(yīng)用具有重要作用和推動意義。目前CNCs薄膜手性光學(xué)性質(zhì)的調(diào)控主要集中在螺距的變化，很難實(shí)現(xiàn)多級轉(zhuǎn)變過程，未能實(shí)現(xiàn)手性反轉(zhuǎn)。

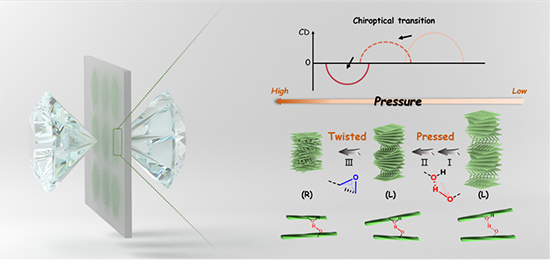

圖1. 纖維素納米晶手性組裝的壓力多級調(diào)控及反轉(zhuǎn)示意圖

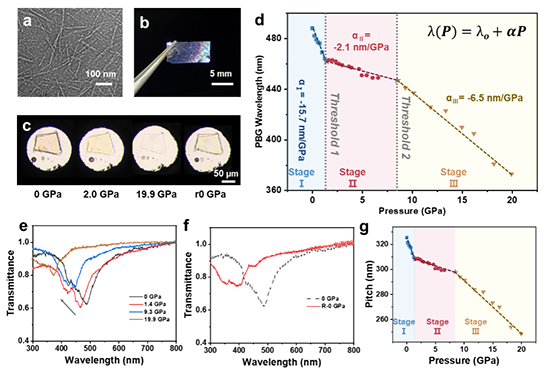

  作者制備了具有膽甾相結(jié)構(gòu)的CNCs薄膜，并進(jìn)行原位圓二色光譜測試。該組裝薄膜的光學(xué)性質(zhì)呈現(xiàn)了三個(gè)階段的轉(zhuǎn)變：第一階段（0-1.4 GPa）中，壓力增加導(dǎo)致光子帶隙藍(lán)移；第二階段中（1.4-8.5 GPa），光子帶隙變化不明顯；第三階段（大于8.5 GPa），光子帶隙明顯藍(lán)移。且CD光譜發(fā)生反轉(zhuǎn)，不對稱因子（g）由0 GPa下 g= 0.44轉(zhuǎn)變在16 GPa下 g= -0.15。

  原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adom.202303204
