人體內的骨骼肌自主收縮,為人們的日常生活提供了多樣化的運動模式。大多數的骨骼肌是成對出現的,并組裝成拮抗肌肉對,如手臂上的二頭肌和三頭肌。研究人員一直致力于研發出能夠媲美天然肌肉的人工肌肉,以復制與骨骼肌相似的功能。目前已經開發了多種材料和類型的人工肌肉,包括氣動/液壓驅動器,介電彈性體,液晶彈性體,水凝膠和形狀記憶聚合物材料等。其中形狀記憶聚合物材料能夠通過形狀編程而在暫時形狀和永久形狀之間實現形狀轉換,因而受到極大的關注。骨骼肌只能自發收縮,其伸長需要外力,例如拮抗肌產生的收縮力。在身體手臂的運動中,當前臂上舉時,二頭肌作為主動肌收縮,三頭肌作為拮抗肌需要放松。拮抗肌的放松意味著模量的降低,從而減少主動肌收縮時消耗額外的能量。然而傳統形狀記憶聚合物在形狀變成和形狀回復兩種狀態下的模量很接近,因此無法實現類似拮抗肌肉的運動。

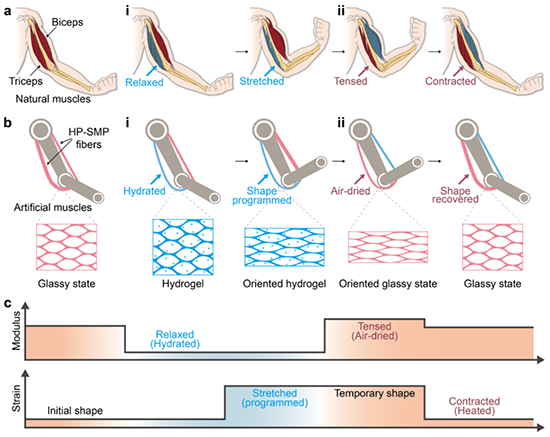

圖1. 拮抗HP-SMP纖維對的仿生設計
近日,武漢大學常春雨教授課題組從人體手臂肌肉的拮抗運動獲得了靈感,提出了一種簡單而有效的策略用于可水合編程實現拮抗運動的形狀記憶人工肌肉對,這種肌肉對無需外力的參與即可實現大驅動行程的可逆運動。水合編程形狀記憶纖維(HP-SMP fiber)通過在溶脹狀態下牽伸干燥得到暫時形狀,而在加熱后可以實現纖維的收縮即永久形狀的恢復。如圖1所示將水合纖維組裝成拮抗肌肉對,拮抗肌在水合后,通過主動肌的收縮可以帶動整個手臂的運動;而主動肌的拉伸是通過拮抗肌的收縮實現的,因此實現了形狀記憶材料的可逆運動。這項工作代表了在仿生設施中使用SMP開發可逆、連續機器人系統的重要一步。

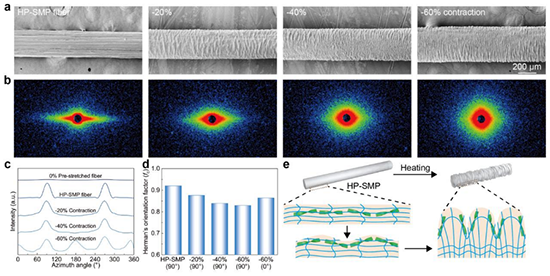

圖2. HP-SMP纖維收縮過程的表征

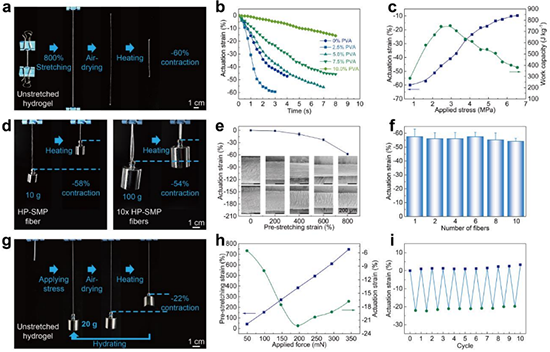

圖3. HP-SMP纖維的應變和應力控制形狀編程對驅動行為的影響

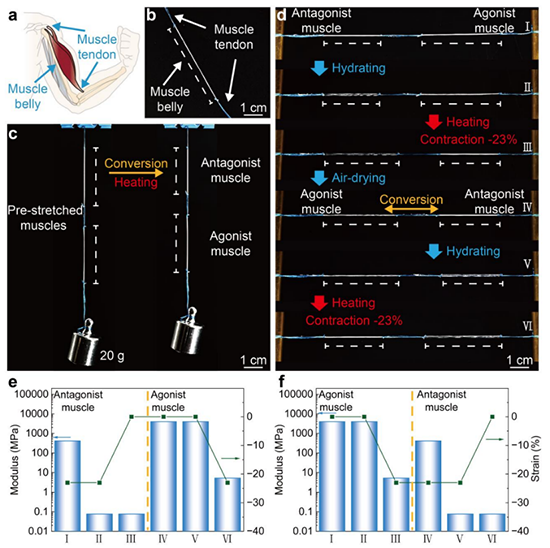

圖4. HP-SMP纖維的拮抗作用

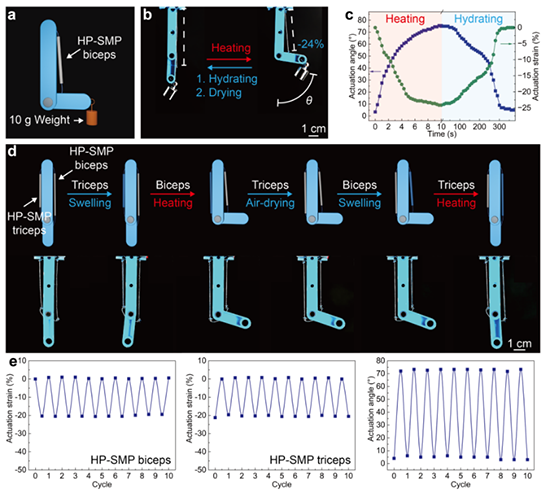

圖5. HP-SMP纖維人工手臂
簡而言之,該研究采用了水合可編程形狀記憶纖維來模擬骨骼肌的可逆拮抗運動。利用HP-SMP纖維水合狀態和驅動狀態之間較大的模量差距,可以通過水化編程和熱驅動實現人工手臂的可控運動。這項工作為使用形狀記憶聚合物作為人造肌肉的軟機器人和仿生機器的發展鋪平了新的道路。
原文鏈接:https://onlinelibrary.wiley.com/doi/10.1002/adfm.202401005
課題組網頁:https://www.x-mol.com/groups/Chang_cy
