私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚偏氟乙烯（PVDF）基聚合物固態(tài)電解質(zhì)（SPEs）因其良好的安全性與較高的室溫離子電導(dǎo)率（~10^-4 S cm^-1）而被認(rèn)為具有取代當(dāng)前商業(yè)化的易燃液態(tài)電解質(zhì)，在下一代高能量密度電池中應(yīng)用的潛力。然而，PVDF SPEs在制備過(guò)程中往往殘留少量N,N-二甲基甲酰胺（DMF），這些DMF分子在充放電過(guò)程中，容易從鋰金屬負(fù)極得電子形成自由基，引發(fā)一系列使得PVDF SPE/Li界面降解的副反應(yīng)。尤其是在進(jìn)行較大面容量（≥0.2 mAh cm^-2）充放電時(shí)，界面惡化會(huì)變得尤為嚴(yán)重。至今為止，實(shí)現(xiàn)高面容PVDF基聚合物鋰電池的長(zhǎng)循環(huán)壽命依然是十分嚴(yán)峻的挑戰(zhàn)。

  該工作針對(duì)PVDF基SPEs與鋰金屬負(fù)極間的界面副反應(yīng)問(wèn)題，構(gòu)建了一種以LiOH-LiNH₂為主要成分的超薄人工SEI膜（稱(chēng)為LON膜）來(lái)抑制鋰金屬負(fù)極與PVDF SPE中DMF之間的電子轉(zhuǎn)移，從而增強(qiáng)了SPE/Li界面穩(wěn)定性，提升了PVDF基聚合物鋰電池的循環(huán)壽命。具體來(lái)說(shuō)，作者通過(guò)水蒸氣、氮?dú)馀c鋰金屬之間簡(jiǎn)單的氣-固加熱反應(yīng)，在鋰金屬電極表面構(gòu)建LON膜。LON中的主要成分LiOH和LiNH₂均具有極低的電子電導(dǎo)率（~10^-11 - 10^-12 S cm^-1），可以有效地阻止DMF從鋰金屬負(fù)極得電子形成自由基。另一方面，LiOH和LiNH₂還可以促進(jìn)PVDF SPE中的[Li(DMF)_x]⁺去溶劑化，降低了電池界面阻抗與極化電位，對(duì)電池性能提升也有所幫助。基于具有LON膜的鋰金屬負(fù)極（Li@LON）負(fù)極，作者組裝了Li@LON/PVDF SPE/Li@LON對(duì)稱(chēng)電池和LiNi_0.8Co_0.1Mn_0.1O₂（NCM811）/PVDF SPE/Li@LON全電池。實(shí)驗(yàn)證明，相比于基于未經(jīng)處理的鋰金屬負(fù)極（Bare Li）組裝的對(duì)稱(chēng)電池與NCM811//Bare Li全電池，基于Li@LON的電池在較大面容量（0.2 – 0.6 mAh cm^-2）、較高倍率（3 C）、較高正極活性物質(zhì)載量（6.3 mg cm^-2）充放電時(shí)均表現(xiàn)出更佳的循環(huán)穩(wěn)定性與更長(zhǎng)的循環(huán)壽命。

圖1. Li@LON電極的制備及LON層對(duì)PVDF SPE中DMF相關(guān)界面副反應(yīng)抑制過(guò)程示意圖。

  LiOH是一種廣泛證明存在于鋰離子電池SEI膜中的組分，然而此前沒(méi)有研究者在構(gòu)建人工SEI膜時(shí)將其作為主要成分。這是因?yàn)槌Ｓ糜谏?/span>LiOH的Li-H₂O反應(yīng)會(huì)伴隨H₂的產(chǎn)生（反應(yīng)式1），隨后在鋰金屬表面生成不利于電池穩(wěn)定循環(huán)的LiH（反應(yīng)式2、3）。根據(jù)此前文獻(xiàn)報(bào)道，在有N₂參與時(shí)，Li和H₂O的反應(yīng)不會(huì)產(chǎn)生LiH，而是產(chǎn)生LiNH₂（反應(yīng)式4）。X射線光電子能譜（XPS）和二次離子飛行時(shí)間質(zhì)譜（ToF-SIMS）表征結(jié)果證明通過(guò)水蒸氣、氮?dú)馀c鋰金屬氣固反應(yīng)生成的人工SEI膜主要成分確實(shí)為LiOH與LiNH₂。此外，通過(guò)掃描電子顯微鏡（SEM）與原子力顯微鏡（AFM）力學(xué)曲線表征證明LON層厚度僅為30 nm，不會(huì)顯著增加界面阻抗。

2 Li + H₂O = 2 LiOH + H₂（1）

2 Li + H₂ = 2 LiH （2）

LiOH + 2 Li = Li₂O + LiH （3）

6 Li + 4 H₂O + N₂ = 4 LiOH + 2 LiNH₂（4）

圖3. Li@LON對(duì)[Li(DMF)_x]⁺去溶劑化過(guò)程的促進(jìn)；Li@LON//Li@LON與Bare Li//Bare Li對(duì)稱(chēng)電池循環(huán)性能、極化電位與界面阻抗對(duì)比。

圖4. Li@LON與Bare Li負(fù)極循環(huán)后界面成分隨深度的變化表征結(jié)果。

【結(jié)論】

  綜上所述，本文首次構(gòu)建了一種以低電子電導(dǎo)率的LiOH與LiNH₂為主要成分的超薄人工SEI膜，并將其成功應(yīng)用于PVDF SPE/Li界面以抑制DMF與鋰金屬之間因電子轉(zhuǎn)移引起的一系列界面副反應(yīng)。同時(shí)，LiOH與LiNH₂促進(jìn)了[Li(DMF)_x]⁺的去溶劑化，降低了鋰離子沉積的界面阻抗。基于這兩種機(jī)制，Li@LON//Li@LON對(duì)稱(chēng)電池與NCM811//Li@LON全電池極化電位降低，循環(huán)壽命提升，并且在較大面容量鋰離子沉積時(shí)仍然表現(xiàn)出良好的循環(huán)性能。這一設(shè)計(jì)為解決SPE/Li界面問(wèn)題提供了新思路，為實(shí)現(xiàn)安全的新一代鋰金屬電池增添了可能性。

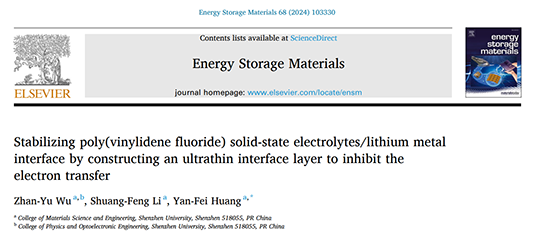

  論文鏈接：https://www.sciencedirect.com/science/article/abs/pii/S2405829724001570

【專(zhuān)職副研究員和博后招聘】

  招聘方向：聚合物電解質(zhì)；介電、鐵電和壓電材料；聚合物加工與結(jié)構(gòu)調(diào)控。

  專(zhuān)職副研究員：年齡一般不超過(guò)35歲，有博士后經(jīng)歷優(yōu)先。按照深圳大學(xué)研究員工資待遇，副研究員年薪29萬(wàn)至38萬(wàn)元，并享受深圳大學(xué)社保及公積金等相關(guān)福利。具體工資待遇根據(jù)學(xué)歷、研究經(jīng)歷、科研能力等綜合評(píng)定。

  博士后：年齡不超過(guò)35歲，獲得博士學(xué)位不超過(guò)3年；具有高分子和電化學(xué)等相關(guān)學(xué)科背景。聘期待遇：綜合年薪33.8萬(wàn)元（含深圳市博后補(bǔ)貼18萬(wàn)元/年，免稅） + “荔新獎(jiǎng)勵(lì)計(jì)劃”4.8萬(wàn)元/年。出站待遇：優(yōu)秀博士后可申請(qǐng)轉(zhuǎn)為教師崗位；30萬(wàn)留深補(bǔ)助。

  歡迎感興趣博士發(fā)郵件至：yanfeihuang@szu.edu.cn
