鄭州大學上媛媛/張迎九團隊 Adv. Sci.：用于可穿戴設備和水下測試的高強度、抗溶脹水凝膠
2024-08-22 來源：高分子科技
人體內的承重軟組織是很多的，包括肌腱、肌肉、軟骨和韌帶等，它們具有優異的抗疲勞能力使其成為生物系統中不可或缺的承重部位。水凝膠與這些生物中的承載組織相比，由于聚合物鏈和非均相聚合物網絡密度比較低，合成的水凝膠是雜亂的多孔結構，并且在使用過程中是脆弱的、易撕裂的，這阻礙了其在高強韌環境場景中的應用。同時在水下環境中的應用，水凝膠本身是一種三維親水聚合物網絡，在濕度較大的環境中很容易形成滲透壓差，大量的水分進入到水凝膠的三維網絡中，使水凝膠發生膨脹，從而改變水凝膠的力學性能，造成器件的損壞。

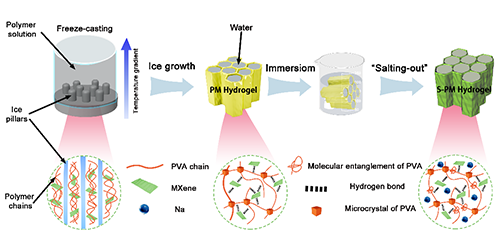

圖1：S-PM水凝膠制備流程
圖2：S-PM水凝膠的力學性能和抗撕裂能力

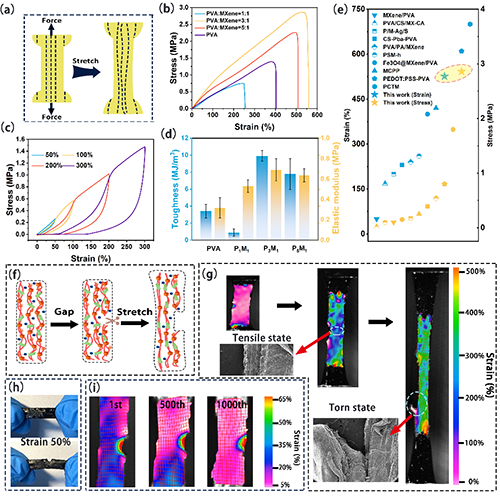

當水凝膠經過鹽析后，通過PVA分子鏈的糾纏增加，MXene與金屬離子的協同增強，水凝膠的力學性能有了很大的提升（圖2）,尤其是S-P3M1水凝膠鹽析后的斷裂強度更是達到了2.87 MPa，是其未鹽析時的168倍。S-P3M1具有高延展性、高強度、優異的韌性和抗疲勞性能，這歸功于其多層次的結構和增強韌化機制。通過給S-P3M1水凝膠施加一個剪切缺口，來對水凝膠的裂紋擴展進行研究，實驗通過對試樣斷裂時狀態進行觀察，發現垂直于裂紋路徑的有序排列有效地阻礙了裂紋的擴展，從SEM圖像和DIC圖像可以更清晰的觀察到在拉伸時，S-P3M1水凝膠的裂紋部分首先受力張開，但是在隨著應力不斷增大時，裂紋受力消失，逐漸轉變為非裂紋部分承受壓力并拉斷，且在拉伸過程中，非裂紋部分應變增大，裂紋部分應變不變。
圖3：S-PM水凝膠的抗溶脹能力

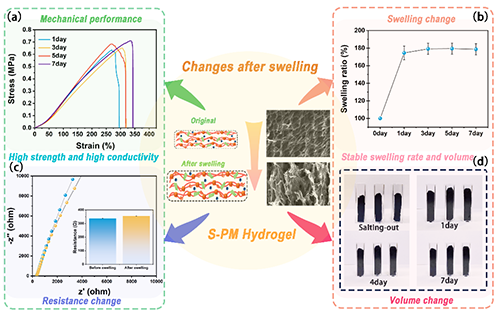

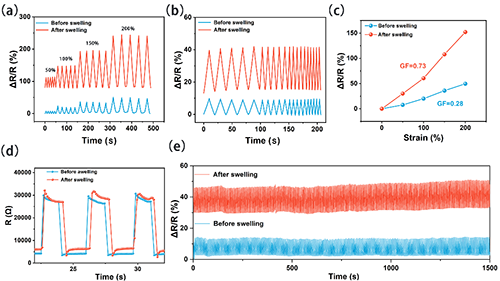

S-P3M1水凝膠由于其獨特的分形結構和鹽析反應產生的高密度交聯，也顯示出抗膨脹的潛力（圖3）。在圖3中，水凝膠在去離子水中浸泡1、3、5和7天后，力學性能幾乎相同，機械強度保持在0.65 MPa左右。并且溶脹前后的電化學阻抗譜(EIS)阻抗測試中，溶脹后的S-P3M1水凝膠電阻率僅提高了6%，說明水凝膠溶脹后仍保持了良好的導電性，這對在水中進行傳感試驗非常有利。
圖4：S-PM水凝膠溶脹前后的電學性能
圖5：S-PM水凝膠的可穿戴測試和水下傳感測試

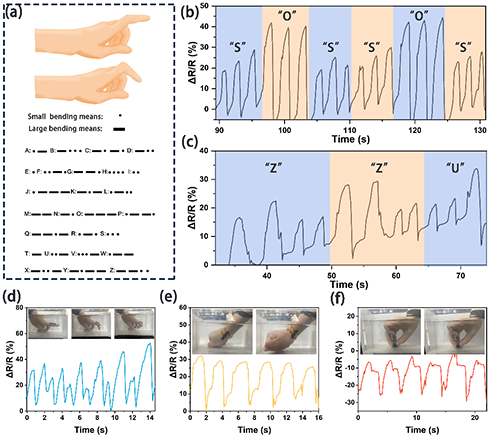

由于S-P3M1水凝膠優異的力學和電學性能，在集成式可穿戴傳感器中顯示出良好的應用潛力。在圖5中，通過將不同程度的手指彎曲定義為點和線，使用莫斯電碼進行傳感性能的表達，并設計了“SOS”和“ZZU”信號的測試。這些測試顯示了水凝膠通過重復使用識別不同信號的能力，突出了傳感器的優越性。此外，S-P3M1水凝膠在水環境中表現出良好的穩定性，適用于這種條件下的傳感或監測任務，如水質監測和水下通信。
圖6：S-PM水凝膠實現LED顯示的人機交互能力

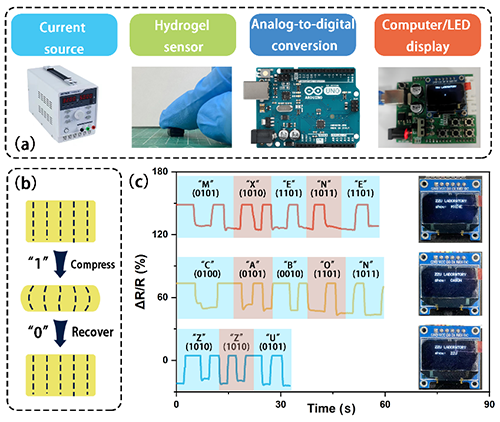

由于S-P3M1水凝膠優異的機械和傳感性能，它也有望控制屏幕顯示，在可穿戴人機界面電子產品中具有應用潛力。為了實現對LED顯示屏的精確控制，采用16位高精度模數轉換芯片將模擬壓力信號轉換為數字信號。這是通過計算機接口模塊進行傳輸，確保壓力信號和LED顯示屏之間的高度同步。實驗結果表明，S-P3M1水凝膠不僅可以控制LED屏幕上簡單的字母顯示，還可以動態改變代碼，實時顯示不同的字母組合，如ZZU、CARBON、MXENE(圖6)。
原文鏈接：https://doi.org/10.1002/advs.202405880
版權與免責聲明：中國聚合物網原創文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 西安工程大學孫潤軍教授、董潔副教授團隊 ESM：1D纖維電極 - 開啟可穿戴設備新紀元，未來技術的前沿探索 2025-03-02
- 陜科大王學川/劉新華/岳歐陽等 Nano Energy：基于按需調整負泊松比結構的高效摩擦電納米發電機在可穿戴設備中的應用 2025-03-01
- 陜科大王學川教授/黨旭崗副教授 Small：盲鰻粘液啟發的高拉伸自修復超分子水凝膠用于多功能自供電可穿戴設備 2025-01-20
- 武漢大學陳朝吉、高恩來/林科院林化所劉鶴 AFM：二氧化碳衍生多功能生物基非異氰酸酯聚氨酯助力紙張轉化為紙塑 2025-06-30
- 廣西大學趙輝課題組 CEJ 綜述：高強度自修復高分子材料的研究進展 - 機械強度與修復效率的平衡 2025-06-12
- 西南林大杜官本院士、楊龍研究員團隊 CEJ：兼具高強度、優異阻燃性和尺寸穩定的多功能竹基復合材料 2025-05-20
- 天津大學封偉教授團隊 Macromolecules：自修復抗溶脹寬溫域應用的離子導電水凝膠 2025-06-17
