私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

搜索:
深圳大學王澤凡、朱才鎮等 Macromolecules:解纏結UHMWPE的結構形成與纏結網絡的超快重構動力學
2024-10-24  來源:高分子科技


  相較于熔融紡絲,溶液結晶或使用直接聚合的方式所獲得的解纏結超高分子量聚乙烯(disUHMWPE)會表現出大于100倍的超拉伸特性,所獲得的纖維或條帶可具有大于3GPa的斷裂強度。基于此現象,荷蘭DSM公司的Piet Lemstra和Paul Smith開發了世界上最輕最強的纖維(商品名Dyneema)。上世紀80年代,DSM公司與日本Toyobo(東洋紡)公司合作開發了超高分子量聚乙烯的凝膠紡絲工藝。值得注意的是,解纏結的UHMWPE粉末會在加熱至熔融極短時間重結晶后,迅速喪失超拉伸能力。這一現象使得通過廉價方式對disUHMWPE進行熔融紡絲工藝的希望破滅,而其背后的機理依然尚不清晰。


  Sanjay Rastogi等人使用特殊催化體系直接聚合獲得了一系列disUHMWPE粉末。將其升溫至熔融,發現其儲能模量G’隨熔融時間的增加而緩慢上升,且恢復時間與分子量M之間存在3次方的標度關系。這些作者推測,disUHMWPE的纏結網絡恢復過程可以用經典的管子模型所描述。同時,他們使用了一種特殊的升降溫程序考察了熔融時間對disUHMWPE結晶性能的影響:將樣品升溫至180℃后停留不同時間,隨后迅速降溫至127 ℃等溫結晶3小時后再降溫至室溫,最后將其重新升溫至180℃。在最終的升溫曲線中,觀察到disUHMWPE樣品會表現出135和141℃的雙重熔融峰。隨著退火時間的增加,高熔點(141℃)所對應的熔融峰焓值逐漸降低,低熔點熔融峰逐漸升高。這些作者將這兩個熔融峰歸因于非平衡熔體中完全纏結微區和解纏結微區中所形成的不同晶體。


  然而,最近Victor Litvinov和Piet Lemstra等人使用了帶有partition plate的流變儀重復了Rastogi等人的工作。Partition plate夾具可以有效避免測試過程中所產生的壁劃或樣品形狀不穩定所帶來的系統性誤差。他們發現所有解纏結UHMWPE在升溫至熔點之上即會達到平臺模量。提出disUHMWPE的纏結恢復會在瞬間發生,事實上無法觀察到解纏結熔體的存在。此外,Theo Tervoort等人前期發現,在兩片完全纏結的UHMWPE薄膜之間撒入少量disUHMWPE粉末,其在加熱至熔點之上后會迅速實現上下兩層完全纏結的UHMWPE薄膜焊接。他們認為晶體內disUHMWPE分子鏈的均方末端距會在升溫至熔融后迅速膨脹,即發生所謂“chain explosion”現象,形成纏結結構。


  本工作中,他們希望采用結晶學的方法對溶液結晶disUHMWPE(sc-disUHMWPE)和直接聚合所獲得的disUHMWPE初生粉末(np-disUHMWPE)的纏結回復動力學進行系統探究。如圖1所示,DSC結果顯示,所有disUHMWPE樣品在第一次升溫過程中表現出較高的熔點(141-142℃,接近聚乙烯平衡熔點146℃)和較高的結晶度(~70%)。在經歷3min的熔融后,二次升溫過程中所有樣品的熔融焓較第一次升溫過程大大降低。這一現象表明,短暫的熔融即可使得樣品中纏結恢復,結晶度降低。


圖1 三種disUHMWPE的DSC一次升溫(實線)和二次升溫曲線(虛線)


  隨后他們對樣品進行了SAXS表征。如圖2a中黑線所示,完全纏結的商品化樣品從熔體結晶后在較低的s區間出現一個較寬的散射圖案。界面分布函數計算結果顯示,其片晶厚度與無定形區厚度可分別達到14和22nm,且具有較寬的分布。相比之下,mc-disUHMWPE樣品的片晶厚度和無定形區厚度則較薄,分別只有8nm和2nm且分布較窄。這一數據進一步支持他們前期在PCL體系中的發現,即半晶聚合物的無定型區厚度由體系中纏結濃度所控制。值得注意的是,在經歷3min或30min熔融再結晶后,sc-disUHMWPE樣品的散射曲線與纏結樣品熔融再結晶后幾乎完全一致。證明溶液結晶解纏結樣品的纏結網絡可在熔融后較短時間內迅速恢復并達到平衡狀態。針對np-disUHMWPE樣品的測試也表現出類似的現象。


圖2. 所有disUHMWPE初生狀態及在160℃熔融不同時間后的SAXS衍射圖案。


圖3. sc-UHMWPE樣品升溫過程中的微觀結構演化


  隨后他們對溶液結晶sc-disUHMWPE樣品進行了原位升溫過程中的SAXS表征。發現在110-140℃范圍內,片晶厚度、長周期隨著溫度升高而連續增加。這一現象與Rastogi等人所提出的”lamellar doubling”現象不一致。

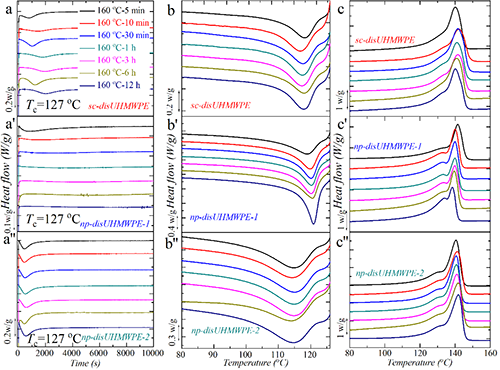

圖4 使用Rastogi等人方法一致的DSC數據表征。a-a’’127℃等溫結晶過程;b-b’’等溫結晶后隨后的降溫過程;c-c’’最后的升溫過程。


  如圖4所示,他們對所有樣品進行了與Rastogi一樣的DSC熱程序。發現Zigler-Natta催化體系得到的sc-disUHMWPE與np-disUHMWPE-2樣品可在160℃退火不同時間后,于127℃等溫結晶3小時內達到該等溫結晶溫度的飽和結晶度。在隨后降溫過程的結晶曲線和最終升溫曲線不隨退火時間而變化。


  而對于FI催化體系得到的np-disUHMWPE-1樣品,可明顯看到其在127℃等溫結晶動力學隨退火時間的延長而下降。特別是當退火時間達到12小時候,樣品在 3小時之內無法完全結晶,導致其降溫過程的結晶焓值增加。這種情況下,他們可清晰看到141℃的高溫熔融峰的焓值隨退火時間下降,與之相對134℃左右的低溫熔融峰升高,即重復出Rastogi的實驗現象。但值得注意的是所有樣品二次升溫表現出的結晶度均低于50%且不隨退火時間而變化。這一現象說明,最終升溫曲線中中134和141℃的雙重熔融峰并非源于所謂低纏結微區或高纏結微區,而是源于不同結晶溫度所形成的片晶厚度不同。


圖5 三種disUHMWPE的DSC自成核結果


圖6 sc-disUHMWPE與np-disUHMWPE的flash DSC數據


  最后,他們采用自成核及flash DSC技術對disUHMWPE的熔融再結晶后的熔融焓進行了探索。發現所有樣品在部分熔融后即可發生結晶度大幅下降,這一過程非常快,即使使用flash DSC也無法追蹤。


  他們的結果強烈支持Litvinov近期的結論,即解纏結UHMWPE的纏結會在熔融后迅速重新構筑并達到平衡,且難以檢測到解纏結UHMWPE的熔體信號。他們認為聚合物的纏結回復不能用de Gennes管子模型的分子鏈動力學所描述。這是因為解纏結樣品在熔融后本身并沒有纏結及“管子”的約束,分子鏈需要尋找并重構這種約束體系,因而具有完全不同的物理圖像。進一步,他們推測解纏結UHMWPE在熔融后迅速失去超拉伸特性的根本原因在于纏結網絡的快速恢復。


  本項目的第一作者是深圳大學研究生李碧穎,通訊作者是深圳大學王澤凡副研究員和朱才鎮教授。


  原文鏈接:https://doi.org/10.1021/acs.macromol.4c01733


  作者簡介:王澤凡,2018年畢業于中科院化學所,導師是王篤金研究員和董俠研究員。2019年1月至2021年6月于德國哈勒-威滕伯格馬丁路德大學進行博士后工作。2021年11月至2022年8月,供職于深圳先進電子材料國際創新研究院。2022年10月起,入職深圳大學化學與環境工程學院徐堅教授和朱才鎮教授課題組。目前主要從事高分子物理相關工作,主要興趣有:聚合物動力學與半晶聚合物結晶形貌與宏觀力學性質的關系,高分子流變,超高分子量聚乙烯纖維、聚丙烯腈纖維凝膠紡絲中的高分子物理等。聯系方式:zfwang@szu.edu.cn

版權與免責聲明:中國聚合物網原創文章。刊物或媒體如需轉載,請聯系郵箱:info@polymer.cn,并請注明出處。
(責任編輯:xu)
】【打印】【關閉

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
主站蜘蛛池模板: 攀枝花市| 江津市| 海南省| 德清县| 屏东市| 余江县| 湘潭县| 贵定县| 申扎县| 吉木萨尔县| 大庆市| 韶关市| 聊城市| 新密市| 诸城市| 安溪县| 扬中市| 新和县| 浦东新区| 湄潭县| 绥化市| 澄江县| 赤峰市| 全州县| 辽源市| 昂仁县| 淳安县| 成武县| 镇巴县| 定南县| 普定县| 加查县| 银川市| 成安县| 容城县| 庐江县| 恩平市| 汽车| 个旧市| 临泉县| 丹棱县|
