私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

搜索:
浙江大學孫景志/張浩可/唐本忠:聚[1,6-庚二炔衍生物]的室溫磁性
2025-02-20  來源:高分子科技

  磁性材料在現代科技中扮演著不可或缺的角色,廣泛應用于信息存儲、量子計算和自旋傳感器等領域。實用化的磁性材料大多為金屬或金屬氧化物,其柔韌性差、難以加工且密度高。相比之下,有機聚合物材料具有柔韌性好、加工性能好且密度低的優勢,因此在磁性材料領域應用令人期待然而,迄今為止,除了在聚合物母體中摻雜磁粉獲得復合磁性材料之外,已知的有機聚合物本征磁性材料尚未實現商用,而具有室溫磁性、尤其是室溫鐵磁性的有機聚合物極為罕見。


  最近,浙江大學作報道[1,6-庚二炔衍生物]的室溫磁性研究成果發表在Polymer Chemistry.上。浙江大學高分子科學與工程學陳曼玉博士生為本文第一作者,孫景志教授、張浩可研究員以及唐本忠院士為本文共同通訊作者


  為什么具有室溫磁性、尤其是室溫鐵磁性的有機聚合物極為罕見呢?這需要先了解磁學里面的一個基本概念——居里溫度。所謂居里溫度是指物質從鐵磁體轉變為順磁體的臨界溫度。低于居里溫度時,物質表現為鐵磁體;當溫度高于居里溫度時,物質變為順磁體。鐵磁體和順磁體又是什么呢?鐵磁體(即鐵磁性物質,如金屬鐵和鈷)在外磁場作用下能夠被強烈磁化,且在外磁場消失后仍然保持磁性(稱為剩磁)。順磁體(即順磁性物質,如金屬鈦和鋁)在外磁場作用下也能夠被磁化,但磁化程度遠比鐵磁體弱,且在外磁場消失后磁性立即隨之消失。


  接下來看看聚[1,6-庚二炔衍生物]的磁性表現。在分離提純聚[1,6-庚二炔衍生物]產物時,陳曼玉同學觀察到一個特殊的現象——黑色的聚合物粉末能夠被攪拌磁子吸引,而且黑色粉末的排列方式酷似鐵粉被磁鐵吸引時的形狀(圖1B)。難道這種聚炔和鐵粉一樣是一種磁性高分子材料?


圖1. (A) 磁性聚炔的合成路線。(B) 該聚合物沉淀在正己烷中得到的黑色粉末和干燥的粉末被磁子吸引的照片。


  為了驗證這種磁性的存在及其類別,對圖1中的聚合物P1做了磁化強度-磁場(M-H)曲線測試,結果見圖2。這是一條典型的磁滯回線,300 K下的飽和磁化強度為0.25 emu g?1,表明磁性很弱。盡管如此,這條線表明在外磁場撤銷后P1仍然具有磁性,這個結果初步顯示P1具有鐵磁性。值得注意的是:這條磁滯回線是在300 K下測得的,意味著P1具有室溫鐵磁性。


  室溫鐵磁性對有機聚合物而言是一種稀缺的屬性,值得深入研究。于是,作者對P1進行了0和100 Oe外磁場下的磁化隨溫度變化的測試,結果在圖3中給出。在沒有外磁場的情況下冷卻到液氮溫度,程序升溫至400K,測量磁化強度隨溫度變化曲線,得到的是一條直線(圖3,P1-ZFC)。接著,在100 Oe的外磁場下測試磁化強度隨程序降溫的變化,得到的P1-FC曲線在400 K到液氮的溫度區間內是一條直線。這些測試結果表明:P1的居里溫度不低于400 K(儀器測試溫度上限為400 K);在液氮至400K的溫度區間內,P1沒有發生和磁性能關聯的相變,即在此溫度范圍內P1是一種穩定磁性材料。

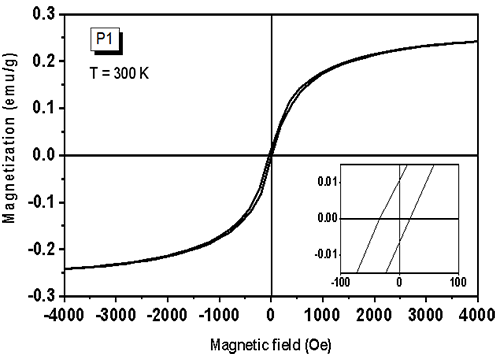

圖2.  在300 K下測量的聚合物P1粉末的磁化強度-磁場(M-H)曲線。

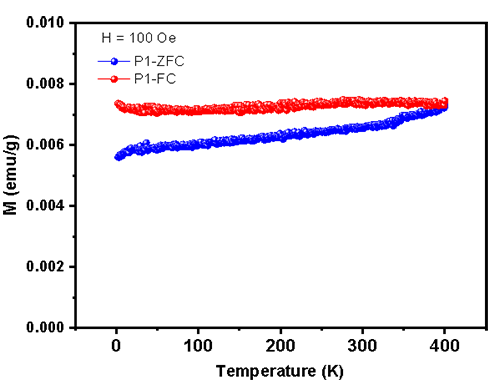

圖3.  在0和100 Oe的外加磁場下,P1粉末樣品的磁化強度隨溫度變化的曲線。


  鐵磁性的微觀物理機制是物質內部存在著自發磁化的能力,即原子/分子磁矩具有自發平行排列由此形成宏觀磁性的潛力,而原子/分子的磁矩來源于單電子的自旋。如果靜態地看P1聚合物主鏈,它符合凱庫勒規則,不該有單電子的存在。但實際上,早期的研究數據就已揭示,未摻雜的反式聚乙炔薄膜中順磁中心的濃度為3x1019 spin/g;而聚乙炔主鏈上孤立子(孤子,soliton)的存在也是在理論和實踐上都已證明的。問題是:作為原型共軛高分子,聚炔的研究歷程已經超過半個世紀,為什么聚炔的磁性研究被“忽視”了?一方面原因,3x1019 spin/g的順磁中心濃度還不足以引起明顯的磁性響應。另一方面,也許是更重要的原因,傳統聚乙炔的居里溫度低,常溫下僅顯示很弱的順磁性,不足為奇。雖然孤立子重要,但本身并不具有磁性。所以聚炔這個體系被忽略了。

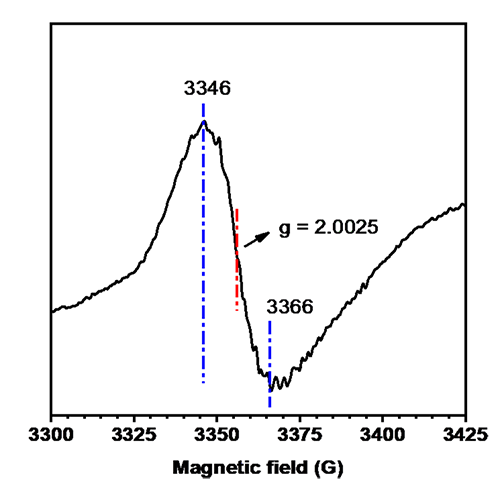

圖4:聚合物P1粉末的電子順磁共振(EPR)譜。


  當然,要確定磁性來自P1自身,需要做很多驗證。作者采取了多項措施。例如,通過電子順磁共振(EPR)譜對于P1進行測試,測得的g因子為2.0025,信號峰形較寬且基本對稱(圖4),這意味著P1粉末中的自由基屬于碳自由基,處于緩慢松弛和各向同性的環境中。通過多次提純,把材料中可能產生磁性的鐵鈷鎳元素濃度降低到ppm甚至更低水平,仍然能夠得到近似圖2的磁滯回線;用可能引入磁性雜質的催化劑固體粉末做M-H曲線測試,得到抗磁性曲線;把P1末500oC高溫燒蝕(鐵的居里溫度約為770℃, 鈷和鎳更高),用殘余的粉末進行M-H曲線測試,也得到抗磁性曲線。


  事實上,具有磁性的有機聚合物并不是新的物種。早在1963年,McConnell早在就預測了芳香族和烯烴自由基中π電子自旋之間存在磁交換作用。直到二十多年后的1987年,Ovchinnikov和Spector等人首次制備出并報道了首例磁性聚合物(聚雙異丙基氧自由基)。1991年,Takahashi和Turek等人報道了首例純有機鐵磁體(對硝基苯基亞硝基自由基晶體)。這些開創性的工作推動了這一特定研究領域的發展,并涌現出一系列磁性有機化合物(例如,亞硝基自由基、苯氧自由基和硫酸銨自由基)和聚合物(例如,聚芳基甲烷、含富勒烯C60聚合物和聚(9,10-蒽乙炔)等),但是具有高穩定性的、室溫鐵磁性的有機物仍面臨很大挑戰,三十年來鮮有實質性的突破(最近報道的交變磁性的重大新發現把磁學和磁性材料研究推向一個新高峰——作者注)。畢竟,作為有機聚合物的優勢之一——柔韌性恰恰是自旋電子磁矩在升溫時解取向而導致鐵磁性消失(居里溫度低)的內在的和直接的原因。


  本工作報道的聚[1,6-庚二炔衍生物]的研究也還有若干需要深入下去的科學問題。例如:在聚合物合成時并沒有像很多文獻報道的工作那樣引入穩定自由基,為什么這類聚合物具有較高密度的自由基且可以穩定存在?聚合物的固體呈無定形態,為什么電子自旋磁矩會“輕易地”取向(圖2,矯頑力很小),而使材料表現出磁性、甚至表現出鐵磁性?有什么分子設計策略可以使這類聚合物的磁性加強、矯頑力提高?有沒有相應的理論來解釋和預測聚合物的這些行為?如果對應著新的機制,這種機制具有普遍意義嗎?


  高分子科學研究領域的研究者都知道,高摻雜的聚乙炔薄膜具有金屬導電性,這成為基于共軛結構的導電高分子學科大廈的奠基石。后來,在共軛高分子中又發展出發光材料、光電轉換材料和光熱轉換材料。可以想象,高分子本征磁性材料(不摻雜無機磁粉)是功能高分子的一個重要分支。可喜的是,近年來國內外均有一些課題組在該領域采用不同的有機聚合物開展了相關研究,也依據各自的實驗結果提出了相應的理論解釋。希望有機聚合物磁性材料成為一個越來越受關注的走向未來的研究領域。


  子曰:德不孤,必有鄰。


  文章鏈接:https://pubs.rsc.org/en/content/articlelanding/2024/py/d4py01459f

版權與免責聲明:中國聚合物網原創文章。刊物或媒體如需轉載,請聯系郵箱:info@polymer.cn,并請注明出處。
(責任編輯:xu)
】【打印】【關閉
相關新聞
  • 暫無相關新聞

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
主站蜘蛛池模板: 班戈县| 哈尔滨市| 宁武县| 平顶山市| 克什克腾旗| 大足县| 临颍县| 白玉县| 项城市| 陆良县| 寿光市| 延庆县| 黑水县| 平度市| 平原县| 巴塘县| 临潭县| 正安县| 保山市| 潮安县| 千阳县| 白山市| 泰州市| 海伦市| 罗源县| 全州县| 桃源县| 白玉县| 黑山县| 山东| 武宁县| 自贡市| 大安市| 绩溪县| 荣昌县| 东山县| 葫芦岛市| 来凤县| 沽源县| 建水县| 屯昌县|
