私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  墨水流變性能與打印保真度之間的適配是成功實現氣凝膠3D打印的關鍵。現行工藝普遍依賴外源性流變改性劑構建墨水可打印性，該策略雖能實現宏觀結構成型，卻導致氣凝膠納米多孔結構完整性受損。如何在跨尺度制造過程中維持氣凝膠結構-性能本征特性，成為制約氣凝膠高性能、功能化制備的關鍵科學難題。

  近期，同濟大學物理科學與工程學院杜艾教授、周斌教授團隊提出了一種流變匹配策略（圖1），結合無添加氣凝膠墨水設計與懸浮3D打印，成功實現了低粘度（<2.8 Pa s）、超低儲能模量（~2 Pa）的間苯二酚-甲醛（RF）氣凝膠墨水的3D打印。該墨水表現出類液體的特征（儲能模量G′ < 損耗模量G″）和類流體的損耗因子（tan α =3）。與現有氣凝膠墨水相比，可用于3D打印的RF氣凝膠墨水的關鍵流變參數（G′）降低了20到100萬倍（圖2）。該策略具有以下幾個優勢：1）擴大了墨水流變范圍，從傳統“類固體”擴展至“類液體”流變特征，使其廣泛適用于各種無添加的氣凝膠墨水；2）消除了氣凝膠3D打印對墨水設計的苛刻要求，如高粘度、高儲能模量、高屈服應力等；3）提高了成型自由度，利用微凝膠的懸浮支撐作用避免了重力和毛細管坍塌。該研究成功實現了無添加氣凝膠的跨尺度結構保真3D成型，不僅完整保留了氣凝膠的高純度與固有結構特性，更突破了傳統工藝對復雜幾何構型的限制。這種兼具本征結構-性能的氣凝膠成型體系，在能源存儲、柔性電子、催化反應及光能捕獲等領域展現出獨特優勢。以太陽能蒸汽發生器為例，其3D多孔架構使蒸發速率顯著提升至（1.85-2.30） kg m^-2 h^-1，光熱轉換效率達（111.15-138.79）%；更在多水源適應性、海水循環凈化能力及抗鹽析出性能等方面具備顯著的優勢（圖3-4）。通過構建普適性策略，該研究突破了傳統可打印氣凝膠墨水設計及其流變窗口限制，為復雜構型氣凝膠器件的功能化制造提供了新范式。

圖1 不同流變性能的氣凝膠墨水及其3D打印

圖2 RF氣凝膠墨水的流變性能及其3D打印

圖3 氣凝膠基太陽能蒸汽發生器設計及蒸發性能

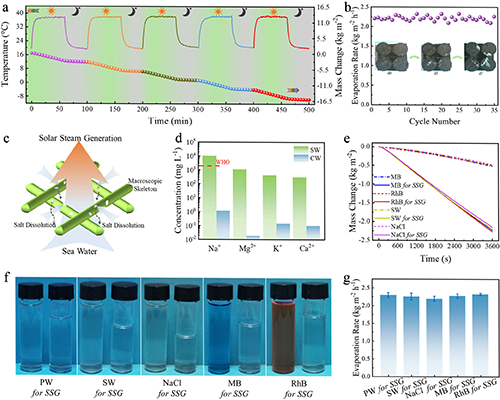

圖4 氣凝膠基太陽能蒸汽發生器海水凈化

  原文鏈接：https://advanced.onlinelibrary.wiley.com/doi/full/10.1002/adfm.202423739
