私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  船舶航行時會受到水的摩擦阻力，同時航行過程中生物附著也會增加航行阻力。為了減小阻力、提高航程、減少能耗，急需研發一種性能優良的減阻材料。自然界中魚類粘液富含蛋白質、多糖、脂肪等活性物質，魚類通過釋放粘液來減小游動時的阻力。

  受泥鰍體表超潤滑啟發，浙江大學王征科課題組提取了泥鰍粘液（MC），制備了不同濃度泥鰍粘液-甲基丙烯酰化明膠水凝膠（MC-GelMA），其在人造海水中7 d內溶脹率在25%以下，MC增強了水凝膠的抗壓縮能力。負載抗菌物質使MC-GelMA具有優異的抗菌能力，有利于降低海洋微生物污染。該超潤滑水凝膠對環氧樹脂、鋁合金、不銹鋼、玻璃表面的減阻率分別為53.6%、37.7%、34.1%、77.2%，具有優異的潤滑減阻效果，在船舶減阻領域具有潛在的應用前景。

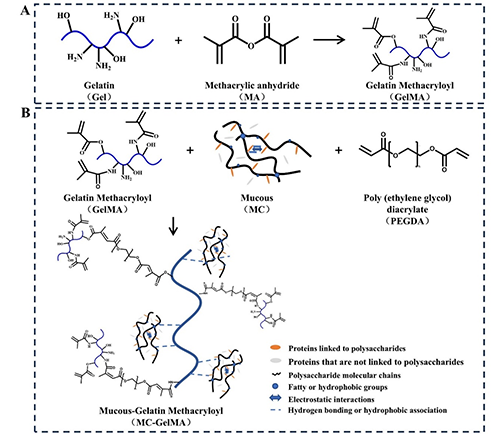

圖1 泥鰍粘液-甲基丙烯酰化明膠水凝膠的制備原理

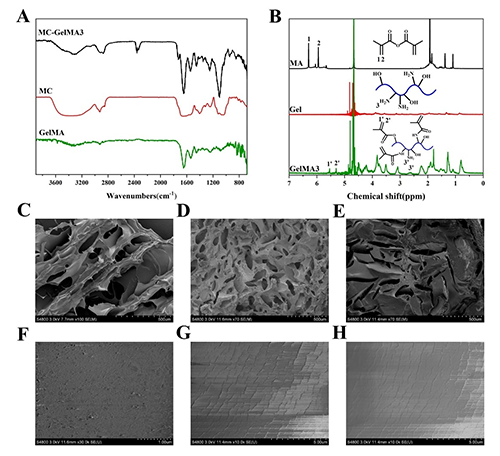

圖2泥鰍粘液-甲基丙烯酰化明膠水凝膠的物質組成與微觀結構

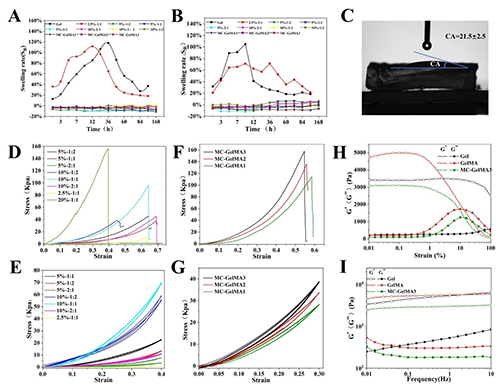

圖3 Gel、GelMA、MC-GelMA水凝膠的溶脹率、接觸角、流變學以及力學性能

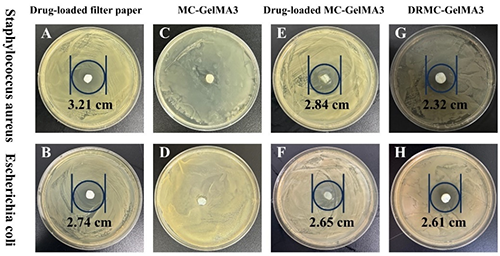

圖4 MC-GelMA的抗菌性能

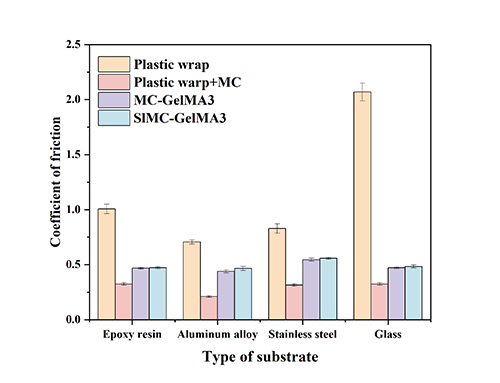

圖5 水凝膠與不同基材之間的摩擦系數

圖6 圖文摘要

  相關研究成果近日以“Superhydrophilic lubricating loach mucus-methacryloylated gelatin hydrogel”為題，發表于Macromolecular Rapid Communications（DOI: 10.1002/marc.202500439）。浙江大學碩士生程玉帥為第一作者，浙江大學王征科副教授為本文通訊作者。

  原文鏈接：https://doi.org/10.1002/marc.202500439
