私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

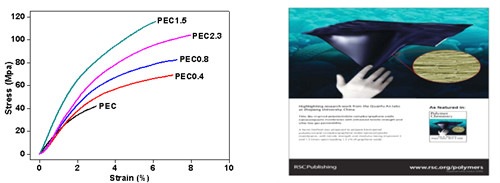

采用溶液加工的方法，課題組將聚電解質(zhì)絡(luò)合物應(yīng)用于滲透汽化膜和納濾膜。本研究將二維納米材料-氧化石墨烯（GO）分散于聚陰離子溶液中，通過與聚陽離子溶液共混制備了聚電解質(zhì)絡(luò)合物/GO雜化膜。該制備方法的優(yōu)點是簡便，易大規(guī)模放大，且使用水作溶劑。研究發(fā)現(xiàn)僅需加入1.5 v% GO，雜化膜的拉伸強度和楊氏模量可達115 MPa和 3.5 GPa，這是原始聚電解質(zhì)絡(luò)合物膜的3倍和1.5倍。雜化膜斷面形貌呈現(xiàn)層層堆砌的磚-泥結(jié)構(gòu)，這充分表明該工作成功地制備了仿珍珠母結(jié)構(gòu)材料。此外將雜化膜應(yīng)用于包裝材料中的氣體阻隔。研究發(fā)現(xiàn)氧氣在雜化膜中的滲透性比其在原始聚電解質(zhì)絡(luò)合物膜下降了4個數(shù)量級。因為氧化石墨烯片層在聚電解質(zhì)絡(luò)合物中的有序排列，可以實現(xiàn)良好的氣體阻隔性。這項工作不僅提出了構(gòu)筑高力學(xué)性能膜的簡易方法，而且拓展了聚電解質(zhì)絡(luò)合物應(yīng)用的新方向。文章發(fā)表在Polymer Chemistry, 2013, 4(16)，4298-4302（Back Cover）。
