私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  傳統鋰離子充電電池一般采用的是有機電解液，在有過度充電、內部短路等異常情況時可能導致電解液發熱，有自燃甚至爆炸的危險。例如被稱為“夢想航機”的波音787 在2013年接連發生電池故障，最后由于電池缺陷被迫全球停飛；近來三星公司因電池“爆炸門”事件，目前已在全球召回430萬臺手機，造成了重大經濟損失。因此，研發安全、可靠的電池具有十分重要的意義。

  鋰金屬聚合物電池因具有高能量密度、良好的熱穩定性以及安全性能高等優點，成為了研究的熱點。該類型電池以聚合物電解質材料取代了傳統鋰離子電池中的液態電解液。由于聚合物材料具有柔韌性好、黏彈性好、易成膜、電化學及化學穩定性好、鋰離子遷移數高等諸多優點，其安全性可大幅提高。此外，鋰金屬聚合物電池以鋰金屬作為負極，其理論容量高達3680 mAh g^-1， 然而電池整體的容量仍不高，主要受正極材料性能的限制。因此，研發性能優良的正極材料可大幅度提高鋰金屬聚合物電池的容量。

  V₆O₁₃具有八面體結構，每一分子V₆O₁₃可以容納8個鋰離子，從而表現出高達417 mAh g^-1和900 Wh kg^-1的理論比能量。因為具有較高的理論容量以及良好的電子傳導能力，V₆O₁₃已經被廣泛作為電池正極材料進行研究。但是，在制備過程中，由于釩具有混合價態（V²⁺,V³⁺,V⁴⁺,V⁵⁺），導致該材料的可控制備存在較大挑戰。

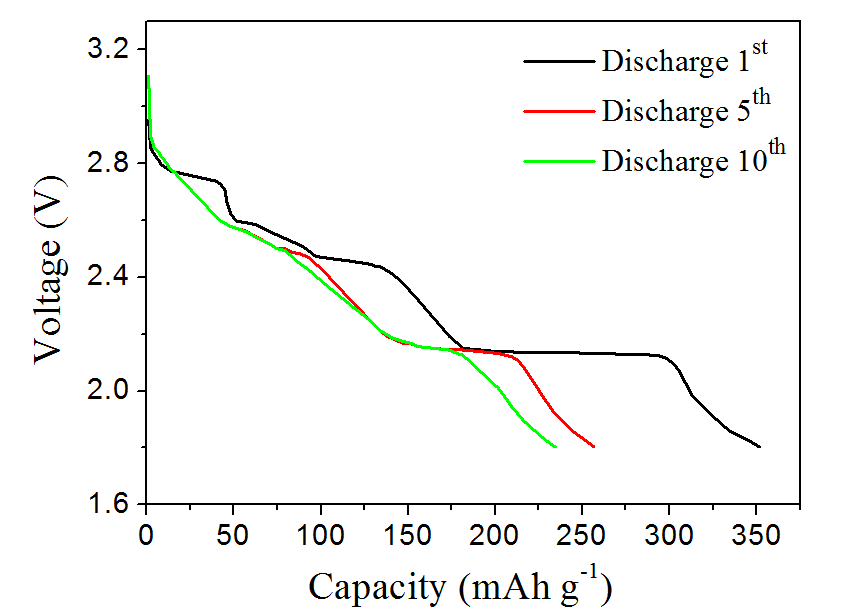

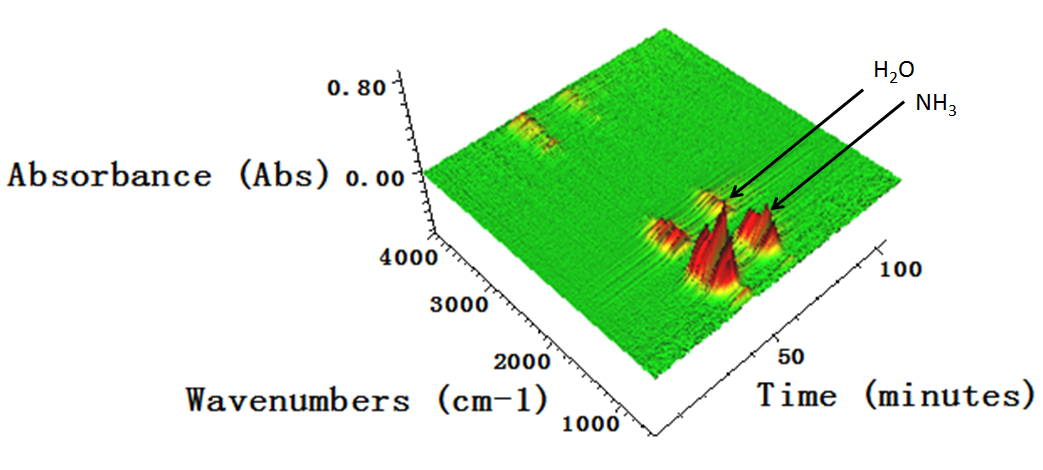

  近日，中國科學院青島生物能源與過程研究所研究員梁漢璞帶領的能源材料與納米催化團隊利用熱重-紅外聯用技術，成功大規模可控地制備出高純度的V₆O₁₃無鋰正極材料。該技術成功地證明了商用V₆O₁₃正極材料中含有雜質，這些殘留物會影響其電化學性能。將制備得到的V₆O₁₃作為正極材料的鋰金屬聚合物電池在125℃高溫下進行充放電實驗，實驗結果證明，大規模制備得到的高純度V₆O₁₃在初次放電過程中，比商業化的V₆O₁₃的放電容量提高將近10%，很好地闡述了V₆O₁₃的純度與其電化學性能之間的構效關系。此外，該電池的高溫測試結果證明其可作為油氣井井下電源應用在油氣田測井工具上。相關成果發表在《ACS應用材料和界面》（ACS Applied Materials & Interfaces, 2016, 8, 25674-25679）上。

  上述研究獲得了中科院“百人計劃”資金支持。
