私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近日，來自荷蘭埃因霍芬理工大學的荷蘭皇家科學院院士Dirk J. Broer教授課題組和美國肯特州立大學的Robin L. B. Selinger教授課題組合作，通過對偶氮苯衍生物進行修飾，得到了順式到反式熱弛豫過程較快的衍生物，摻雜形成的高分子薄膜可以在紫外光作用下產生連續、定向的宏觀爬行運動，它最終可以用于在難以接近的空間內運輸小物體等。該研究以Making waves in a photoactive polymer film為題發表在Nature上。

不同形狀的紫外響應材料運動情況。

  那么這種高分子薄膜是如何爬行的呢？首先來看看作者采用了何種偶氮苯衍生物。作者根據已有的可以縮短熱弛豫時間的策略，合成了兩種偶氮苯衍生物：分子I可形成分子間氫鍵，分子II在偶氮雙鍵鄰位有一個酚羥基。隨后作者檢測了這些分子順式到反式的熱弛豫速度，結果發現未修飾的偶氮苯衍生物A6MA弛豫最慢，常溫下大于1小時，而商用的偶氮苯衍生物DR1A弛豫最快，30 ℃時弛豫時間不到1秒，修飾后的分子I和II的弛豫速度明顯加快，且隨著溫度升高，弛豫時間呈指數縮短（下圖）。這些數據表明對偶氮苯衍生物進行結構修飾確實可以加速其熱弛豫過程。

不同的偶氮苯衍生物單體及其熱弛豫時間隨溫度的變化。

  接下來，作者分別將這兩種偶氮苯衍生物（7 mol%）與單烯烴液晶分子RM23（42 mol%）、雙烯烴液晶分子RM82（50 mol%）混合，并在1 mol%光引發劑引發下聚合得到薄膜材料，并在聚合之前控制單體的排列方式得到了一種偶氮苯衍生物分子在一側平行排列、另一側垂直排列（均相對于薄膜長度方向）的高分子薄膜。他們將薄膜一端固定，用紫外光照射另一端，發現含有A6MA薄膜在紫外光照射后會彎曲，但是關掉紫外光后，該薄膜很難恢復；而含有分子I或II的薄膜隨著光照開關會立刻發生彎曲和恢復（詳見視頻2）。這是令人意外的地方，因為常溫下這兩個分子的恢復時間應該遠大于實驗中觀察到的時間，作者認為這可能是由于紫外光照導致薄膜局部溫度升高，從而縮短了分子的弛豫時間，事實上，通過檢測發現薄膜的溫度可以在照射過程中升高至85 ℃，這個溫度下，分子I和II的弛豫時間分別降低至低于2秒和1秒。當作者用紫外光間斷照射薄膜時，一只人造高分子“毛毛蟲”出現了。

摻雜不同分子的薄膜紫外光響應情況。

  當薄膜兩端都固定在基底上并用紫外進行照射時，薄膜會產生一種蛇形的連續波，同時這種波的頻率和方向與薄膜接受光照的面的偶氮苯衍生物排列有關——當平行面接受光照時，波向著光照方向運動，波動頻率高達2.5 s-1；當垂直面接受光照時，波逆著光照方向運動，波動頻率僅為0.8 s-1。具體原因如下：光照時平行排列的分子導致薄膜沿長度方向劇烈收縮，因此光照部位向下彎曲；垂直排列的分子使薄膜沿厚度方向劇烈收縮。由于形變導致的自遮蔽效應使得不同部位交替接受光照，從而產生了連續的波動。同時，光照的角度以及強度都影響著波動的頻率。此外，與前期作者的猜想一致的是，光照的部位溫度顯著升高，薄膜的各處的溫度變化與波動完美吻合。

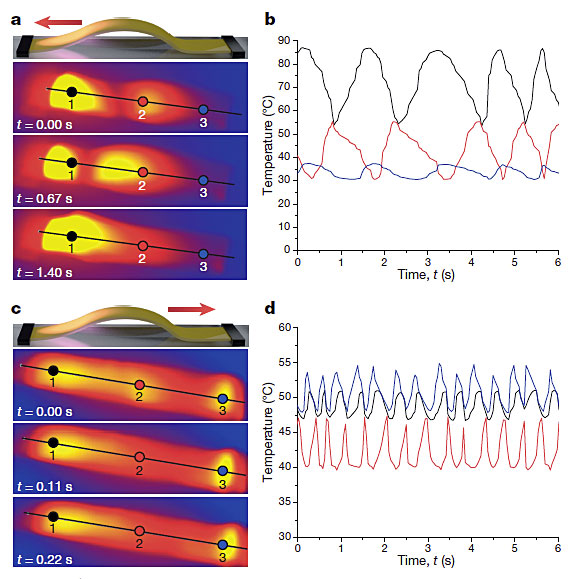

薄膜各處在紫外光照下的溫度變化趨勢，分子平行面受光（a、b），分子垂直面受光（c、d），黑、紅、藍分別表示1、2、3處的薄膜溫度。

  為了進一步研究薄膜產生波動及決定波動速度、方向的機理，作者采用有限元彈性動力學分析研究了薄膜在光照下的波動情況，模擬結果表明光誘導的振蕩、自遮蔽效應和力學限制足以產生實驗中觀察到的連續波動。

有限元彈性動力學分析與實驗結果。

  實驗結果表明這種薄膜可以用于運輸各種物體，未來在小物體運輸、光-力轉化設備及自清潔設備領域具有廣闊的應用前景。

  論文鏈接：http://www.nature.com/nature/journal/v546/n7660/full/nature22987.html?foxtrotcallback=true
