私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  最近，中國科學技術大學俞書宏教授課題組以殼聚糖作三維軟模板，發展了一種酚醛樹脂（PFR）與SiO2共聚和納米尺度相分離的合成新策略，成功研制了具有雙網絡結構的PFR/SiO2復合氣凝膠材料。研究論文發表在Angew. Chem. Int. Ed.上，論文的第一作者是博士后于志龍。

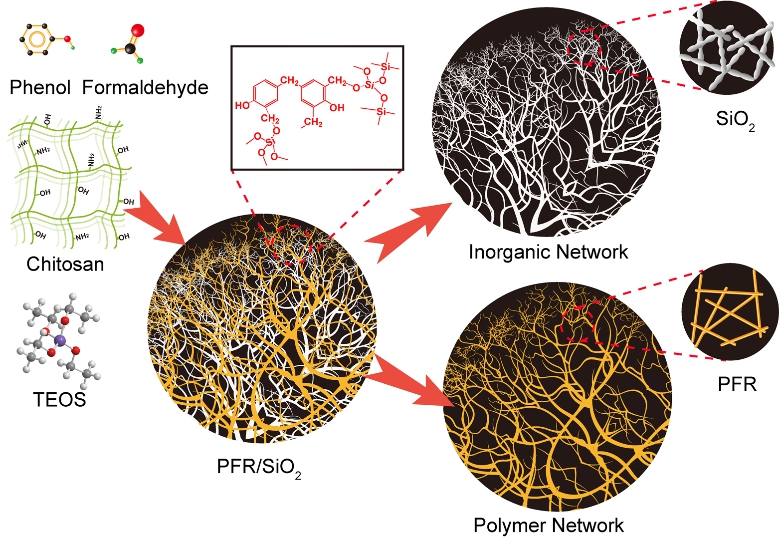

雙網絡結構的PFR/SiO2復合氣凝膠的制備過程及結構示意圖

  工業建筑和維持室內舒適溫度所消耗的能量占到世界每年總能耗的30%以上，隔熱材料的使用可以提高建筑物的能量利用率和降低能耗。然而，傳統的有機隔熱材料普遍易燃，有機阻燃劑的使用則會對環境和人類健康造成危害，無機隔熱材料的熱導率普遍偏高。而一般的有機無機復合隔熱材料雖然阻燃性有所提高，但仍難耐受長時間的火焰侵蝕，因為單分散狀態的無機組分會隨著聚合物基體的燃燒而逐漸脫落，從而失去保護作用。

  為此，俞書宏教授課題組研制了這種雙網絡結構的復合氣凝膠，該復合氣凝膠具有樹枝狀的微觀結構，纖維的尺寸在20 nm以內，且兩種組分各自都成連續的網絡，實現了有機、無機組分在納米尺度上的均勻分散，并且兩組分間具有很強的界面相互作用。研究人員通過調控硅源的添加量即可調控復合氣凝膠的密度、無機含量、力學強度等物理參數。這種復合氣凝膠可以承受60%的壓縮而不破裂，具有一定的機械強度和可加工性。該氣凝膠具有很好的隔熱效果，最低熱導率可達24 mW/mK，優于傳統的發泡聚苯乙烯等材料，在相對低溫和低濕度的環境下，其熱導率維持在28 mW/mK。

  這種獨特的雙網絡結構賦予了氣凝膠優異的防火阻燃性能。研究人員用丙烷丁烷噴燈火焰（1300 ℃）和酒精燈火焰（500~600 ℃）來檢測氣凝膠的耐火性，并用紅外熱成像儀記錄樣品背面的溫度變化。經過30分鐘的測試，噴燈火焰下樣品背面溫度穩定在300 ℃左右，酒精燈火焰下溫度穩定在150 ℃左右，而且隨著有機組分的燃燒，SiO2網絡暴露出來并附著在氣凝膠表面而不會脫落，繼續發揮隔絕熱量的作用。這種材料可以避免在發生火災時建筑物承力結構的失效，為人員撤離爭取了時間。

  該工作得到了國家自然科學基金委創新研究群體、國家自然科學基金重點基金、國家重大科學研究計劃、中國科學院前沿科學重點研究項目、中國科學院納米科學卓越創新中心、蘇州納米科技協同創新中心、合肥大科學中心卓越用戶基金的資助。

  論文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.201711717
