開發能夠對人們身體各運動尺度進行監測的透明柔性傳感器是非常有意義的。然而,由于導電網絡對材料網絡的負面作用,同時實現柔性傳感器高延展性、高靈敏度和良好線性等性能依然是一項艱巨的挑戰。梯度結構,作為一種普遍存在于自然生物體中,往往能夠賦予材料優異的力學性能。
因此,廣州大學吳旭團隊徐秀彬等人基于梯度結構的優勢,在《ACS Applied Materials & Interface》期刊上發表了題為“A Surface-Confined Gradient Conductive Network Strategy for Transparent Strain Sensors toward Full-Range Monitoring“的文章(DOI:10.1021/acsami.1c14875)。為了解決導電網絡對水凝膠網絡結構的負面影響,該團隊通過采用快速浸泡的策略,將導電聚合物限域在水凝膠表面,避免其在水凝膠網絡的大范圍分布而降低力學性能。同時,由于在濃度梯度的驅動下,導電網絡在水凝膠表面處的分布也會相應地實現梯度分布,從而成功在水凝膠中構筑了表面限域梯度導電網絡結構。該梯度導電網絡結構能顯著改善水凝膠柔性傳感器的靈敏度和線性關系。

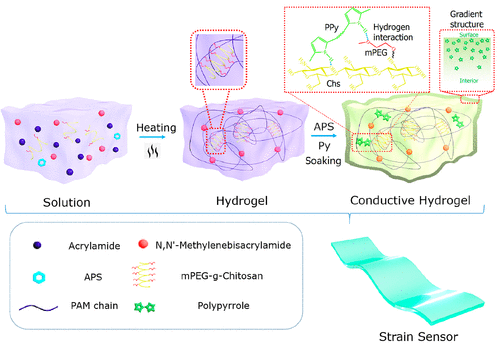

圖1 具有表面限域梯度導電網絡結構水凝膠柔性應變傳感器的制備示意圖
在該策略的幫助下,該水凝膠傳感器可實現4000%的超高拉伸性。并且由于黑色的導電聚合物僅在水凝膠表面少量分布,因此,該傳感器在600 nm波長下的透明度可超過90%。而在梯度導電網絡結構的幫助下,其靈敏度可提高到3.0,在0%至4000%應變的超寬范圍內同時實現了出色的線性傳感性能,其R2值為0.994。作為上述性能的結果,該水凝膠傳感器能夠順利監測人體大尺度和小尺度的運動和活動。這種表面限域梯度導電網絡結構可以為新型柔性應變傳感器的開發開辟一條新的途徑,該傳感器具有良好的機械、透明和傳感性能,可用于全方位監測人類活動。
圖2(A)水凝膠覆蓋的書法照片; (B)在吡咯溶液中浸泡不同時間的水凝膠的紫外透過率(C)浸泡時間分別為5、10和60 s的水凝膠樣品的橫截面照片。黃色區域顯示浸泡時間為10和60 s的水凝膠樣品的放大部分(D)在水凝膠表面制備的太極圖案的照片和(E)顯示太極的不同位置可實現電阻變化并調節LED燈的亮度。光強度從照度的1.4 Lux改變為50.8 Lux(Lux:照度的國際單位制單位)。

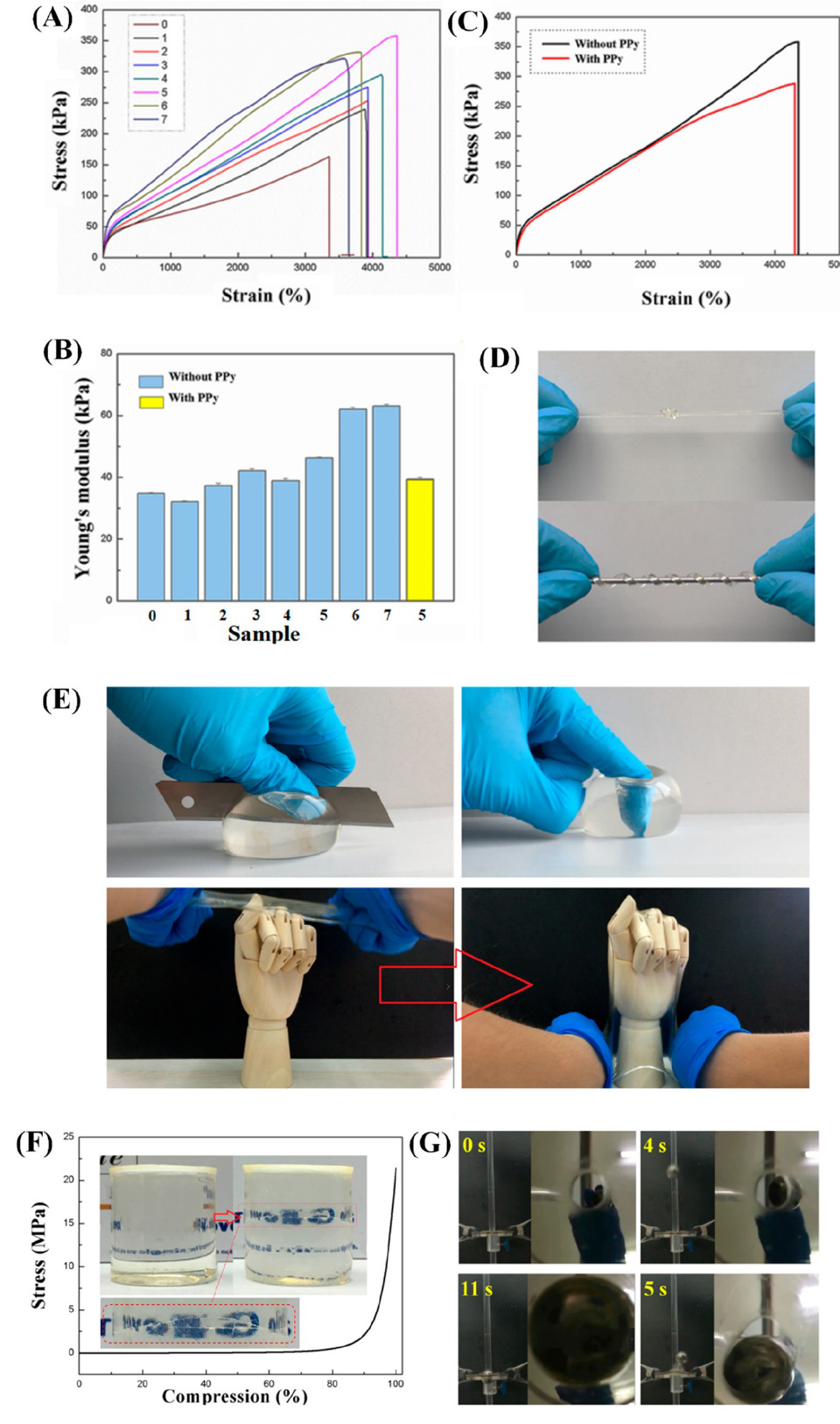

圖3(A)含有不同mPEG含量的Chs/AAm水凝膠的拉伸曲線;(B)CHSS-63%和不同mPEG含量的Chs/AAm水凝膠的楊氏模量;(C)加入PPy前后Chs/AAm-63%和CHSS-63%的拉伸曲線;(D)打結和扭曲CHSS-63%樣品的照片;(E)CHSS-63%樣品抗切割、壓制和極端拉伸損壞的照片;(F)CHSS-63%的無限壓縮剖面圖,插圖顯示了極限壓縮程度前后的CHSS,壓縮印記用紅色虛線突出顯示;(G)CHSS-63%膠片被110 G鋼球撞擊而未破裂的照片。

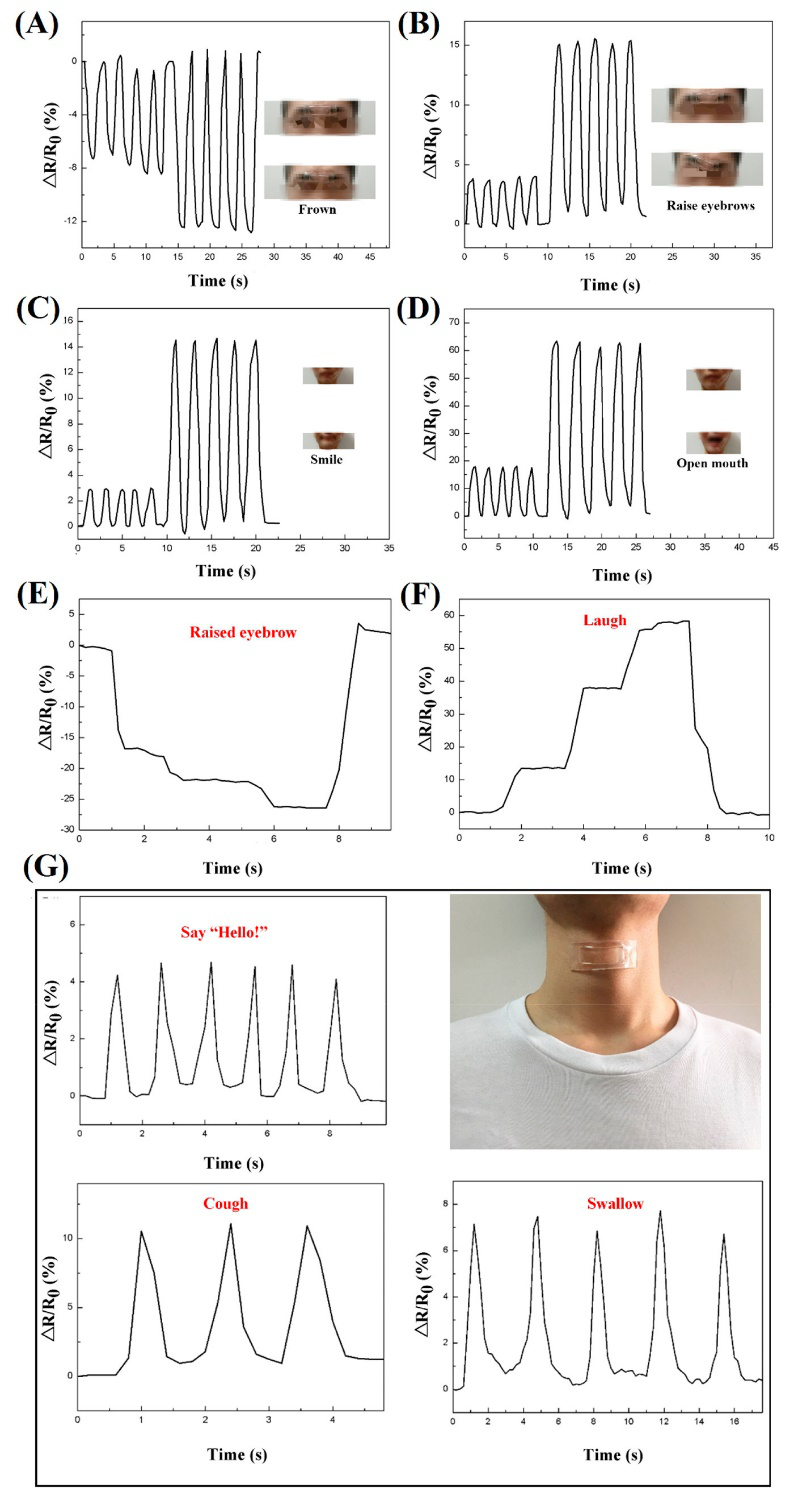

圖4 該水凝膠傳感器對各種人類身體活動傳感監測性能:(A)降低和(B)揚起眉毛,(C)微笑,(D)大笑,(E)揚眉,(F)大笑,(G)說話、咳嗽和吞咽。
論文第一作者為廣州大學化學化工學院徐秀彬講師、廣州大學研究生陳睿和李云龍,論文通訊作者為廣州大學化學化工學院徐秀彬講師和吳旭副教授。
論文相關鏈接:
Xiubin Xu*,#, Rui Chen#, Yunlong Li#, Danfeng Yu, Junmin Chen, Ian Wyman, Chuanghong Xiao, Siyu Peng, Yanting Chen, Xiaofeng Hu, and Xu Wu*. A Surface-Confined Gradient Conductive Network Strategy for Transparent Strain Sensors toward Full-Range Monitoring。
https://pubs.acs.org/doi/10.1021/acsami.1c14875
作者簡介
吳旭,工學博士,大連理工大學精細化工國家重點實驗室和加拿大Queens University訪問學者,廣州大學化學化工學院副院長、廣州大學分析測試中心副主任、副教授,廣東省節能環保精細化學品工程技術研究中心主任、廣東省聯合培養研究生示范基地負責人、廣東省化工學會理事。入選廣東省青年珠江學者,廣州市羊城學者、珠江科技新星和高層次人才。迄今在AIChE J、Chem Eng Sci、Chem Eng J等期刊已發表SCI論文48篇,第一發明人獲中國授權發明專利12件、日本授權發明專利1件;已主持國家自然科學基金(面上、青年)、廣東省科技計劃和企業合作等科研項目12項。團隊有較多研究生名額,歡迎各位學生報考。E-mail: xuwu@gzhu.edu.cn
