私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  由于全球能源短缺和環境問題加劇，諸如氫氣等清潔能源的制備和利用日益受到研究者的關注。利用光解水產氫是獲取清潔能源的綠色途徑之一。g-C₃N₄因其具有可見光響應的特性而廣泛用于光催化析氫、廢水處理、有機合成等領域。然而，無機g-C₃N₄納米片在水中極易團聚，導致自身比表面積的降低而抑制光催化反應的進行。此外，g-C₃N₄納米片的光催化僅限于水環境且對光的利用率不高，這都嚴重阻礙了光解水產氫的實際應用。因此，提高g-C₃N₄納米片的光利用率和拓展使用環境是實現g-C₃N₄光解水產氫應用的關鍵所在。

  在前期研究中，鐘齊副教授團隊和西北工業大學王維佳副教授團隊在光催化劑g-C₃N₄上負載Pt原子改性制得g-C₃N₄/Pt納米片后，將g-C₃N₄/Pt納米片、丙烯酰胺類（NIPAM）溫敏聚合物與海藻酸鈣結合制備了具有互穿網絡結構（IPN）的復合水凝膠。利用水凝膠的親水特性，實現了水分的存儲和在無水環境下光解水產氫。該研究不僅解決了g-C₃N₄/Pt納米片的團聚和水分供給問題，借助水凝膠對入射光的多重散射，光催化效率提升30%。相關研究成果已發表于Journal of Materials Chemistry A（2020, 8, 23812-23819）。

 圖1. (a) P(MEO₂MA-co-OEGMA₃₀₀) 納米凝膠和(b) P(MEO₂MA-co-OEGMA₃₀₀)/g-C₃N₄/Pt 復合納米凝膠的SEM圖；(c) P(MEO₂MA-co-OEGMA₃₀₀) 納米凝膠和(d) hybrid P(MEO₂MA-co-OEGMA₃₀₀)/g-C₃N₄/Pt復合納米凝膠的TEM圖。

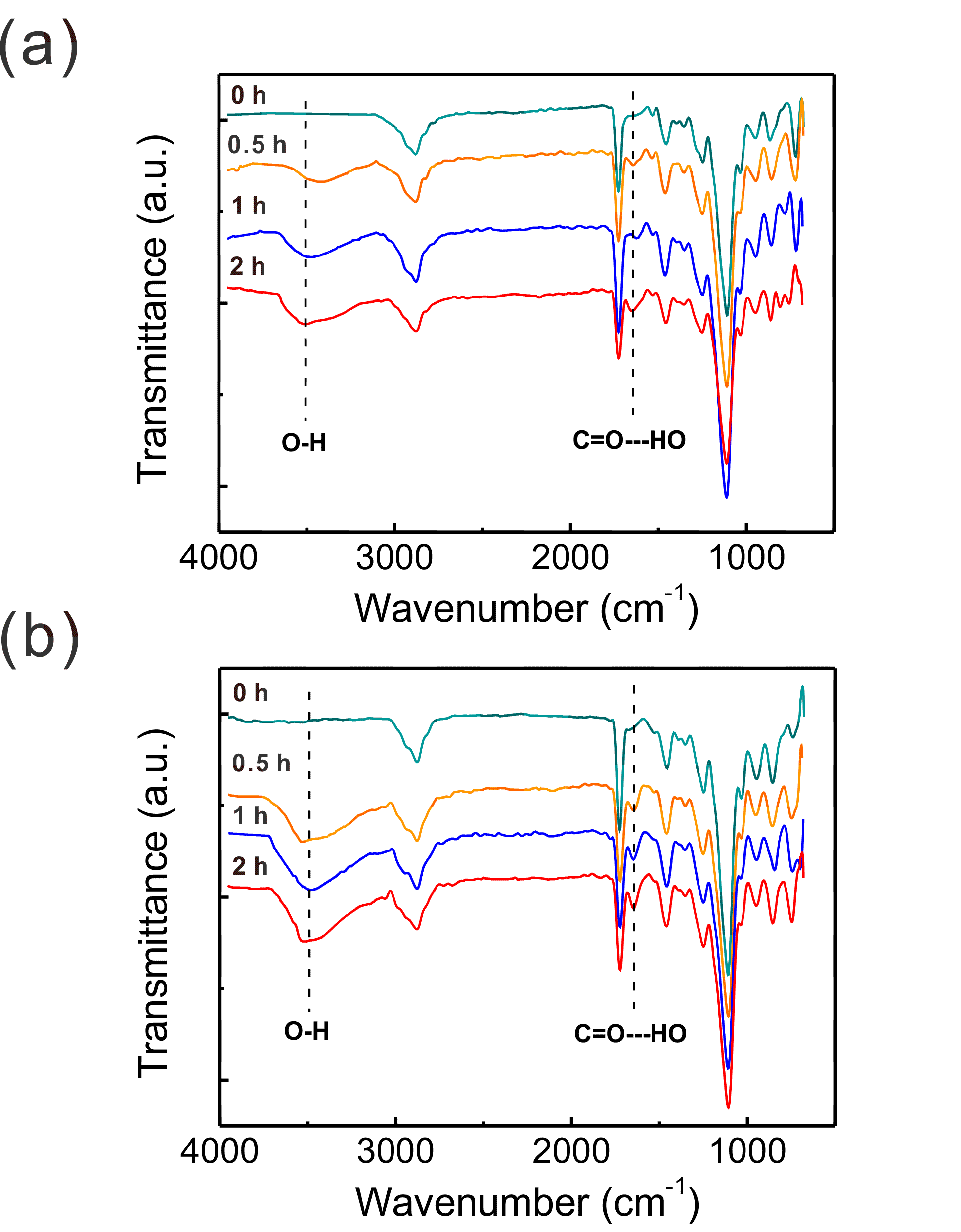

 圖2. (a) P(MEO₂MA-co-OEGMA₃₀₀) 水凝膠 和 (b) P(MEO₂MA-co-OEGMA₃₀₀) 復合納米凝膠膜暴露在RH = 60% 的環境中不同時長后的ATR-FTIR譜圖（0 h: 深綠, 0.5 h: 橙色, 1 h: 藍色, 2 h: 紅色）。

 圖3. (a)復合納米凝膠膜的光催化裝置圖；(b)析氫曲線；(c)析氫速率；(d)復合納米凝膠膜的循環析氫曲線。

 圖4. 復合納米凝膠膜的制備和光催化反應示意圖。

  原文鏈接：https://pubs.rsc.org/en/Content/ArticleLanding/2021/GC/D1GC03322K
