私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  神經干細胞（Neural stem cell, NSC）作為一類多能干細胞，能夠分化為神經元、膠質細胞等多種神經細胞，對于神經損傷性或退行性疾病而言，移植神經干細胞至病灶部位可以實現缺損神經組織的再生連接。因此，神經干細胞移植被視為最具潛力的神經系統疾病臨床治療方案之一。但移植后的神經干細胞在體內暴露于病灶部位險惡的微環境之中，因此呈現出較低的存活率，同時難以專一地向神經元分化，因而極大地限制了移植神經干細胞的治療效果。

  組織工程學的發展為NSC移植提供了一種可行的策略，即利用具有良好的生物安全性和一定的生物功能性的支架負載神經干細胞進入病灶部位，支架為NSC的生長、黏附及分化提供適宜的微環境，從而提高移植神經干細胞的體內存活率。其中，生物3D打印因其可以實現高精度、個性化的細胞和生物材料一體化制造，而被視作最理想的神經組織工程支架制備工藝之一。但是，傳統的電絕緣的3D打印支架很難完全滿足神經干細胞生長及定向分化對細胞-支架間神經電信號傳導的要求。

  基于此，中國科學院蘇州納米技術與納米仿生研究所張智軍研究員團隊利用微擠出式生物3D打印技術，構建了負載神經干細胞的三維導電水凝膠支架，實現了支架內神經干細胞向神經元的定向分化（圖1）。研究人員首先以天然高分子硫酸軟骨素為合成模板，以單寧酸為摻雜劑，通過原位聚合的方式，合成了一種水溶性的導電聚合物（PEDOT:CSMA,TA，圖2），將其與明膠甲基丙烯酸酯(GelMA)/聚乙二醇二丙烯酸酯(PEGDA)前驅體溶液復合，制備了一種具有良好生物安全性、較高導電性及合適力學強度的導電水凝膠生物墨水，利用明膠物理性凝膠的自愈合特性，實現了負載神經干細胞的導電水凝膠支架的3D打印。打印支架具有很高的形狀保真度，并且在體外培養過程中保持規則的形狀。打印后的神經干細胞在支架內部呈現出高存活率（接近100%），沿著支架微絲邊緣黏附生長（圖3）。更重要的是，導電聚合物的摻雜，顯著提高了支架內部神經干細胞向神經元的分化效率，同時抑制了其向星形膠質細胞的分化，并伴隨著神經突起的延伸，從而有利于導電水凝膠支架內部神經元網絡的形成（圖4）。

圖1 導電水凝膠生物墨水的制備（左）及支架的生物3D打�。ㄓ遥┝鞒淌疽鈭D。

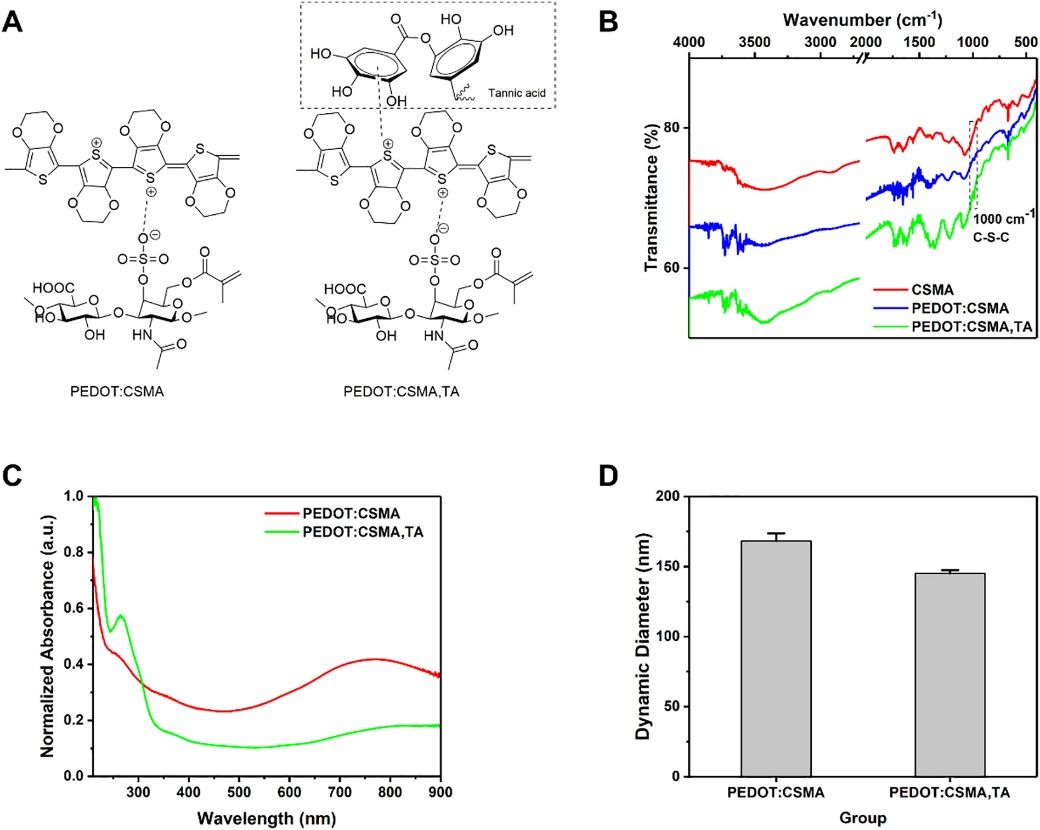

圖2導電聚合物的(A)化學結構及其(B-D)理化性質表征。

圖3 (A) 負載細胞3D打印所制備的導電水凝膠支架內部神經干細胞活死染色熒光圖像；(B) 打印后神經干細胞存活率；(C) 打印支架內部神經干細胞增殖行為。

圖4 (A) 導電水凝膠支架內部神經干細胞向神經元及星形膠質細胞分化的免疫熒光染色圖像；(B) 支架內部神經干細胞分化行為的定量統計結果; (C) 支架內部神經干細胞分化神經元的神經突起長度的定量統計結果。

  上述工作為仿生神經組織移植體的快速、精準構建及其再生醫學應用提供了一種新思路。相關研究成果以“Neural stem cell-laden 3D bioprinting of polyphenol-doped electroconductive hydrogel scaffolds for enhanced neuronal differentiation”為題近期在線發表于國際學術期刊《Materials Science & Engineering C》上，中科院蘇州納米所博士研究生宋少帥為論文第一作者，張智軍研究員和黃潔副研究員為共同通訊作者。研究工作得到了中科院戰略性先導專項（XDA16020100）、科技部國家重點研發計劃（2016YFC1000809）及國家自然科學基金（81801769）等項目的資助。

  原文鏈接：https://doi.org/10.1016/j.msec.2021.112639

作者簡介

  中科院蘇州納米所張智軍研究員：博導，近年來主要從事生物材料與干細胞再生醫學、干細胞納米示蹤技術以及納米載藥系統與診療一體化納米平臺的構建研究。迄今在《Nature Materials》，《Nano Letters》，《Advanced Materials》以及《Biomaterials》等國際學術刊物發表論文110余篇，引用8000余次；獲美國專利1項、中國專利10項。近年來承擔了國家重點研發計劃、中國科學院戰略先導科技專項以及中國科學院重點部署項目等科研課題。

  中科院蘇州納米所黃潔副研究員：博士，近年來主要從事各種納米材料的設計、合成、及其在干細胞示蹤及腫瘤成像方面的應用；新型高分子水凝膠的研制及其在干細胞再生醫學中的應用。以一作或通訊作者身份在《Advanced Materials》、《Advanced Functional Materials》、《Biomaterials》、《Small》等國際主流期刊上發表論文19篇。

  課題組主頁：http://biomed.sinano.ac.cn/ketizu/index.php?id=32
